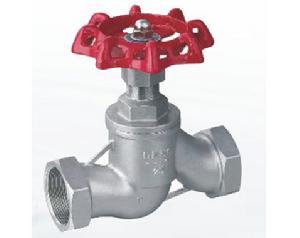

設計與製造標準
●設計與製造：GB12233●結構長度：GB12221
●螺紋連線尺寸：GB/T15918.1-93
●檢驗與實驗：GB/T13927
連線尺寸
公稱通徑 DN(mm) | 管螺紋 | 尺 寸 (mm) | |||||
L | D1 | S | H | H1 | D0 | ||
15 | 1/2 | 90 | 14 | 32 | 109 | 117 | 65 |
20 | 3/4 | 100 | 16 | 36 | 109 | 117 | 65 |
25 | 1 | 120 | 18 | 46 | 132 | 142 | 80 |
32 | 1/4 | 140 | 20 | 55 | 156 | 168 | 100 |
40 | 1/2 | 170 | 22 | 65 | 167 | 168 | 100 |
50 | 2 | 200 | 24 | 80 | 182 | 200 | 120 |
65 | 2/2 | 260 | 26 | 95 | 200 | 223 | 120 |
主要性能規範
型號 | 公稱壓力 | 試驗壓力PS（Mpa） | 工作壓力PN(Mpa) | 工作溫度 (℃) | 適用介質 | |
殼體 | 密封 | |||||
J11W-16 J11W-16K | 1.6 | 2.5 | 1.76 | 1.6 | ≤100 | 油類 Oil |
J11W-16P | 硝酸類腐蝕性介質 | |||||
J11W-16R | ≤350 | 醋酸類腐蝕性介質 | ||||
J11W-16Ni | 鹼液、鹽水、海水等 | |||||
