描述
HW-TELECOM品牌24芯分纖箱 用於光纜與光通信設備的配線連線，通過配線箱內的適配器，用光纖跳線引出光信號，實現光配線功能，並能滿足光分路器的安放而實現分光功能。適用於FTTH接入系統中的終端接入環節中，安裝於樓道、地下室、機房和大樓外牆。光纜也可以經分光配線箱開撥盤繞後與入戶光纜熔接引出，實現光纜的直通功能，滿足傳統傳輸網路工程的需求。

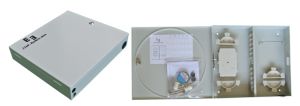

24芯分纖箱結構圖
結構圖基本結構及配置
產品規格及材質
尺寸面板材質及厚度 優質冷軋鋼板1.2MM
箱體材質及厚度 優質冷軋鋼板1.2MM
箱體工藝及面板工藝 噴塗/烤漆

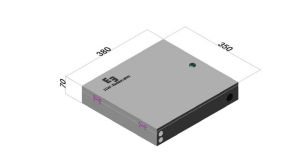

箱體外形尺寸 380*350*70MM

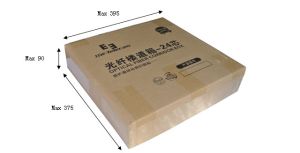

包裝
內包裝
包裝● 外形尺寸：395*375*90MM
● 淨重：4.0KG
● 毛重：4.4KG
● 1PCS/件
外包裝
● 按實際生產數量來規劃
技術參數
1.工作環境溫度:-40℃～+60℃
2.環境濕度:：≤95%（+40℃）
3.大氣壓力：70Kpa～106Kpa
4.箱門開啟角度:180°
5.接地耐電壓水平不小於3000V（DC）/1min不擊穿，無飛弧。
6.絕緣電阻:≥2X1000MΩ/500V
安裝須知
光纜光纖在箱內布放時，不論在何處轉彎，其曲率半徑應不小於30mm。
樓道光纖配線箱內光纖的終端、熔接、存儲，應在滿容量範圍內方便地成套配置。
光分插片應採用模組化、集成化，樓道分光分纖盒內應無跳接。
熔接盒蓋可翻開，可直接在箱內安裝，也可取出箱外操作，使用簡單、方便。
光纜引入設備時，必須有可靠的固定與保護裝置，固定後的光纜金屬攔潮層、鎧裝層及加強芯必須可靠連線至高壓防護接地裝置，光纜開剝後必須用塑膠套管或螺旋管保護並固定引入光纖熔接裝置。蝶形光纜的盤繞與綁紮必須自然平直，無扭絞、打圈等現象，宜採用必要的固定裝置，以確保不受到外力的擠壓和操作損傷。
設備的光纜終接裝置必須便於光纜光纖與光纜光纖或尾纖的熔接、安裝和維護等操作，同時必須具備富餘光纜光纖的儲存空間。
光纖接頭部分均必須保護。光纖與光纖熔接後，接頭部分必須用熔接保護套管加以保護。
通過尾纖能迅速方便地調度光纜中光纖序號以及改變傳輸系統的路由，尾纖長度必須滿足跳纖操作要求。
光纖配線箱門鎖必須為防盜結構，具有良好的抗破壞能力，所有箱體需預留備用的傳統掛鎖鎖扣或其他備用解決手段。
