簡介

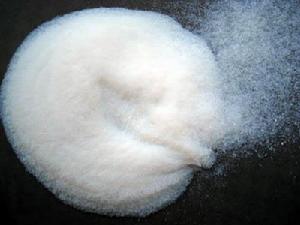

HDK N20 是一種人工合成親水型的，無定形二氧化矽，由火焰水解法製備而成。CAS NO:112 945-52-5
HDK N20分子式:SiO2白色蓬鬆粉沫，多孔性，無毒無味無污染，耐高溫。同時它具備的化學惰性以及特殊的觸變性能明顯改善橡膠製品的抗拉強度，抗撕裂性和耐磨性，橡膠改良後強度提高數十倍。液體系統、粘合劑、聚合物等的流變性與觸變性控制、用作防沉、增稠、防流掛的助劑、HCR與RTV-2K矽酮橡膠的補強、可用來調節自由流動和作為抗結塊劑來改善粉末性質等等。
生產方式
氣相法，又稱熱解法、乾法或燃燒法。其原料一般為四氯化矽、氧氣（或空氣）和氫氣，高溫下反應而成。反應式為：SiCl4+ 2H2+ O2—>SiO2+4HCl。空氣和氫氣分別經過加壓、分離、冷卻脫水、矽膠乾燥、除塵過濾後送入合成水解爐。將四氯化矽原料送至精餾塔精餾後，在蒸發器中加熱蒸發，並以乾燥、過濾後的空氣為載體，送至合成水解爐。四氯化矽在高溫下氣化（火焰溫度1000~1800℃）後，與一定量的氫和氧（或空氣）在1800℃左右的高溫下進行氣相水解；此時生成的氣相二氧化矽顆粒極細，與氣體形成氣溶膠，不易捕集，故使其先在聚集器中聚集成較大顆粒，然後經旋風分離器收集，再送入脫酸爐，用含氮空氣吹洗氣相二氧化矽至PH值為4～6即為成品。
產品數據
| 主要性能 | 方法 | 單位 | 數值 |
| 二氧化矽含量 | DIN EN ISO 3262-19 | % | >99.8 |
| 燒失量（1000℃/2h） | DIN EN ISO 3262-19 | % | <2 |
| 二氧化矽密度 | DIN 51757 | g/cm | 大約2.2 |
| 折光係數 | 1.46 | ||
| 矽烷醇基團密度 | H/nm | 2 SiO | |
| 物化性能 | 方法 | 單位 | 數值 |
| BET－表面積 | DIN ISO 9277/DIN 66132 | m/g | 170-230 |
| 濃度4%的分散液pH值 | DIN EN ISO 787-9 | 3.8-4.3 | |
| 填充密度 | DIN EN ISO 787-11 | 40 g/l | 大約 |
| 乾燥失重3) (105℃,2h) | DIN EN ISO 787-2 | % | <1.5 |
| 篩餘量（根據Mocker>40μm） | DIN EN ISO 787-18 | % | <0.04 |
（1）以1000℃下煅燒兩小時後的物質為基準（2）以105℃下乾燥兩小時後的物質為基準（3） 根據出廠情況
套用領域
1.食品、保健品、化妝品
2.電池、鋰電池、膠體電池
3.塗料、油漆、油墨、印刷油墨、PBC油墨
4.不飽和聚酯樹脂、層壓樹脂和膠衣
5. HTV高溫硫化矽橡膠與RTV-2K雙組份室溫硫化矽橡膠
6.膠粘劑與密封膠
7.電纜絕緣膠與電纜凝膠
8.植物保護
9.隔熱材料、絕熱材料、冰櫃及電爐的隔熱板材
產品特性
1.控制液體系統、粘合劑、聚合物等的流變性與觸變性
2.用作防沉降、增稠、防流掛的助劑
3.HCR高溫硫化矽橡膠與RTV-2K雙組份室溫硫化矽橡膠補強
4.改善粉末的性質，提高流動性和抗結塊性
