HD-SDI轉HDMI轉換器 是一款專用於單路高清數字分量串列接口(HD-SDI和3G-SDI)信號轉換為HDMI 信號的設備。該設備集成SDI 接收器及HDMI 調製器，可方便的將HD-SDI

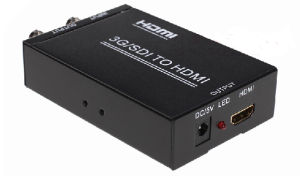

SDI轉HDMI轉換器SDI轉HDMI轉換器
信號轉為HDMI 信號，同時會將SDI所帶音頻信號分離轉換後嵌入到HDMI 信號中，以實現聲音及圖像同步傳輸。工作原理是把單路數字分量串列接口(SDI)信號通過轉變成TMDS信號，從而可以將高清攝像機和帶HDMI接口的顯示終端連線起來。同時設備還帶有輸出一路HD-SDI信號的功能。

產品介紹

HD-SDI轉HDMI轉換器 將廣播級輸出圖像使用的SDI信號轉換成HDMI影像信號，中繼廣播與消費型產品的連結器，讓SDI信號格式不用經剪輯軟體再一次的轉換，現場實時轉換輸出，直接連線投影機、電視。
其工作原理是把單路數字分量串列接口(SDI)信號轉變成HDMI信號，從而可以將高清SDI攝像機和帶HDMI接口的顯示終端連線起來，該設備還帶有一路環出SDI信號的功能。專為以下套用提供解決方案：電視台、平安城市、公安交警、高速公路、應急指揮中心的高清視頻顯示等環境。

產品特點及參數

1、高清數字分量串列接口(HD-SDI)信號）信號轉換成TMDS信號輸出到帶HDMI接口的顯示終端設備上

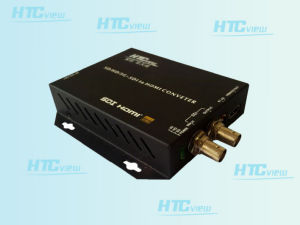

HD-SDI轉HDMI轉換器HD-SDI轉HDMI轉換器

2、支持SDI內嵌音頻輸入；集成SDI接收器；集成HDMI調製器；
3、將AES/EBU音頻嵌入到TMDS信號中，經HDMI輸出；
4、音頻和圖像唇形同步輸出；
5、無信號損失
6、視頻輸出：一路HMDI輸出，一路SDI輸出
7、安裝簡單產品參數：

連線與操作：

1. 將帶SDI接口輸出的信號源連線到此設備的SDI接口輸入端。
2. 通過一根HDMI線，把轉換器輸出口與終端顯示設備連線。
3. 把DC 12V/1A的電源與轉換器連線起來。

常見故障：

一：通電後電源指示燈不亮
請確認是否有連線電源適配器，電源適配器電壓輸出是否正常。
二：HMDI連線高畫質電視，無顯示
請檢查SDI是否有信號輸入，SDI線纜是否符合標準要求，HDMI線纜是否已經連線到電視，信號指示燈是否常亮，電視機是否支持輸入的制式。
三：傳輸距離很短
請確定您所使用的傳輸線是否符合RG59標準，建議採用RG59或以上的同軸電纜。
四：中繼器無輸出
請確定SDI是否有信號輸入，信號指示燈是否常亮，接收端設備是否正常。
產品規格：
視頻輸入信號…………………………………高清數字分量串列接口(HD-SDI)信號
音頻輸入信號………………………………………………………AES/EBU音頻信號
視頻輸出信號………………………………一路HD-SDI輸出，一路HDMI信號輸出
音頻輸出信號……………………………………………………………左右聲道輸出
支持視頻格式………………………………………………………480I,720P,1080I
輸入音頻信號……………………………………………………0.5~1.5Volts p-p
輸出音頻信號……………………………………………………… 5Volts p-p (TTL)
最大工作電流………………………………………………………………800mA
電源適配器規格………交流輸入(50HZ, 60HZ) 100V-240V;輸出:直流5V/2A
工作溫度…………………………………………………………… (-15 to +55℃)
工作濕度………………………………………………………5 to 90%RH (無冷凝)
尺寸 (長*寬*高)……………………………………………………132X86X27 (mm)
重量……………………………………………………………………………265g
輸入模式列表(Input Mode List)

SN
Mode
SMPTE
Type
Memo

1
1080I @60HZ
SMPTE260M
HDTV

2
1080I @60HZ
SMPTE274M
HDTV

3
1080I @50HZ
SMPTE274M
HDTV

4
1080I @50HZ
SMPTE295M
HDTV

5
1080P @30HZ
SMPTE274M
HDTV

6
1080P @25HZ
SMPTE274M
HDTV

7
1080P @24HZ
SMPTE274M
HDTV

8
720P @60HZ
SMPTE296M
HDTV

9
720P @50HZ
SMPTE296M
HDTV

10
NTSC
SMPTE267
SDTV

11
PAL-I
ITU-R BT601.5
SDTV

12
PAL-B,G,H
ITU-R BT601.5
SDTV

13
PAL-N
ITU-R BT601.5
SDTV

14
1080P 50HZ

3G

15
1080P 60HZ

3G

接口定義

SDI 接口是數字串列接口(serial digital interface)的首字母縮寫。串列接口是把數據字的各個比特以及相應的數據通過單一通道順序傳送的接口。由於串列數位訊號的數據率很高，在傳送前必須經過處理。
HDMI即高清晰度多媒體接口(英文：High Definition Multimedia Interface)是一種全數位化影像和聲音傳送接口，可以傳送無壓縮的音頻信號及視頻信號。HDMI接口可以用於機頂盒、DVD播放機、個人電腦、數位音響與電視機。HDMI可以同時傳送音頻和影像信號，由於音頻和視頻信號採用同一條電纜，大大簡化了系統的安裝。

套用領域

廣泛用於使用SDI信號的各級電視台的播出機房和非編製作領域，也廣泛用於各種使用HDMI接口的光端傳輸高清SDI轉HDMI領域。如電視台、對噪聲、傳輸距離及安全有限制的場所、數據中心控制、信息分配、會議室演示以及教學環境和公司培訓場所。

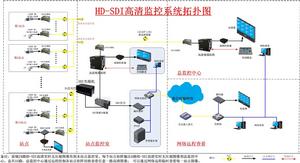

華天成(HD-SDI高清監控拓撲圖)
