高清SDI轉HDMI轉換器

高清SDI轉HDMI轉換器

高清HD 1. 5.

概述

高清HD SDI-HDMI轉換器是一款專用於單路高清數字分量串列接口(HD-SDI和3G-SDI)信號轉換為HDMI 信號的設備。該設備集成SDI 接收器及HDMI 調製器,可方便的將HD-SDI 信號轉為HDMI 信號,同時會將SDI所帶音頻信號分離轉換後嵌入到HDMI 信號中,以實現聲音及圖像同步傳輸。工作原理是把單路數字分量串列接口(SDI)信號通過轉變成TMDS信號,從而可以將高清攝像機和帶HDMI接口的顯示終端連線起來。同時設備還帶有輸出一路HD-SDI信號的功能。

特點

基本參數
1. 視頻輸入信號:高清數字分量串列接口(HD-SDI和3G-SDI)信號
2. 視頻輸出信號:一路HD-SDI輸出(環回輸出),一路HDMI信號輸出(1080P@60Hz)

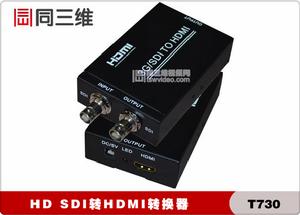

高清SDI轉HDMI轉換器高清SDI轉HDMI轉換器

3. 輸入音頻信號:SDI內嵌
4. 最大工作電流:500mA
5. 電源適配器規格:交流輸入(50HZ, 60HZ) 100V-240V;輸出: DC 12V/1A
6. 工作溫度:(-15 to +55℃)
7. 工作濕度:5 to 90%RH (無冷凝)
8. 尺寸(長*寬*高) :133×97×33 (mm)
9. 重量:265g
連線與操作:
1. 將帶SDI接口輸出的信號源連線到此設備的SDI接口輸入端。
2. 通過一根HDMI線,把轉換器輸出口與終端顯示設備連線。
3. 把DC 12V/1A的電源與轉換器連線起來。
特點:
1. 支持HD-SDI 和3G-SDI
2. 支持全高清1080P@60Hz
3. 解析度自動識別
4. 一路SDI環回輸出
5. 音頻和圖像同步輸出
6. 安裝簡單方便

套用領域

廣泛用於使用SDI信號的各級電視台的播出機房和非編製作領域,也廣泛用於各種使用HDMI接口的光端傳輸

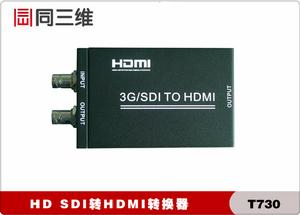

高清SDI轉HDMI高清SDI轉HDMI
領域。如電視台、對噪聲、傳輸距離及安全有限制的場所、數據中心控制、信息分配、會議室演示以及教學環境和公司培訓場所。
