HCN型低噪聲籠式調節閥是CV3000系列調節閥之一,主要是為降低可壓縮流體的噪音設計的。為適應氣體節流擴散與膨脹,套筒上設有許多對稱小孔來降低壓力。流體通道呈S流線型,還設有一個改善套筒周圍流體平穩流動的倒流翼,因此調節閥壓力損失小,流量大,噪音小。閥芯採用壓力平衡式結構,調節閥配用多彈簧式薄膜執行機構,結構緊湊,輸出力大。

產品概述

HCN型低噪聲籠式調節閥是CV3000系列調節閥之一,主要是為降低可壓縮流體的噪音設計的。為適應氣體節流擴散與膨脹,套筒上設有許多對稱小孔來降低壓力。流體通道呈S流線型,還設有一個改善套筒周圍流體平穩流動的倒流翼,因此調節閥壓力損失小,流量大,噪音小。閥芯採用壓力平衡式結構,調節閥配用多彈簧式薄膜執行機構,結構緊湊,輸出力大。

產品外觀及結構圖片

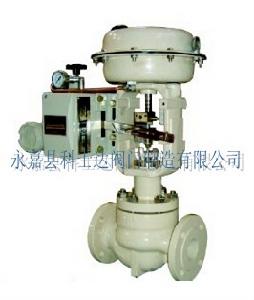

HCN型低噪聲籠式調節閥外觀圖片HCN型低噪聲籠式調節閥外觀圖片

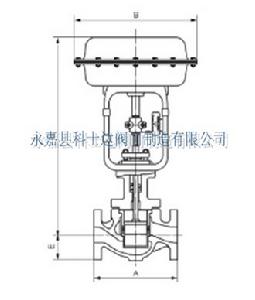

HCN型低噪聲籠式調節閥結構圖HCN型低噪聲籠式調節閥結構圖

標準技術參數

閥 體

型 式:直通鑄造球形閥公稱直徑:40~200mm
公稱壓力:ANSI 150、300、600
IS10、16、20、30、40K
PN1.6、4.0、6.4MPa
連線型式:法蘭式:RF、RJ和LG
標準按ANSI B16.5,JIS B2201
JB/T79.1 PN1.6MPa,JB/T79.2
凹凸面
焊接式:嵌接焊SW(40~50mm)
對接焊BW(65~200mm)
材 料:ZG25
ZG0Cr17Ni12Mo2
1.25Cr0.5Mo 5.0Cr0.5Mo
SCPH21 SCPH61 Ti
上 閥 蓋:常溫型 (P):-5~+230℃
伸長Ⅰ型(E1):+230~+566℃
壓蓋型式:螺栓壓緊式
填 料:V型聚四氟乙烯填料,含浸聚四氟
乙烯石棉填料,石墨編織填料

執行機構

型 式:HA多彈簧式薄膜執行機構。
彈簧範圍:0.02~0.10,0.08~0.24MPa
供氣壓力:0.14,0.16,0.28,0.40MPa
所源接頭:Rc1/4
環境溫度:-30~+70℃
閥作用型式:氣開式或氣關式

性 能

泄 漏 量:符合標準ANSI B16.104 Ⅲ級,
小於額定Cv的0.01%
回 差:3%(不帶定位器)
1%(帶定位器)
線 性:±5%(不帶定位器)
±1%(帶定位器)
備 註:採用標準的V型聚四氟乙烯填料。

可調節範圍

25:1

外形尺寸

公稱通徑 執行機構 H C φB E
常溫型(P) 伸長Ⅰ型(E1) 伸長Ⅱ型(E2I) 伸長Ⅱ型(E2W)
40 LHA1D、R 425 590 705 945 230 218 70
LHA2D、R 500 665 780 1020 281 267
LHA3D、R 590 760 875 1140 363 350
50 LHA1D、R 425 595 710 950 230 218 80
LHA2D、R 500 670 785 1025 281 267
LHA3D、R 595 765 875 1140 363 350
65 LHA2D、R 575 745/755 880 1130 281 267 88
LHA3D、R 630 800/810 930 1180 363 350
LHA4D、R 865 1035/1045 1165 1495 520 470
80 LHA2D、R 580 755/765 900 1135 281 267 98
LHA3D、R 635 810/820 955 1190 363 350
LHA4D、R 870 1045/1055 1190 1505 520 470
100 LHA2D、R 610 810/870 915 1150 281 267 113
LHA3D、R 660 860/870 1020 1205 363 350
LHA4D、R 890 1100/1110 1255 1520 520 470
LVA5R 1420 1635 1820 2050 - 620
LVA6R 1160 1375 1560 1790 - 445
150 LHA3D、R 785 1020/1045 1250 1385 363 350 170
LHA4D、R 955 1190/1215 1425 1570 520 470
LVA5R 1480 1740 1980 2110 - 620
LVA6R 1220 1480 1720 1850 - 445
200 LHA4D、R 1090 1350 1580 1710 520 470 220
LVA5R 1585 1850 2145 2275 - 620

備註

1、P=常溫型,E1=伸長Ⅰ型,E2=伸長Ⅱ型,E2I=整體式,E2W=焊接式。
2、表上H欄尺寸是調節閥不帶手輪機構的數值,如果帶頂裝手輪機構,那么要相應加上手輪機構的尺寸。查HA執行機構的技術參數表。
3、伸長I型E1欄尺寸,左邊數字為JIS 10K和ANSI 125,150的閥,右邊數字為JIS 16K和ANSI 300以上的閥。
