HART375C手操器

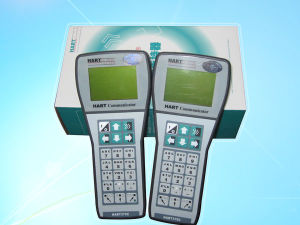

HART375C手操器

HART375C手操器是支持HART協定設備的手持通信器, 它可以對所有符合HART協定的設備進行配置、管理和維護。能方便接入4~20mA HART協定儀表電流迴路中,與HART協定儀表進行通信,配置HART儀表的設定參數,讀取儀表的檢測值、設定值,可以對儀表進行 診斷和維護等。

一、概述

HART375C HART手持器是支持HART協定設備的手持通信器, 它可以對所有符合HART 協定的設 備進行配置、管理和維護。 HART375C 手持器可以方便的接入4~20mA HART協定儀表電流迴路中,與HART協定儀表進 行通信,配置HART儀表的設定參數(如量程上下限等),讀取儀表的檢測值、設定值,可以對儀表進行 診斷和維護等等。該手持器支持HART協定的第一主設備(HART網橋等),也支持HART協定的點對點和多點通信方式。

二、特點

l 支持延時關機:按壓開關鍵 I/O 一秒鐘以上,可打開或關閉手持器電源

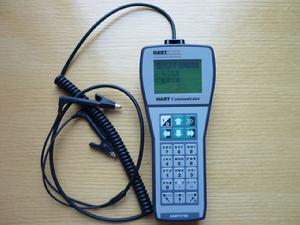

上海凱逸自動化系統有限公司HART375C手操器正面圖
l 輸出HART幅值自動控制:在噪聲較大的現場,HART信號輸出幅值將自動增加一倍 l 新增匯流排噪聲有源處理電路,通信效果更好 l 工作時間更長:三節南孚五號電池可連續工作150~200小時,並有電池電量指示 l 1%電池電量測量,顯示更準確 l 增加翠綠色背光,顯示更加清晰 (可用於昏暗/夜間環境操作) l 用戶可主動關閉背光(通過按住右下角轉換鍵1秒以上可關閉或開啟背光) l 全功能支持數十種儀表:SIMENS PDS、P300、LR200雷達物位計,SIMENS DSIII、PS2、SIPART PS2閥門定位器,Rosemount 1151、3051、644、248、2051,Yokokawa EJA、EJAX,ABB,FOXBORO等 (中/英文支持儀表有所不同) l 支持快捷鍵:用戶可通過使用數字快捷鍵直接進入相關功能 l 改良的新殼體設計,更具國際產品特色

三、技術指標

3.1 外形尺寸 HART375C:228mm×100mm×60mm(手持部 分為 70mm 寬×36mm 厚)(不包括插頭和引出帶纜部 分)。 3.2 HART接口部分 a) HART接口符合HCF(HART通信基金會)協定,雙向半雙工 1200bit/s方式工作

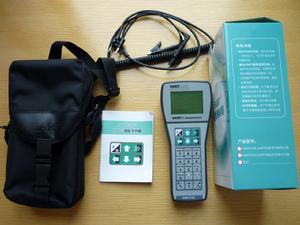

HART375智慧型手持終端及其配件HART375智慧型手持終端及其配件
b) HART接口可接收的共模電壓為±28V c)漏電電流典型值小於 1.0uA@25℃ d)HART接口通信距離<1500m e)HART通信接口具有抗EMI措施 f)HART通信接口具有幅值自動倍增功能 3.3 PC 接口部分 PC 接口部分需要通過電平轉換器連線 PC 機串 口,此連線埠用於升級儀表庫。 3.4 功耗指標 電源功耗:4.5VDC,19.8mA(工作狀態), 3.5 電池的使用 供電電源:三節 5 號(SIZE AA)鹼性電池或鎳 氫充電電池。 連續工作時間:採用鹼性電池時,典型值為 150小時。採用 2000mAH 充電電池時,典型值為 100 小時。 3.6 環境溫度要求 工作溫度範圍:0℃~+50℃ 儲存溫度範圍:-20℃~+55℃ 3.7 液晶顯示屏 液晶顯示屏是 8 行×21 字元顯示,可以顯示 4行漢字。 在環境溫度過低時,液晶顯示器的回響速度會變 慢,這是正常現象;由於本設備帶有自動溫度補償電 路,在環境溫度較高時,液晶顯示器仍然具有很好的 對比度,方便您在不同環境的使用需求。

四、型號選擇

HART375手操器最常用的型號為:375C(中文版)和375E(英文版)

型號 產品描述
375 現場通訊器(1)
編號 通訊協定
H HART


編號 電池型號
R 3節5號南孚電池
編號 電池電量指示
1
編號 語言
E 英語(標準)
C 中文(標準)

HART手持器連線

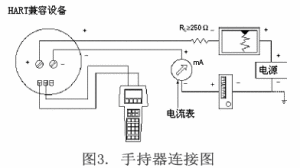

HART375C手持器可以在遠端控制室或儀表就地接入單獨對HART®儀表進行通信操作。連線如圖3所示,手持器可以並聯在HART®協定設備上,也可以並聯在其負載電阻(250Ω)上。連線時不必考慮引線的極性。

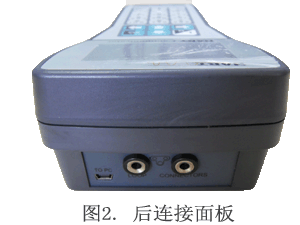

後連線面板後連線面板

注意:為保證手持器通信正常,在迴路中必須有最小值為250Ω的負載電阻。手持器不直接測量迴路電流。

手操器連線圖手操器連線圖
