產品特點
公稱壓力：2.5MPa 適用溫度範圍：-20～232℃～350℃ 適用介質：水、油、氣及某些腐蝕性液體（W.O.G） 螺紋類型：G·NPT.BSPT.BSP DIN259/2999。
套用規範
公稱壓力：2.5MPa適用溫度範圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W.O.G）
螺紋類型：G·NPT.BSPT.BSP DIN259/2999
主要零件材料
序號 | 零件名稱 | 材質 |
1 | 閥體 | 不鏽鋼CF8M/CF8 |
2 | 閥蓋 | 不鏽鋼CF8M/CF8 |
3 | 搖桿插銷 | 不鏽鋼316/304 |
4 | 閥瓣 | 不鏽鋼CF8M/CF8 |
5 | 螺塞 | 不鏽鋼316/304 |
6 | 螺塞墊片 | 聚四氟乙烯PTFE |

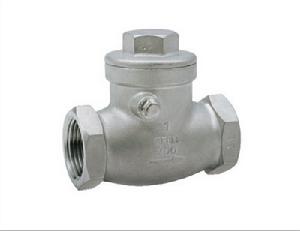

內螺紋旋啟式止回閥主要連線尺寸及重量
SIZE | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | 21/2″ | 3″ |
A | 15 | 20 | 25 | 32 | 40 | 50 | 65 | - |
H | 42 | 51 | 60 | 67 | 75 | 81 | 93 | 104 |
L | 65 | 80 | 90 | 105 | 120 | 140 | 180 | 200 |
