結構

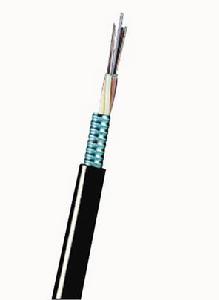

結構是把9/125μm單模光纖或50/125μm、62.5/125μm多模光纖(二氧化矽)套進用高等阻水材料製成的松套管中,松套管內填充阻水化合材料。纜芯的中心是一根金屬加強芯,對於多芯光纜來說加強芯需外加一層PE外套。松套管和填充繩圍繞中心加強芯互絞緊湊和圓形的纜芯。纜芯內的縫隙充加阻水填充物。雙面皺紋鋼帶(PSP)縱包後擠制聚乙烯護套成纜。
特點
◆ 松套管材質本身具有良好的耐水解性能和較高的強度 ◆ 管內注充特性油膏,對光纖加以了關鍵性的密封保護 ◆ PE護套具有很好的抗紫外輻射性能 ◆ 單根鋼絲中心加強芯有助於光纜的平行和拉伸 ◆ 抗拉伸、耐磨損、抗衝擊、耐壓扁、可反覆彎曲、扭轉、彎折、曲繞(彎曲角度不超90°)槍擊等,具備有很好的機械性能和溫度特性 ◆ 雙面皺紋鋼帶(PSP)提高了光纜的抗透潮能力 ◆傳輸速度快距離遠、保密性好、抗電磁場干擾、絕緣性好、化學穩定性好、壽命長、損耗低具有很好的特性和經濟效益。 ◆ 適用於長途通信和局間通信 ◆ 敷設方式:架空、管道、直埋 ◆ 適用溫度範圍:—40℃—+60℃
用途
由於GYTS的良好保護作用,常被用來做室外通訊大芯數結構光纜,直埋管道的敷設,廣泛的套用在長途通訊和局間通訊的傳輸。適用於在核心網、城域網中作光通信室外傳輸線,也可用作接入網中光通信室外饋線和配線。
產品描述
精確控制松套管內的光纖余長及成纜節距,保證光纜具有優良的機械特性和溫度特性;光纜結構嚴密緊湊,彎曲性能優異,施工操作方便;嚴格的生產工藝控制,優質的原材料選擇,保證光纜工作壽命達25年以上;中心加強構件採用耐腐蝕的、高楊氏模量的磷化鋼絲,確保光纜具有良好的抗拉性能;全截面阻水結構,雙面塗覆鋼帶縱包,確保光纜具有良好的阻水防潮性能。
傳輸性能
光纖的光學傳輸性能滿足相關標準要求
單模光纖的模場直徑和尺寸參數滿足表1規定
表1
光纖類型 | 模場直徑 (um) | 包層直徑 (um) | 包層 不圓度 (%) | 芯/包層 同心度誤差 (um) | 塗覆層直徑 (um) | 著色層直徑 (um) | 包層/塗覆層同心度誤差(um) | ||||
標稱值 | 容差 | 標稱值 | 容差 | 標稱值 | 容差 | 標稱值 | 容差 | ||||
B1 | 8.6~9.5 | ±0.7 | 125.0 | ±1.0 | ≤2.0 | ≤0.8 | 245 | ±10 | 250 | ±15 | ≤12.5 |
B6 | 6.3~9.5 | ±0.4 | ±0.7 | ≤1.0 | ≤0.5 |
多模光纖的模場直徑和尺寸參數滿足表2規定
表2
光纖類型 | 芯徑 (um) | 包層直徑 (um) | 包層 不圓度 (%) | 芯/包層 同心度誤差 (um) | 塗覆層直徑 (um) | 著色層直徑 (um) | 包層/塗覆層同心度誤差(um) | ||||
標稱值 | 容差 | 標稱值 | 容差 | 標稱值 | 容差 | 標稱值 | 容差 | ||||
A1a | 50.0 | ±3.0 | 125.0 | ±2.0 | ≤2 | ≤3.0 | 245 | ±10 | 250 | ±15 | ≤12.5 |
A1b | 62.5 |
結構型式
結構型式代號 | 名稱 | 適用敷設方式和條件 | ||||||
進 局 | 管 道 | 槽 道 | 隧 道 | 電 纜溝 | 架 空 | 直 埋 | ||
GYTS | 金屬加強件、松套層絞填充式、鋼-聚乙烯粘接護套通信用室外光纜 | ∨ | ∨ | ∨ | ∨ | ∨ | △ | |
GYTZS | 金屬加強件、松套層絞填充式、鋼-阻燃聚乙烯粘接護套通信用室外光纜 | △ | △ | △ | ||||
GYTS04 | 金屬加強件、松套層絞填充式、鋼-聚乙烯粘接護套外被防蟻層通信用室外光纜 | ∨ | ∨ | △ | ||||
註:在“適用敷設方式和條件”欄中表示△適用,∨表示可用 |
主要技術參數
主要光纖芯數 | 2-30 | 32-60 | |
光纜標稱外徑(mm) | 9.6 | 10.4 | |
光纜標稱單位重量(kg/km) | 100 | 120 | |
允許拉伸力(N) | 長期 | 600 | |
短期 | 1500 | ||
允許壓扁力(N/100mm) | 長期 | 300 | |
短期 | 1000 | ||
最小彎曲半徑(mm) | 靜態 | 10倍光纜外徑 | |
動態 | 20倍光纜外徑 | ||
適用溫度範圍(℃) | -40~+60 |
區別
GYTS 型光纜是一種金屬加強構件、松套層絞填充式結構的室外通信光纜,適用於長途中繼幹線、本地網、接入網或農話網,通常用於架空或管道敷設。 主要特性:精確的光纖余長控制和獨特的結構設計,保證光纜具有很好的機械性能和溫度特性松套管材料本身具有良好的機械強度和耐水解性能,管內填充特殊的光纖油膏,對光纖進行關鍵性保護雙面塗塑軋紋鋼帶,使光纜具有很好的抗側壓性能和防潮性能光纜空隙填充阻水材料,使光纜全截面阻水聚乙烯(PE)護套具有良好的抗紫外輻射性能。
ADSS光纜對老線路是一種添加物,ADSS光纜只能儘量去適應原有的線路條件,這些條件包括(但不限於)氣象負載、桿塔強度和形狀、原有導線的相序排列和直徑、弧垂張力和跨距及安全間距等。雖然ADSS光纜外觀上與普通的全塑或非金屬光纜相仿,但卻是兩種完全不同的產品。
