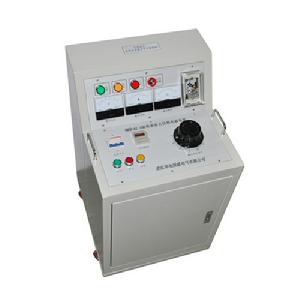

GWSF-81三倍頻發生器

概述

簡述：

GWSF-81三倍頻發生器以中國標準《GB311-61》和《電氣設備預防性試驗規程》為設計依據，滿足電力系統對高壓互感器倍頻感應耐壓試驗設備的要求，廣泛用於電力系統35-220kV等級串激式電壓互感器的交流耐壓試驗，以考核互感器的主、從絕緣強度，同時也可對電機及小型變壓器的繞組進行感應試驗；也可作為短時運行的150Hz電源用。

名詞解釋：

三倍頻發生器，英文名：Three frequency generator，別名：倍頻發生器、三倍頻發生器

技術說明

特點說明：

採用三芯五柱結構，將鐵芯工作磁通密度選擇在飽和磁密以上。

本裝置設有過流保護，當升壓或耐壓過程中出現過流或擊穿現象時，接觸器斷電，切斷主迴路，起到保護作用。

采有零位啟動保護功能，調壓器不在零位不能啟動。

計時聲光報警，直觀明了。

參數說明

型號參數	GWSF-81-15/3	GWSF-81-25/5	GWSF-81-35/7
輸入容量	15 kVA	25 kVA	35 kVA
輸出容量	3 kVA	5 kVA	7 kVA
輸入電壓	三相380V     50Hz
輸出電壓	0-500V
輸出頻率	150Hz
波形失真	≤5%
空載運行時間	≤5分鐘 負載運行時間： 40~60S
海拔高度	≤1000m
環境溫度	-10~+40℃
相對濕度	≤95%
