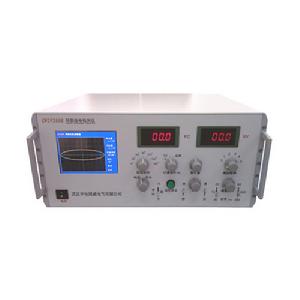

GWJF-2008局部放電檢測儀

GWJF-2008局部放電檢測儀

誤差>±5%(以滿刻度計)線性刻度0-1000 誤差>±5%(以滿刻度計)數字表頭:以3?LED數字表顯示0-100.0 誤差>±5%(以滿刻度計)橢圓時基:頻率50Hz、100Hz、150Hz、200Hz、400Hz。

概述

簡述:

GWJF-2008 型局部放電檢測儀是新一代的局部放電檢測儀。廣泛適用於變壓器、互感器、
高壓開關、開關櫃、氧化鋅避雷器、電力電纜等各種高電壓電工產品的局部放電的測量,產品的型式試驗,絕緣的運行監督等。
局部放電檢測儀檢測靈敏度高,試樣電容復蓋範圍大,適用試品範圍廣,輸入單元(檢測阻抗)配備齊全,頻帶組合多(九種)。儀器經適當定標後能直讀放電脈衝的放電量,指針式表頭和數字式表頭同時顯示,指針式表頭能按需要方便地選擇對數刻度或線性刻度指示。
本儀器是電力部門、製造廠商和科研院所等單位廣泛使用的實用的局部放電測試儀器。

別名:

局部放電檢測儀、局放儀

技術特點

詳細介紹:

可測試品的電容量範圍6PF--250μF
檢測靈敏度(見下表)
放大器頻帶:
低端:10kHz、20kHz、40kHz任選
高端:80kHz、200kHz、300kHz任選
放大器增益調節:粗調六檔,檔間增益20±1 db;細調範圍>20db。
時間窗:
窗寬:可調範圍15°~150°;
窗位置:每一窗可旋轉0°~170°;
兩個時間窗可分別開或同時開。 放電量表:
指針式表頭:
對數刻度1-10-100 誤差
