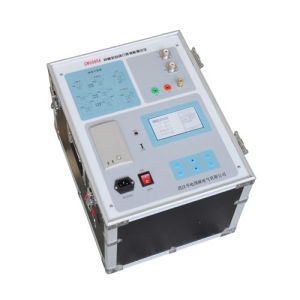

GW6000A異頻全自動介質損耗測試儀

GW6000A異頻全自動介質損耗測試儀
一、產品概述：
GW6000A異頻全自動介質損耗測試儀是發電廠、變電站等現場或實驗室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。儀器為一體化結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生，經變壓器升壓後用於被試品測試。頻率可變為45Hz或55Hz，55Hz或65Hz，採用數字陷波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用於全部停電後用發電機供電檢測的場合。該儀器配以絕緣油杯可測試絕緣油介質損耗。
二、GW6000A異頻全自動介質損耗測試儀產品特點：
1. 超大液晶中文顯示
儀器配備了大螢幕（105mm×65mm）中文選單界面，屏顯分為左右兩部分，左邊為功能選單區，右邊為相關狀態信息提示，每一步都非常清楚，操作人員不需要專業培訓就能使用。一次操作，微機自動完成全過程的測量，是目前非常理想的介損測量設備。
2.海量存儲數據
儀器內部配備有日曆晶片和大容量存儲器，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，並可以列印輸出；
3.科學先進的數據管理
儀器數據可以通過隨身碟導出，可在任意一台PC機上通過我公司專用軟體，查看和管理數據並可生成工作報告。
4.多種測試模式
儀器能夠分別使用內高壓、外高壓、內標準、外標準、正接法、反接法、自激法等多種方式測試；在外標準外高壓情況下可以做高電壓（大於10kV）介質損耗。
5.CVT測試一步到位
該儀器還可以測試全密封的CVT（電容式電壓互感器）C1、C2的介損和電容量，實現了C1、C2的同時測試。該儀器還可以測試CVT變比和電壓角差。
6.高速採樣信號
儀器內部的逆變器和採樣電路全部由數位化控制，輸出電壓連續可調。
7.多重保護安全可靠
儀器具備輸入電壓波動、輸出短路、過壓、過流、溫度等多重保護措施，保證了儀器安全、可靠。儀器還具備接地檢測功能，確保不接地設備不允許升壓。
三、GW6000A異頻全自動介質損耗測試儀技術參數：：
1 使用條件 -15℃∽40℃ RH＜80%
2 抗干擾原理 變頻法
3 電源 AC220V±10% 允許發電機
4 高壓輸出 0.5KV∽10KV 每隔0.1kV
精度 2%
最大電流 200mA
容量 1500VA
5 自激電源 AC0V∽50V/15A 45HZ/55HZ
6 解析度 tgδ:0.001% Cx:0.01pF
7 精度 △tgδ:±(讀數*1.0%+0.040%)
△Cx:±(讀數*1.0%+1.00PF)
8 測量範圍 tgδ 無限制
Cx 15pF＜Cx＜300nF
10KV Cx＜60nF
5KV Cx＜150nF
1KV Cx＜300nF
CVT測試 Cx＜300nF
9 CVT變比範圍 10∽10000
CVT變比精度 0.1%
CVT變比解析度 0.01
10 外型尺寸 430（L）×330（W）×330（H）
11 存儲器大小 80組支持隨身碟數據存儲
12 重量 28Kg
