產品概述
FS型臥式玻璃鋼離心泵,結構簡單設計合理,標準化程度高,零件通用性,互換性強,拆卸檢修十分方便。接觸介質的零部件,採用聚乙烯醇縮丁醛改性酚醛玻璃纖維,經高溫模壓成形的酚醛玻璃鋼製件。產品具有輕質、高強、不變形、耐溫、耐腐蝕等優良性能。在防腐方面可部分替代含鋁不鏽鋼,鈦及鈦合金等貴重金屬。軸封:採用WB2型外裝式F4波紋機械密封,密封性能可靠,使用時間長。泵的傳動和旋轉方向:泵通過爪型彈性聯軸器,由電動機直接驅動,從電動機端看泵為順時針方向旋轉。產品用途
主要用於石化、冶煉、染料、印染、農藥、製藥、稀土、化肥等行業,輸送不含固體顆粒,不易結晶,溫度不高於100℃的各種非氧化性酸(鹽酸、稀硫酸、甲酸、醋酸、丁酸)等腐蝕介質必不可少的理想設備。

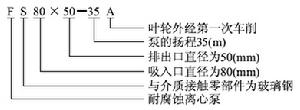

型號意義
性能參數
型號 | 流量Q | 揚程 m | 轉速 r/min | 電機功率 KW | |
m 3 /h | L/s | ||||
FS25×25-15 | 2.8 4 5.2 | 0.78 1.11 1.44 | 16 15 13.5 | 2900 | 0.75 |
FS40×32-20 | 4.4 6.3 8.3 | 1.22 1.75 2.31 | 21 20 18 | 2900 | 2.2 |
FS40×32-32 | 4.4 6.3 8.3 | 1.22 1.75 2.31 | 33 32 30 | 2900 | 3 |
FS50×40-16 | 4.36 7.2 9.72 | 1.20 2.00 2.50 | 16 13 10 | 2900 | 2.2 |
FS50×40-20 | 8.8 12.5 16.3 | 2.44 3.47 4.53 | 21.5 20 17.8 | 2900 | 3 |
FS50×32-35 | 8.8 12.5 16.3 | 2.44 3.47 4.53 | 35 32 30 | 2900 | 4/5.5 |
FS65×50-20 | 17.5 25 32.5 | 4.86 6.94 9.03 | 21.5 20 18 | 2900 | 3/4 |
FS65×50-25 | 25 35 45 | 7 9.7 12.5 | 26 25 22 | 2900 | 4/5.5 |
FS65×50-32 | 17.5 25 32.5 | 4.86 6.94 9.03 | 34.4 32 27.5 | 2900 | 5.5/7.5 |
FS80×65-35 | 30 45 55 | 8.3 12.5 15.1 | 35 32 28 | 2900 | 7.5/11 |
FS80×65-35A | 25 35 45 | 7 9.7 12.5 | 26 25 22 | 2900 | 5.5/7.5 |
FS80×65-30 | 30 49 60 | 8.3 13.6 16.7 | 30 24 22 | 2900 | 7.5 |
FS100×80-35 | 56 92.8 110 | 15.5 25.5 30.5 | 35 29 25 | 2900 | 15/22 |
FS100×80-50 | 70 100 130 | 19.4 27.8 36.1 | 54 50 42 | 2900 | 22/30 |
