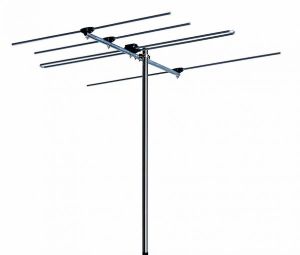

FM天線是泛指收發頻率調製方式無線信號的天線,英文名FM antenna,中文又稱調頻天線。

名詞解釋

工作頻率在Mhz段。一般民用的頻段是:

收音機 76Mhz-108Mhz;

套用領域

採用這一天線產品終端有收音機、收音手機、插卡音響、RFID設備、無線耳機、遙控器等。

天線種類

第一:外置型

A:金屬伸縮拉桿天線(分為全向型和一維180度型)

B:螺鏇天線

C:軟線型,例如耳機線等

一般用於收音機、模擬電視手機中,手機中大量用耳機線作收音天線。

第二:內置型

A:LTCC陶瓷工藝製作

B:電路板製作

C:線圈製作

D:磁性天線(用於手機、插卡音響、迷你音響、數碼相框等終端中,需要抗金屬。抗人體效應設計)

發展了兩代產品:

第一代是漆包線在磁性材料上繞製造。不耐高低溫,產品外觀不美觀。

第二代產品是有引腳,產品耐高溫。

E:LDS天線

特點

外置天線效果最好,因為體積大,增益高。但是安裝和使用不方便。

內置型的,增益下降很多,需要在頻寬上設計好,使得效率達到外置天線的80%.

電路板型的是扁平安裝,但是前期設計需要做很多次製版,周期長。

線圈型的Q值高,頻寬窄,只是在少數幾個頻率諧振。有載入塑膠片繞線的,降低了Q值,頻寬也不寬。

磁性的天線頻寬最寬,手握和手不握的人體效應予以消除,適合在插卡音響和手機中使用。

最新技術

LDS工藝天線,是最新出現的製造技術,是在有機材料上雷射鐳射金屬線條,主要用於天線製造。國內稱為立體

電路,立體電路之一種發展趨勢是在磁性材料上雷射鐳射,該技術結合了磁性天線和LDS工藝特點。是未來智慧型

手機技術方向。微航牌雷射塑膠開始批量套用於這一領域。
