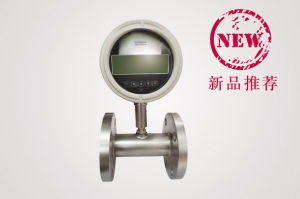

FG-T高精度渦輪流量計

基本資料

格瑞思FG-T系列高精度渦輪流量計北京菲格瑞思儀表有限公司的技術研發人員經過多年的設計和實驗,套用以經驗證的流量測量技術來保證了極可靠的產品,在產品的設計上採用了自由懸掛式的方法,使此高精度渦輪流量計可以廣泛的適用於多種液體和氣體的流量測量,比如:成品油、潤滑油、液壓、冷凍劑、氣體、乳品、飲料、純淨水、定量控制系統等過程。

FG-T高精度渦輪流量計FG-T高精度渦輪流量計

工作原理

菲格瑞思FG-T系列高精度渦輪流量計的基本工作原理是:在管道中心安放一個渦輪,兩端由軸承支撐.當流體通過管道時,衝擊渦輪葉片,對渦輪產生驅動力矩,使渦輪克服摩擦力矩和流體阻力矩而產生旋轉.在一定的流量範圍內,對一定的流體介質粘度,渦輪的旋轉角速度與流體流速成正比.由此,流體流速可通過渦輪的旋轉角速度得到,從而可以計算得到通過管道的流體流量.

主要特點

1.菲格瑞思FG-T系列高精度渦輪流量計採用自由懸掛式設計,精度為±0.25%F·S;
2.根據用戶的使用,有法蘭型、螺紋型、衛生型;
3.菲格瑞思FG-T系列高精度渦輪流量計可以測:液、油、氣體;
4.測量油、液體三個帶有密度補償,精度更高;
5.感測器需要校驗時,可直接將內部零件郵回生產廠直接校驗,安裝後不影響精度;
6.高量程比,回響速度快。

性能指標

菲格瑞思FG-T高精度渦輪流量計性能指標如下:
1.高量程比,可達100:1;
2.重複性好,一般可達0.1%~0.2%;
3.所測介質溫度範圍:不鏽鋼滾動軸承:-250℃~+150℃陶瓷軸承:-50℃~+420℃碳化鎢軸承:-50℃~+650℃
4.工作壓力範圍:根據不同的連線方式不同而不同,標準的壓力為:1.6MPa,2.5MPa,4.0MPa,大於上述壓力等級的,請與生產商聯繫。
5.口徑範圍:DN15~DN80
6.過濾建議:10~100微米,
7.工作環境:環境溫度:-20℃~+60℃相對濕度:5%~95%,大氣壓力:86~106KPa

使用與調整

◆使用時,應保持被測液體清潔,不含纖維和顆粒等雜質。
◆ 在開始使用時,應先將感測器內緩慢的充滿液體,然後再開啟出口閥門,嚴禁感測器處於無液體狀態時受到高速流體的衝擊。
◆ 維護周期一般為半年。檢修清洗時,請注意勿損傷測量腔內的零件,特別是葉輪。裝配時請看好導向件及葉輪的位置關係。
◆感測器不用時,應清洗內部液體,且在感測器兩端加上防護套,防止塵垢進入,然後置於乾燥處保存。
◆配用時的過濾器應定期清洗,不用時,應清洗內部的液體,同感測器一樣,加防塵套,置於乾燥處保存。
◆ 傳輸電纜可架空或埋地敷設(埋地時應套上鐵管。)
◆在FG-T高精度渦輪流量計安裝前,先與顯示儀表或示波器接好連線,通電源,用口吹或手撥葉輪,使其快速旋轉觀察有無顯示,當有顯示時再安裝感測器,若無顯示,應檢查有關各部分,排除故障。
