FFU英文全稱為(Fan Filter Unit),中文專業用語為風機過濾機組。FFU風機濾網機組可模組化連線使用,使用FFU廣泛套用於潔淨室、潔淨工作檯、潔淨生產線、組裝式潔淨室和局部百級等套用場合。FFU設有初、高效兩級過濾網。風機從FFU頂部將空氣吸入並經初、高效過濾器過濾,過濾後的潔淨空氣在整個出風面以0.45M/S±20%的風速勻速送出。適用於在各種環境中獲得高級別的潔淨環境。它為不同尺寸大小,不同潔淨度等級的潔淨室、微環境提供高質量的潔淨空氣。

基本信息

簡要概述

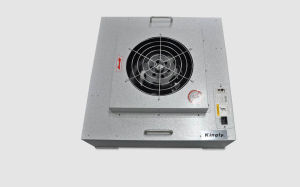

FFUFFU
FFU風機濾網機組可模組化連線使用,使用FFU廣泛套用於潔淨室、潔淨工作檯、潔淨生產線、組裝式潔淨室和局部百級等套用場合。
FFU設有初、高效兩級過濾網。風機從FFU頂部將空氣吸入並經初、高效過濾器過濾,過濾後的潔淨空氣在整個出風面以0.45M/S±20%的風速勻速送出。它為不同尺寸大小,不同潔淨度等級的潔淨室、微環境提供高質量的潔淨空氣。在新建潔淨室、潔淨廠房式改造翻新中,即可提高潔淨度級別,降低噪音和振動,也可大大降低造價,安裝維護方便,是潔淨環境的理想部件。

產品特點

主要特點

1.風機採用進口高效離心風機,具有長壽命、低噪聲、免維護、震動小、可無級調速等特性,風機質量可靠,工作壽命長達5小時或以上。
2.特別適合於組裝成超淨生產線,可根據工藝需要布置為單台使用,也可將多台串聯形成100級流水裝配線。
3.殼體結構選用不鏽鋼、鋁合金、冷軋鋼板材料製造,重量輕、抗腐蝕、防鏽、美觀大方。

其他特點

1.FFU採用獨特的風道風速均勻,整個出風面以0.45M/S風速均勻送出;
2.FFU出廠前均按美國聯邦標準(209E)用雷射粒子計數器逐台掃描檢測,確保質量;
3.FFU適用於10~10000級無塵車間,便於整體運行集中控制;
4.FFU適用於半導體、電子、平板顯示器和磁碟驅動器的廠家及光學、生物工業及其它對空氣中污染有嚴格控制要求的地方。以獨特的優勢合理的價格迅速占領市場。

箱體材質

可依客戶需求,依環境需要採用不鏽鋼或鋼板烤漆。風機組附運轉指示燈及外接接點,以利監控。風機組附異常指示燈及外接接點,可自行檢視異常原因,於正常送電下風機無運轉時,異常燈亮。(可能出現下列情況):

馬達過載跳脫。馬達線圈燒毀,內部接線脫落,可搭配各種廠牌之ceilinggrid及班PA/ULPA風機之葉輸運轉以導風道設計,故噪音小,而風速平均且震動小。

產品規格

基本規格

規格 一般型Filter系列
HEPA ULPA
效率 0.3μm---99.995% 0.1μm---99.9995%
Filter外框 Aluminum(15mm)
厚度 50/65mm(不含迫緊)

型號規格

型號 FFU-T15-1/2 FFU-T25-1/2 FFU-T24-1/2 FFU-T31-1/2
2'X4'FFU 3'X4'FFU 2.5'X5'FFU 4'X4'FFU
鋅鋁板,鐵板烤漆或sus亮面



主體



尺寸mm 575(w)X1175(L) 875(w)X1175(L) 725(w)X1475(L) 1175(w)X1175(L)
供應電源 Ac單相110,22ov及三相220


轉速等級 三段調速


分機全壓 210Pa 230Pa 220Pa 230Pa
風量 12--16CMM 18--25CMM 18--24CMM 25--31CMM
噪音 48--52dBA 50--56dBA 51--56dBA 52--58dBA
馬達出力 80W 112W 112W 130W
跳脫指示燈 跳脫(Trip)/運轉指示燈(Signal)


過載保護開關 內含(可搭配外露式端子台或公母接頭)


總量 24Kg 30Kg 30Kg 36Kg

主要分類

按照機箱外形尺寸分類

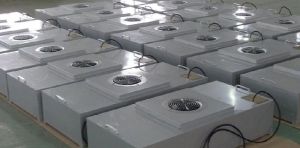

FFUFFU
根據用以安裝機組的吊頂龍骨中心線的距離,機箱模數尺寸主要分為:1200*600,代號為42;1200*900,代號為43;1200*1200,代號為44;600*600,代號為22;750*1500,代號為25;其它客戶定製的非標尺寸(custom-size,用CS表示)。
FFU按機箱材質不同分類
按照機箱材質不同分類分為標準型塗層鋼板(包括鍍鋅、鍍鋁鋅、噴塑等),代號為G;不鏽鋼板,代號為S;鋁板(鋁合金板),代號為A;其他材質,代號為O。
FFU按照電機方式分類
按照電機方式分類,可分為交流電機和無刷直流電機。交流單相電機代號為A1;交流三相電機代號為A3;直流無刷電機代號為EC。
FFU按照控制方式不同分類
交流供電機組按照機組控制方式不同分為單工況機組,用S表示;多工況分檔控制機組,用M表示;無級調控機組,包括調壓或變頻控制等此項可預設。
FFU按照機組靜壓不同分類
按照機組靜壓不同分為標準靜壓型和高靜壓型。標準靜壓型代號為S;高靜壓型代號為H。標準靜壓型此項可預設。
FFU按照過濾器效率不同
按照機組所帶高效過濾器效率不同可分為高效過濾器,代號為H;超高效過濾器,代號為U;機組入口如帶有粗效預過濾器代號為P,無預過濾器時可預設。

可選配件

1.德國ebm直流風機,具有節能、計算機集中控制、運行穩定、噪聲低、數位化調速等特性。在高效過濾器初阻力相等的情況下,可節能50%以上,實際運行費用低。可用一台計算機集中控制近8000台風機的運轉、調速、工作狀態查詢等。也可以選用泛仕達直流風機。
2.國產鋁葉輪離心風機,具有節能、計算機集中控制、運行穩定、噪音低、風量大、一般風速可達1.0m/s等特點。
3.ULPA超高效過濾器/初效過濾器。
4.圓形風管接口。
5.配置天花龍骨CEILINGGRID

包裝要求

1.機組包裝前應進行清潔乾燥處理。
2.機組包裝應有防潮、防塵及防震措施。
3.包裝箱中應有產品合格證、裝箱單等檔案。
4.產品合格證應包括檢驗結論、檢驗員章和檢驗日期。
5.裝箱單應列出所有的附屬檔案。

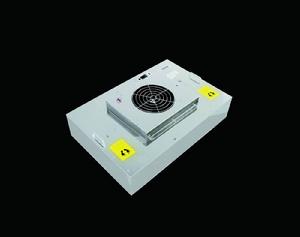

FFUFFU
6.每種型號規格的產品應至少提供一份產品說明書,說明書應至少包含以下內容:
1>基本情況,包括產品名稱、型號規格、材質、電壓、頻率、重量等。
2>主要技術參數,包括額定風量下的機外靜壓、功率,額定風量下的噪聲,同時應註明轉速、電壓、試驗工況。
3>產品性能曲線,必須提供的機組性能曲線包括:風量(風速)——機外靜壓曲線、風量(風速)——功率曲線,宜提供的機組性能曲線包括:風量(風速)——空氣效率曲線、風量(風速)——能效指數(EPI)曲線。
對於分檔運行的機組,應給出機組在不同的檔位下運行的性能曲線,對於無級可調機組,應至少給出3組性能曲線,包括最高工況、3/4工況,例如最高轉數為1800rpm\1350rpm以及900rpm轉速下的性能曲線。曲線中應註明工作範圍。
4>產品結構尺寸圖和電氣線路圖
5>安裝說明、使用要求
6>維護保養及注意事項
7>產品採用的標準

使用範圍

FFU適用於10~10000級無塵車間,便於整體運行集中控制;FFU適用於半導體、電子、平板顯示器和磁碟驅動器的廠家及光學、生物工業及其它對空氣中污染有嚴格控制要求的地方。以獨特的優勢合理的價格迅速占領市場。
高度低,系統設計時可節省氣室空間。輕量化結構設計,可符合各廠家的Grid系統安裝,更可依Grid系統,變更FFU結構尺寸設計。內部裝置擴散板.風壓擴散均勻,出風面風速平均穩定。金屬結構順風道內膽,永不老化.杜絕二次污染產生,表面光滑,風阻低.隔音效果優良。特殊入風口,風道設計,降低壓損與噪音的產生。馬達效率高,系統消耗電流低,節省能源成本。單相馬達,提供三段式調速,可依實際狀況調高或降低風速與風量。
