EVA膠片

1.EVA膠片簡介 2.EVA膠片分類及用途 （1.）

1.EVA膠片簡介
產品特性：超高透明性、牢固粘接力、持久耐候性。
2.EVA膠片分類及用途
（1.） 建築工程戶外專用EN VE中間膜

描述	型號	厚度	寬度	長度
超高透明	VE80A	0.80mm	2250/ 2300mm	50m
超高透明	VE50A	0.50mm	2250mm	80m
超高透明	VE40A	0.40mm	2250/ 2300mm	100m
超高透明	EN76A	0.76mm	2250/ 2300mm	50m
超高透明	EN50A	0.50mm	2250/ 2300mm	80m
超高透明	EN38A	0.38mm	2250mm	100m
超高透明	EN25A	0.25mm	2250mm	150m

礞砂彩色膠片

主要用途
建築工程戶外專用EN VE中間膜具有超高透明性、良好的粘結性、耐候性及抗衝擊能力，適用於戶外建築工程安全夾層玻璃、汽車玻璃、防彈玻璃等。
（2.）裝飾工程專用EVA中間膜

描術	型號	厚度	寬度	長度
深白	EN40C	0.40mm	2000mm	50m
磨砂白	EN40D	0.40mm	2000mm	50m
透明彩色	EN40E	0.40mm	2000mm	50m
礞砂彩色	EN40F	0.40mm	2000mm	50m

描述	型號	厚度	寬度	長度
透明	EN38B	0.38mm	2250/ 2000mm	100m
透明	EN25B	0.25mm	2250/ 2000/ 1850mm	150m
透明	EN20B	0.20mm	2250/ 2000/ 1850/ 1680mm	200m
寫真強化	EN15B	0.15mm	2250/ 2000/ 1850/ 1680mm	200m
寫真強化	EN10B	0.10mm	2250/ 2000/ 1850/ 1680mm	300m

彩色透明膠片

主要用途：
裝飾工程專用EVA中間膜常與PET背膜、寫真紙（PP、PVC）、絲綢、金屬絲、紙、玻璃纖維、織物等組合使用，20餘種顏色可供選擇，可生產出多種高品位極具藝術感的裝飾玻璃，主要用於娛樂酒店、廣場、居家移門、衛浴等裝飾裝潢。
3.加工工藝：
1.擦淨玻璃污點灰塵，保持乾燥（建議用酒精，易揮發）
2.擺置好玻璃和膠片，合併矽膠帶。（在玻璃合片完以後，玻璃四周要放絲網，利於抽真空。）
3.合併矽膠袋，啟動真空泵，先冷抽2-3分鐘，使真空值達到0.095Mpa以上。再推進加熱箱。

產品系列	產品型號	低溫段	保溫時間	高溫段	保溫時間	開箱冷卻	停止 抽真空
建築工程	VE-A	60℃	15-20mins	125-135℃	40-50mins	75℃	50℃
建築工程	EN-A	55℃	15-20mins	125-135℃	40-50mins	75 ℃	50℃
裝飾工程	EN-B,C,D,E,F	70℃	15-20mins	105-115℃	40-50mins	75℃	50℃

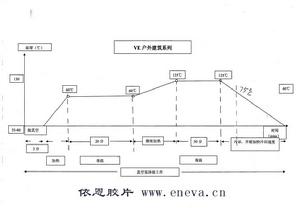

EVA膠片加熱示意圖

註：以上數據僅供參考，實際加工參數請根據機箱內熱傳遞速度、所用膠片厚薄度、加工層數、環境氣溫等因素做適當調整。

4.常見問題分析與解決方案：
現象： （原因分析） 【解決方法】
氣泡： （鋼化玻璃表面平整度差） 【 膠片厚度大於兩塊玻璃重疊變形尺度】

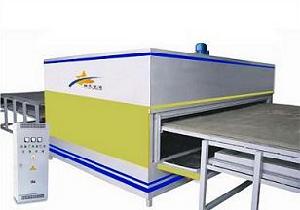

EVA夾膠玻璃設備

（膠片沒有完全熔化） 【提高箱內溫度或延長保溫時間】
（過早停止抽真空 ） 【 溫度降到50℃以下才可停止抽真空】
（真空袋漏氣） 【更換矽膠袋，保障真空泵運行，使真空度達到0.095Mpa】
脫膠： （加工溫度或保溫時間不夠 ） 【按工藝要求加工】
（玻璃表面不乾淨） 【 清潔玻璃表面污垢】
（膠片失效） 【確保膠片在有效期使用，開封后儘快用完】
自爆： （冷卻時散熱不均勻） 【冷卻時玻璃用木條隔開，利於均勻散熱】
（膠片未經去張力處理 【採用已去張力膠片】
透明度不夠： （加熱溫度不夠） 【提高加熱溫度，確保玻璃的溫度達到所需溫度】
5.注意事項：
·儲存時防止重壓，堆放時不宜超過三層。
·膠片打開後請及時使用。如未用完，請密封。存儲期不宜超過九個月。
·封邊劑、玻璃膠等附屬材料在使用前一定要充分確認其腐蝕性。這些材料中可能含有引起膜與玻璃脫落的材質。
6.補充知識
要了解“EVA膠片”，需要了解“EVA”的相關信息。
“EVA夾膠玻璃膠片”屬於“eva樹脂”的範疇。
EVA 相關知識
★基礎知識
化學品英文名稱： ethylene-vinyl acetate copolymer
化學品中文名稱：乙烯-醋酸乙烯共聚物
分子式： (C2H4)x.(C4H6O2)y
分子量： 2000(平均)
★EVA分類
乙烯與醋酸乙烯共聚物是乙烯共聚物中最重要的產品，國外一般將其統稱為EVA。但是在我國，人們根據其中醋酸乙烯含量的不同，將乙烯與醋酸乙烯共聚物分為EVA樹脂、EVA橡膠和vae乳液。
●醋酸乙烯含量小於40％的產品為EVA樹脂。
● 醋酸乙烯含量40％～70％的產品很柔韌，富有彈性特徵，人們將這一含量範圍的EVA樹脂有時稱為EVA橡膠；
●醋酸乙烯含量在70％～95％範圍內通常呈乳液狀態，稱為VAE乳液。VAE乳液外觀呈乳白色或微黃色。
EVA樹脂
EVA樹脂用途廣泛，一般情況下，醋酸乙烯含量在5%以下的EVA，其主要產品是薄膜、電線電纜、LDPE改性劑、膠粘劑等；醋酸乙烯含量在5%~10%的EVA產品為彈性薄膜等；醋酸乙烯含量在20~28%的EVA，主要用於熱熔粘合劑和塗層製品；醋酸乙烯含量在5%~45%，主要產品為薄膜（包括農用薄膜）和片材，注塑、模塑製品，發泡製品，熱熔粘合劑等。
聚合方法用高壓本體聚合（塑膠用）、溶液聚合（PVC加工助劑）、乳液聚合（粘合劑）、懸浮聚合。乙酸乙烯（VA）含量高於30%的採用乳液聚合，乙酸乙烯含量低的就用高壓本體聚合。
★EVA特性和用途
一． 特性
EVA樹脂的特點是具有良好的柔軟性，橡膠般的彈性，在-50℃下仍能夠具有較好的可撓性，透明性和表面光澤性好，化學穩定性良好，抗老化和耐臭氧強度好，無毒性。與填料的摻混性好，著色和成型加工性好。
它和乙酸乙烯含量和分子量、熔體指數關係很大。當熔融指數（MI）一定，乙酸乙烯（VAC）含量提高時候，其彈性、柔軟性、相溶性，透明性等也隨著提高。當VAC含量減少時候，則性能接近於聚乙烯，剛性增高，耐磨性、電絕緣性提高。若VAC含量一定時候，融體指數增加時，則軟化點下降，加工性和表面光澤改善但強度會下降，否則，隨MI的降低則分子量增大，衝擊性能和抗環境應力開裂性能提高。
乙酸根的極性使彈性和粘性增大，結晶性和電性能下降，溶於烴類溶劑和油類。
二． 用途
EVA樹脂用途很廣。一般情況下，乙酸乙烯含量在5%以下的EVA，其主要產品是薄膜、電線電纜、LDPE改性劑、膠粘劑等；乙酸乙烯含量在5%~10%的EVA產品為彈性薄膜等；乙酸乙烯含量在20~28%的EVA，主要用於熱熔粘合劑和塗層製品；乙酸乙烯含量在5%~45%，主要產品為薄膜（包括農用薄膜）和片材，注塑、模塑製品，發泡製品，熱熔粘合劑等。如：
（1）薄膜、薄片及層合製品：具有密封性、粘合性、柔軟性、強韌性、緊縮性，適合彈性包裝薄膜，熱收縮薄膜，農用薄膜，食品包裝薄膜，層合薄膜，可以用於做聚烯烴層壓薄膜的中間層。
（2）一般用品：具有柔韌性，抗環境應力開裂性，耐氣候性好的優點，適合工業用材料有電力電線絕緣皮包，家用電器配件，窗密封材料等。
（3）日用雜貨類有運動用品，玩具、坐墊、束帶、密封容器蓋、EVA橡膠足球等。
（4）汽車配件有避震器、擋泥板、車內外裝飾配件等。
（5）發泡製品：加壓發泡有泡沫塑膠拖鞋、涼鞋、建築材料等。注塑發泡有各種工業零部件，女用鞋底，熱熔粘合劑等。
EVA新世紀福音戰士劇場版BD&DVD隨機附贈的膠片
膠片拍賣價錢高達幾十萬日圓!
