EXPERT MOLDBASE EXTENSION, 模具專家系統擴展是PROE軟體的模具設計外掛,是PTC公司合作夥伴BUW公司的產品。EMX可以使設計師直接調用公司的模架,節省模具設計開發周期,節約成本,減少工作量。EMX 還使模具製造公司能夠直接在模具組件和元件中獲取他們自己獨有的設計標準和最佳做法。會自動創建模具開模的模擬(包括滑塊、斜頂機構和頂桿模擬)。Emerald Management Xtra-《Emerald管理學全集》(簡稱EMX)資料庫包含Emerald 111種管理學期刊的全文、Emerald Management Review管理學評論,以及案例分析、預選文集、訪談、書評、專業的教學資源和作者及研究資源在內的許多管理學科其他輔助內容。

簡介

當今, 製造工程師面對的最大挑戰是在模架設計和細化中找出時間來加強質量、速度和創新。全球最成功的模具製造商傾向於使用的解決方案就是 Pro/ENGINEER 模架設計專家擴展 (EMX)。

Pro/ENGINEER EMX 是模具製造商和工具製造商必不可少的附加工具,利用它無需執行費時、煩瑣的工作,也無需進行會降低產品開發效率的數據轉換。

Pro/ENGINEER EMX 允許用戶在熟悉的 2D 環境中創建模架布局,並自動生成 3D 模型從而利用 3D 設計的優點。2D 過程驅動的 圖形用戶界面引導您做出最佳的設計,而且在模架設計過程中自動更新。您既可以從標準零件目錄中選擇標準零件( DME、HASCO、 FUTABA、 PROGRESSIVE、 STARK 等),也可以在自定義元件的目錄中進行選擇。由此得到的 3D 模型可在模具開模的過程中進行干涉檢查,而且可以自

動生成交付件(例如工程圖和 BOM)。

Pro/ENGINEER EMX 提高了設計速度,原因是獨特的圖形界面使您能在自動放置 3D 元件或組件之前快速實時地進行預覽。放置了元件後,會自動在適當的鄰近板和元件中創建間隙切口、鑽孔和螺絲孔等操作,因而消除了煩瑣的重複性模具細化工作。EMX 還使模具製造公司能夠直接在模具組件和元件中獲取他們自己獨有的設計標準和最佳做法。如果您希望加快模架設計速度,以便有更多時間來開發更優質、極具創新性的設計,那么,Pro/ENGINEER 模架設計專家擴展就是理想的解決方案。

特點

特點一

快速選型及修改下列內容

模架及配件。

選取頂針規格,自動切出相應的孔位及沉孔。

按預先定義的曲線輕易設計運水孔,安裝水喉水堵。

系統預設BOM及零件圖。

特點二

完整的滑塊結構,包含螺絲,銷釘及自動切槽。

完整的開模機構,包含螺絲,銷釘及自動切槽

完整的斜頂結構,包含螺絲,銷釘及自動切槽

模擬開模過程

平面圖中的孔表功能。

特點三

——自動化配置

預設所有標準件的名稱

預設各類零件的參數及參數值

螺栓,銷釘自動安裝。

各類零件自動產生並歸於相應圖層

各類簡化表達

預設所有的螺栓,銷釘及頂針的孔位間隙。

特點四

——模具標準件供應商資料庫完善

Imperial (inch)

D-M-E

Progressive

PCS

National

HASCO

Metric (mm)

HASCO

Meusburger

STRACK

KLA

EOC

D-M-E

Futaba

Misumi

特點五

--Expert Moldbase Extension (EMX) Compatibility Roadmap

EMX Compatibility RoadmapEMX Compatibility Roadmap

技術特性和規範

專門的 2D GUI允許立即自定義模架和元件

自動裝配元件 — 輕鬆“選擇和放置”

所有必要的間隙孔、螺紋、沉孔等均自動添加到模板中

完全標註尺寸的零件級特徵

可以創建、保存和重複使用自定義的元件

自動的層和簡化表示使查看更輕鬆

標記標準和非標準的模具元件

能夠通過完整的過程獲取客戶零件

供應商目錄包括:DME、DMS、EOC、FUTABA (Misumi)、HASCO、KLA、MEUSBURGER、PEDROTTI、RABOURDIN、STRACK、PROGRESSIVE、NATIONAL、PCS 和其他

智慧型模架組件和元件

自動功能,例如即席自定義、元件尺寸調整、放置、修剪、間隙切口和螺紋創建:

完整的模架組件

模板和保溫材料

導柱、導桿和回程桿組件

支持的多型腔和多腔模具

支撐柱組件

碰鎖組件

定位環和主流道襯套

頂桿(包括套筒頂桿)

螺釘和墊圈

定位銷

帶有接頭、塞和 O 形環的冷卻迴路

滑塊和斜頂機構組件

自動創建工程圖、孔圖表和 BOM

在創建和最佳化組件時,Pro/ENGINEER EMX 會更新 BOM 和裝配圖。所有組件和模板的工程圖(包括孔圖表)均自動創建。也可自定義工程圖

和 BOM 布局。

模具開模和頂出模擬

會自動創建模具開模的模擬(包括滑塊、斜頂機構和頂桿模擬)。可以在模具開模順序期間自動檢查干涉。

獲取公司特定的最佳做法和標準

可以在目錄中獲取公司特定的最佳做法和標準。員工可以修改現有的目錄模型,或根據公司認可的標準創建新的模型。

語言支持

英語、德語、法語、義大利語、西班牙語、日語、中文(簡體和繁體)以及韓文

平台要求

Microsoft Windows(XP、2000 和 NT 4.0)

目前最高版本為EMX 9.0

數據

Emerald Management Xtra-《Emerald管理學全集》(簡稱EMX)資料庫包含Emerald 111種管理學期刊的全文、Emerald Management Review管理學評論,以及案例分析、預選文集、訪談、書評、專業的教學資源和作者及研究資源在內的許多管理學科其他輔助內容。

版本

PTC EMX 7.0PTC EMX 7.0

PTC Creo EMX 9.0發布於 2014-11-21

PTC Creo EMX 8.0發布於 2012-12-19

PTC EMX 7.0 發布於 2012-05-31

PTC EMX 6.0 發布於 2010-11-15

PTC EMX 5.0 發布於 2009-12-17

PTC EMX 4.1 發布於 2007-12-09

PTC EMX 4.0 發布於 2006-07-28

安裝

以下安裝方法適用於creo2.0軟體,講解EMX8.0模具設計外掛安裝在creo2.0軟體上面的過程!

EMXEMX

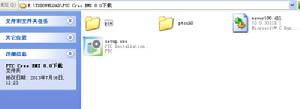

1:下載EMX8.0,打開軟體安裝包,如下圖:

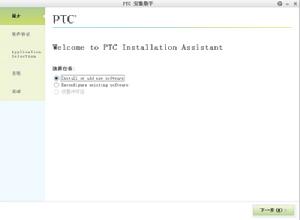

2:點setup.exe,進入到軟體的安裝界面,如下圖:

EMXEMX

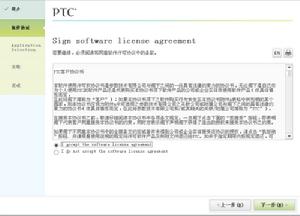

3:選擇同意安裝條款,點下一步,如下圖:

EMXEMX

4:選擇你要安裝的硬碟路徑,如下圖:

EMXEMX

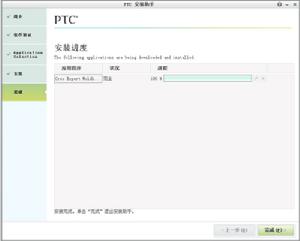

5:點安裝後,進入到安裝狀態,直到完成,並退出。

EMXEMX

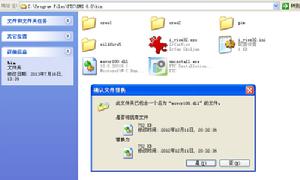

6:EMX8.0安裝完成後,還不能直接使用,需要對EMX8.0進行破解,複製EMX8.0軟體包中的msvcr100.dll複製到PTC\EMX 8.0\bin\,替換掉原來的檔案;

EMXEMX

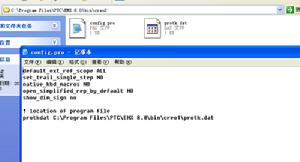

7:用記事本打開PTC\EMX 8.0\bin\creo2\config_pro

EMXEMX

8:複製記事本中的內容到CREO2.0啟動目錄下的config檔案中,貼上後保存即可;啟動CREO2.0,就會看到在選單欄增加了EMX常規選項,如果你是用CREO2.0做模具設計的,就可以使用啦!

EMXEMX

查找方法

在安裝EMX8.0的過程中,如果你不知道要替換的config_pro檔案在creo2.0 軟體中的位置,請按以下方法進行查找!

EMXEMX

1:啟動creo2.0軟體後,點檔案,會彈出如下圖的對話框:

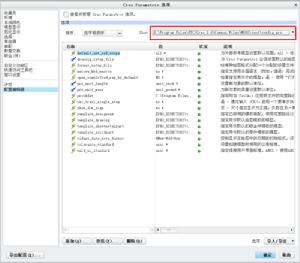

2:打開選項,按下圖紅框內的顯示來查找congfig_pro檔案就可以了。

EMXEMX
