EDTV(EnhanceddefinitionTelevision),即增強清晰度電視。其水平掃描行數為500線-700線,主要是對應現有電視解析度量級,其圖像質量為演播室水平。

EDTVEDTV

EDTV(EnhanceddefinitionTelevision),即增強清晰度電視
其水平掃描行數為500線-700線,主要是對應現有電視解析度量級,其圖像質量為演播室水平。

HDTV、EDTV、SDTV介紹

EDTVHDTV
HDTV為英文HighDefinitionTelevision的縮寫,意為高清晰度電視。高清晰度電視必須至少具備720線逐行(720p)或1080線隔行(1080i)掃描,螢幕縱橫比為16:9,音頻輸出為5.1聲道(杜比數字格式),同時能兼容接收其它較低格式的信號並進行數位化處理重放。
EDTV為英文EnhancedDefinitionTelevision的縮寫,意為增強高清晰度電視。要求電視至少具備480線逐行(480p)掃描,音頻輸出為杜比數字格式。
SDTV為英文StandardDefinitionTelevision的縮寫,意為標準高清晰度電視。要求電視至少具備480線隔行(480i)掃描。該標準是高畫質電視標準的最低標準。

HDTV、EDTV、SDTV區別

HDTV、EDTV與SDTV區分了數位電視機重現各種畫質之數位電視廣播訊號的能力。電視台可以用ATSC數位電視標準中18種畫面格式的任一種來播送數位電視節目,高畫質數位電視機(HighDefinitionTelevision,HDTV)能接收全部ATSC18種數位電視畫面格式,並且用交錯式1080條掃描線(1080i)或循序式720條掃描線(720p)的掃描方式重現高畫質數位電視(HDTV)節目原來的品質,不會將高畫質的節目訊號降低品質播出。

加強畫質數位電視機(EnhancedDefinitionTelevision,EDTV)能接收全部ATSC18種數位電視畫面格式,並且用循序式480條掃描線(480p)的掃描方式播放顯示出節目畫面。標準畫質數位電視機(StandardDefinitionTelevision,SDTV)能接收全部ATSC18種數位電視畫面格式,而且用同於現有模擬電視的交錯式480條掃描線(480i)的掃描方式來播出所有18種的畫面格式。這表示原本用高畫質播送的數位電視節目品質被大大降低以搭配電視機480條掃描線的品質。

EDTV電視盒示例

EDTV電視盒的設計構造和技術

EDTVeDTV液晶電視盒

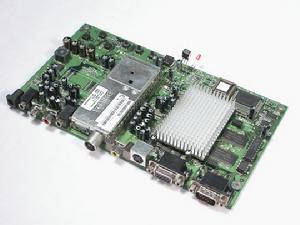

打開EDTV電視盒,發現它帶有防輻射鋼板,可以有效的減少輻射。華衛EDTV液晶電視盒的設計上很多方面借鑑了ATI顯示卡,它採用四層PCB板,做工工整,而且它的所有元器件在電視盒中均是最高檔次的。華衛EDTV液晶電視盒的設計相當成熟穩健,此板型已先後有12個改版,正式上市時會是定型的REV14以上的版本。

這個EDTV電視盒使用的是飛利浦電視專用高頻頭FQ1216ME/IH,和許多常見電視接收設備,比如ALLinWonderRadeon/ALLinWonderRadeon7500等使用的高頻頭相同。飛利浦的數十種高頻頭分別用在各種不同的設備上,共同占據了大半市場。飛利浦高頻頭充當接收和調諧電視信號的作用,和電視效果有著直接的關係。目前飛利浦高頻頭主要分為DVB(DigitalVideoBroadcasting)和ATV(AnalogTeleVison)兩大類,其中DVB類高頻頭主要包括這幾種:有線上網調諧器(主要用在DVB-modem上),衛星數位調諧器(主要用在DVB-S上),有線數位調諧器(主要用在DVB-C上),地面數位調諧器(主要用在DVB-T和HDTV上),而ATV類高頻頭主要包括全頻電視調諧器和臥式視頻調諧器兩種,全頻電視調諧器主要在電視上使用,而臥式視頻調諧器則是使用最為廣泛的高頻頭之一,CAR-TV,DVR設備,液晶電視,PC-TV,多媒體卡上往往都是用它。飛利浦此類產品成熟而且穩定,因此得到廣泛採用,並且已經用了好多年了,ALLinWonderRadeon8500DV上使用的可程式晶片式調諧器比起這些模擬式調諧器來固然先進而且性能優良,但其價格昂貴,而且發熱量較大,用在電視盒上,勢必讓價格和發熱量大增(eDTV液晶電視盒本來就有一個熱量來源),得不償失,因此ALLinWonder9700PRO也再次用回原來的這種飛利浦臥式視頻調諧器。因此,華衛eDTV液晶電視盒使用此高頻頭是非常妥當的,而正式上市的產品也改用了FI1256MK2/I高頻頭(這個是樣品),它增加了對D/K制式的支持,通吃PAL全制式,使用TDA5736M+TSA5523+TDA9800T晶片,同樣是VST+PLL+VIF頻率合成,輸入頻率在49.75-863.25MHZ。

EDTVeDTV液晶電視盒
儘管相對便宜一些,但高頻頭在電視卡/電視盒的總成本中仍然占有很大的比例,因此很多電視卡/電視盒往往採用廉價的非專用高頻頭,成本和價格減少的同時,性能也一併縮水了。華衛eDTV液晶電視盒上使用了華邦W27C010P-70BIOS,可改寫和升級。在BIOS旁安裝了一顆32位DSP(digitalsemaphoreprocessor)處理器,正式產品上可能就會採用三星S3P84554XZZDSP處理器。現在由DSP(數位訊號處理器)和通用處理器共同組成系統是非常常見的設計,可以達到很高的工作效率,因此得到廣泛的採用,DSP處理器也成為銷量最大的處理器品種之一。三星的這種DSP處理器功能單一,單獨使用是沒什麼用處的,但它的出色運算能力,使它能夠做好一個助手的角色,在這個電視盒上發揮重要的作用。

華衛eDTV液晶電視盒使用了大量的濾波電容。在林立的電容中,有一顆普誠PT2313L,它是負責處理聲音的四聲道音效處理晶片,具有高低音控制,響度控制,獨立靜音等功能。PT2313L使用I2C控制介面,20針SSOP封裝,而且和原來的TDA7313針腳定義完全相同可以互換,它的性能是不錯的,失真率與噪音都很低,音量衰減率僅為1.25dB/級,加上三星DSP處理器的協助,聲音方面在電視盒中算是很好的配置了。

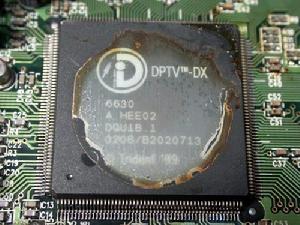

這個就是華衛eDTV液晶電視盒的核心部分:泰鼎(Trident)DPTV-DX晶片,三星DSP處理器主要就是給它打下手的。DPTV-DX的性能,說高不高,說低不低,和專業級別的比它是有所不及,但在業餘的設備比如電視機電視盒中,它可就是最強的裝備了!Trident自顯示卡市場失利之後,就更加專注於電視產品的開發了,DPTV-DX就是Trident的得意之作,它是一顆強悍的準高清晰圖形處理晶片,它的全名叫作DigitalProcessTV,最重要的功能就是進行電視信號的調頻工作,這和同類產品並沒有什麼區別,但是,在對Digital電視及視頻信號的處理上,幾乎沒有其他同類產品可以及得上Trident的DPTV系列,因此國內的電視機廠商自99年DPTV晶片問世以來,就紛紛開始採用DPTV,現在國內家電業的強者,如康佳TCL長虹海信創維等都在自己的高端產品上採用了DPTV系列晶片,而藉助DPTV系列晶片強大的性能,這些國產彩電已經可以達到和日本松下的高端彩電GiGa系列幾乎相同甚至更為超前的技術等級。目前國內的變頻和逐行掃描彩電有七成以上都採用了DPTV晶片,而同樣採用DPTV晶片的華衛eDTV液晶電視盒,性能也是一樣的強勁。

EDTVEDTV
華衛eDTV液晶電視盒中,銀白色散熱片下的就是這顆DPTV-DX晶片,它的發熱量很大。
華衛eDTV液晶電視盒採用了SDRAM靜態快取,並預留了LBC口。它使用的是四顆現代7ns顆粒,總容量為8M,雖然和顯示卡沒得比,但是和其它一般只有1,2M快取的電視盒比起來,已經是很豪華的了,因此它可以更流暢的處理視頻流,並且可以實現一些高級功能。

電視收視效果

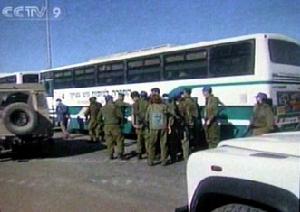

華衛eDTV液晶電視盒的自動調頻可達125個頻道,其頻道掃瞄使用9宮格視窗來顯示預覽畫面,直觀而且獨具一格。我在無線和有線兩種模式下分別測試了華衛eDTV液晶電視盒。無線模式下,雖然沒有接天線,但是它仍然可以接收到將近二十個電視台的節目。以下是無線模式下的電視畫面。文字是抽象的,大家看看收看電視的實際畫面。儘管信號並不理想,但華衛eDTV液晶電視盒收看電視的效果仍然不錯,畫面清晰,色彩自然。
在連線有線電視天線後,華衛eDTV液晶電視盒可以接收到57個頻道的電視節目(這跟地區,時間段有關係),以上則是接上有線電視天線時的電視畫面,這個時候的電視畫面更加出色,全無噪點等雜訊,畫面清晰純淨,而且色彩非常好,即使是在一些其它電視機和電視盒上老大難的過渡色和皮膚這類顏色,它都能表現的相當好,而且,除了這些,畫面也確實沒有閃爍的現象。

eDTV電視盒優點

EDTV華衛eDTV液晶電視盒

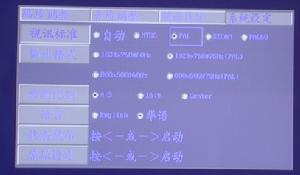

華衛eDTV電視盒可以通過前面板和遙控器來操縱,它帶有圖畫模式選單功能,並且支持半透明OSD(OnScreenDisplay)功能,選單是多國語言版本,而在國內銷售的產品自然會加入全簡體中文或者繁體中文的選單,讓大家使用起來感到十分方便。

華衛eDTV電視盒不但畫面出色,而且可調整畫面比例,帶有16:9、4:3、Center三種模式,它還支持噪聲抑制功能,通過各種精細的調節,可以達到更好的效果;在搜尋和管理電視頻道方面也很輕鬆,而且它提供藍色顯示保護螢幕的功能,在掃瞄或切換頻道時,可以防止LCD螢幕發出聲音。華衛eDTV電視盒可以同時連線電腦的音效卡和顯示卡,顯示器,AV和S端子視頻輸入等多種的設備,並且進行自由切換。值得一提的是,它不但支持1024*768@75Hz(隱藏模式下有1024*768@85Hz)的畫面,而且在切換到PC畫面時,雖然其他電視盒往往畫面會出現問題比如閃爍等,與顯示卡直接連線顯示器的效果相去甚遠,而華衛eDTV電視盒卻好的多,乍一看幾乎看不出什麼區別。

eDTV電視盒在接收和顯示電視節目的時候,其最大特點是可以把50Hz的電視信號轉換成60Hz,甚至75Hz(PAL),這樣一來,畫面給人的感覺要好得多了,而且是使用顯示器觀看電視,即使看電視或者其它視頻內容的時間比較長,也不會那么疲勞。
