簡介

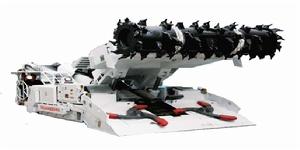

DY-150型採煤機為全液壓牽引單滾筒式採煤機，適用於高檔普采工作面，也可用在普采或綜采工作面。其型號的意義是：D—單滾筒；Y—全液壓傳動；150—電動機功率為150kW。它與刮板輸送機、單體液壓支柱、金屬鉸接頂梁和泵站配套組成聯合採煤機組，在長壁工作面可實現落煤、裝煤、運煤和推移輸送機的高檔機械化採煤；當工作面中配有液壓支架時，也可實現綜合機械化採煤 。
用途和使用範圍
DY-150型採煤機的使用範圍是：煤層厚度為1.3~2.5m；工作面長度以100~200m為宜；煤質中等硬度以上；煤層傾角在15°以下，若工作面傾角在15°以上時，需配防滑絞車。該機在較軟煤層中使用時，可換配100kW的電動機（即DY-100型）。
主要組成部分
DY-150型採煤機主要由牽引部、電動機（包括電控部分）、截割部（包括搖臂）、滾筒、弧形擋煤板、調高油缸、噴霧裝置、底托架、電纜架、牽引鏈及緊鏈裝置等部分組成。其各主要部件的作用是；牽引部：使採煤機騎在刮板輸送機的槽幫上沿工作面進行往復移動，以實現連續割煤。
電動機：是驅動牽引部和截割部的動力源。
截割部：是使電動機的動力通過齒輪傳遞給截煤滾筒，以實現落煤和裝煤。搖臂起傳動和支承滾筒的作用。
底托架：為固定整台採煤機機身的基座，也是採煤機支承在刮板輸送機上的導向滑動部分。
弧形擋煤板：將由螺旋滾筒割下來的煤塊順利地裝入刮板輸送機，並改善落煤時煤塵飛揚狀況。
調高油缸：用以實現搖臂的升降。
內外噴霧裝置；起滅塵和冷卻的作用。
緊鏈裝置：採煤機在工作時，使松邊的牽引鏈保持一定的張力，以保證採煤機的平穩運行 。
傳動系統

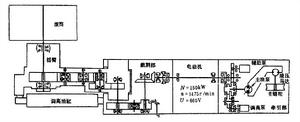

DY-150型採煤機的傳動系統如圖所示。
DY-15型採煤機結構特點
DY-150型採煤機具有以下特點：
（1）採煤機牽引部的調速手把設在採空區一側。手把的轉角大小，直接控制採煤機牽引速度的大小。在靠採空區一側的儀表腔內裝有高、低壓力表及背壓表，並有油位指示器，便於司機監視牽引部的工作狀況。所有電控按鈕均集中在牽引部側面的按鈕箱蓋板上，操作方便、安全。以上這些裝置均為對稱布置，便於倒換工作面。
（2）採煤機採用⌀22×86mm礦用圓環鏈進行牽引。主鏈輪及導向鏈輪為水平布置。牽引部的主鏈輪通過圓環鏈而牽引整台採煤機在溜槽上往復運行。圓環鏈的兩端與固定在刮板輸送機機頭、機尾上的液壓緊鏈裝置連線，使牽引鏈的松邊始終保持30~50kN的初張力，以免產生擠鏈和卡鏈現象，使採煤機工作可靠、平穩和安全。
（3）電動機安設在牽引部與截割部之間，三者用螺栓連線成一體。電動
機的一側裝有電控載波發射裝置和換向開關。電動機的換向手把設在上部。
（4）截割部的搖臂較長（1168mm），調高範圍大，並布置得靠近機體的中心，比側置式搖臂的控頂距小，機身穩定，裝煤效果好。搖臂的迴轉支承採用對稱布置，改善了軸承的受力情況，保證齒輪正確嚙合。截割部採用四級齒輪減速機構進行傳動，前兩級設定在固定減速箱內，後兩級設定在搖臂內。將一軸小圓弧錐齒輪裝在另一軸孔內，二軸大圓弧錐齒輪進行反裝，截割部機殼翻轉180°，可實現左、右工作面的調換，而電動機旋向不變。
（5）搖臂的升降由布置在搖臂側面的調高油缸進行調節。調高油缸安設在機體外，以便於維修。調高油缸的換向手把安裝在牽引部變速手把的下側，以利於集中操作。
（6）整台機身與底托架的固定除用6條M30×2螺栓外，還有與截割部固定減速箱端部連線的左、右拉板，以及卡入牽引部缺口內的定位板，從而使機身與底托架形成一個牢固可靠的整體 。
