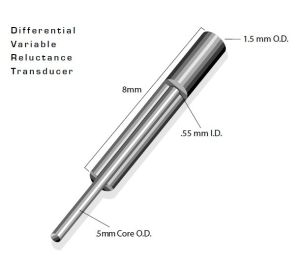

DVRT

DVRT (Differential Variable Reluctance Transducer)，是指差分可變磁阻感測器，是直線位移感測器的一種。工作原理是利用鐵芯線上圈內移動時引起的電壓變化作為參考值，得出實際的物體位移

定義與原理

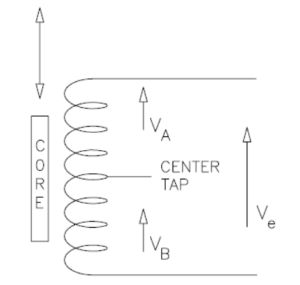

電路原理圖

DVRT位移感測器的組成包括兩個線圈和一根磁性鐵芯，鐵芯可以自由移動，如圖所示。整個電路是一個惠斯通二分之一橋，線圈左右半橋的激勵部分。當鐵芯處於中間時，Va=Vb；當鐵芯向上或向下運動時，Va與Vb的值一隨之變化。根據Va與Vb的變化便可以輕鬆算出鐵芯的位移量。

DVRT的作用

DVRT可以用來測量物體的伸長度、震動頻率、振幅、物體厚薄程度和膨脹度等精確數據。
