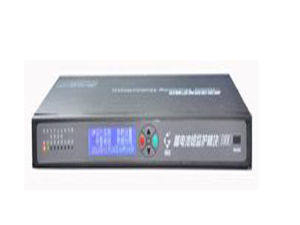

一、DBM-Z300蓄電池線上監測系統產品簡介
DBM-Z300蓄電池線上監測系統是為滿足UPS、EPS、直流電源、通信電源等系統而設計的一款線上式蓄電池監控及自動維護系統。可完成對電池組電壓、電池電流、單體電池電壓、單體電池內阻、電池環境溫度、蓄電池單體負極溫度及電池電壓均衡度、剩餘容量和放電可持續時間等監測和告警功能。能對蓄電池組進行自動均衡電壓維護。用於對2V、6V、12V蓄電池進行線上監測。
二、DBM-Z300蓄電池線上監測系統主要功能
1.線上監測功能：實時監測的蓄電池組的：運行狀態，組端電壓、充放電電流、單體電壓、單體電池負極溫度、電壓均衡度、電池組容量、放電可持續時間；
2.線上內阻檢測功能：線上檢測每節蓄電池內阻，蓄電池線上監測系統採用直流內阻線上測試技術，特徵點高速捕捉，多重保護及自檢功能。因此完全有效解決了線上、安全、準確測得蓄電池內阻存在技術難題。測試過程無須將充電機與蓄電池組斷開，不影響直流系統正常運行，測試不受充電機紋波及外界環境干擾，數據測量準確、穩定。
3.異常告警功能：市電中斷告警，蓄電池組總電壓、電流、單體負極溫度、單體電壓、單體內阻、電池組容量、放電可持續時間等參數超過閾值告警。
4.線上自動均衡維護功能：線上自動均衡維護功能：在蓄電池處於浮充狀態時自動巡檢各單體電池電壓，並針對低於設定浮充電壓的電池（長期欠充）進行階段性補充充電，並對過充電池進行單體放電以解除過充狀態；確保電池組浮充時保持電壓均衡，使每節電池都始終處於最佳活性狀態。能有效防止電池因長期過充而失水或長期欠充而硫化，同時能夯實電池，提高電池能量吸收比，從而提高電池組的備用時間和使用壽命。打破“水桶原理”即使有落後電池存在也不會再影響其他電池性能。同時為日常維護中容量、內阻試驗提供一個“起點”一致的試驗平台
5.線上自動脈衝活化維護功能：在浮充狀態下自動對性能落後的單節電池提供正負脈衝電流進行線上活化，激活蓄電池內部電極板的結晶和硫酸的沉澱，防止蓄電池因長期浮充而導致的硫酸鹽化，消除由內部引起的安全隱患。
6.核對性放電維護功能：1）系統可遠程控制線上充放電模組，對電池組對進行線上充放電，達到節能環保的作用，可設定四個核對性放電終止條件（總電壓、單體電壓、放電容量、放電時間），到達任一設定條件，並能將核對放電和充電數據進行單獨存放，便於分析處理。蓄電池組放電完成之後自動轉為線上充電，設計的充電模式是“恆流→（均充穩壓值）定壓減流→（自動判別轉為）涓流浮充”，具有充電速度快、充電還原效率高、無需人工值守、超長時間充電無過充電危險、確保蓄電池使用壽命等優點。2）系統可遠程控制假負載模組進行放電，可選擇不同小時率，可設定四個核對性放電終止條件（總電壓、單體電壓、放電容量、放電時間），到達任一設定條件，並能將核對放電數據進行單獨存放，便於分析處理。
三、DBM-Z300蓄電池線上監測系統產品特性
1.模組化架構設計，每個本地主機可監控2組，每組最多256節電池數據，每個採集模組負責12節電池的數據採集，系統可對任何電壓等級的閥控式鉛酸電池或磷酸鐵鋰電池組進行線上監測和維護，模組化解決方案配置更加靈活，安裝更加方便快捷。
2.採集維護模組配有撥碼器無需固定編號，可自由調換，安裝維護方便快捷。
3.顯示與指示：採用7寸彩色觸摸液晶屏，螢幕液晶直觀顯示蓄電池運行狀態、自動維護狀態、設備存儲狀態及各項運行參數和告警記錄。面板具有電源、設備故障、越限報警指示燈。
4.參數設定：設備具有就地和遠方對系統基本數據的重新設定、更改、刪除功能。可就地進行參數設定或遠程調閱和配置裝置參數。
5.告警方式：現場聲光告警（可消音）、上位機及監控端告警、手機簡訊告警（配備GPRS模組可同時給4個以上手機傳送告警簡訊。）
6.系統可擴展強，如後續添加蓄電池組監測均可方便加入統一管理。
7.供電方式：交流、直流、交直流供電可選。
8.安全隔離：裝置和電池間所有連線都必需採用保險線；
9.可根據客戶現場情況，靈活選擇有線方式或無線方式進行組網和傳輸數據。
四、DBM-Z300蓄電池線上監測系統技術指標
1.組端電壓測量： 電池組電壓測量範圍0～600V
2.單體電壓測量：單電池電壓測量範圍0～16V 電壓測量精度±0.3%
3.單體內阻：測量範圍0～32000mW 內阻測量精度±2%
4.電流測量：電流測量範圍0～2000A（可選感測器）電流測量精度 ±1%
5.溫度測量：溫度測量準確度±0.5℃
6.均衡：均衡精度＜5mv
7.數據採集： 採集方式線上式
採集間隔時間1分鐘(默認),可程式
8.通信方式：內部RS485
外部RS232、RS485、乙太網、MODEM（可選） 光纖接口
9.控制方式：現場主機自動控制,也可遠端控制中心控制
10.輸入電源：AC100～240V或DC48\DC220
11.輸入絕緣電阻：≥10MΩ，600V
12.尺寸：主機：19英寸2U高標準機箱採集維護模組：120mm×85mm×36mm
13.工作環境：環境溫度：0～40℃ 相對濕度：<85%
