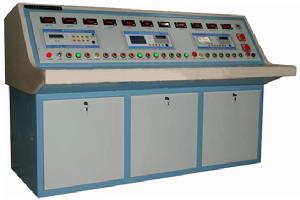

產品簡介
（2） 數據處理採用自動存儲和微機列印方式。試驗數據全部實時填入相應表格，避免人工轉抄記錄過程，保證了數據的真實、可靠。
（3） 可設定電壓電流比率，直接顯示測量值；
（4） 試驗台採用Access資料庫保存原始數據，可方便的將被試驗設備的全部參數、試驗數據、環境溫度、試驗日期等資料一併存儲，形成設備檔案，便於日後查詢分析。
（5） 可測量低功率因數範圍的功率；
（6） 抗干擾性強，有過載報警指示，線路接錯保護，具有過壓、過流保護等功能。
技術參數
變壓器綜合試驗儀由三大部分； 2、各測試單元數據收集系統； 3、強電控制及儀表監視綜合系統；
變壓器 綜合試驗儀軟體介紹
1、軟體安裝條件能在Windows 98 、Windows 2000、Windows XP 等軟體下正常工作；
2、軟體的基本功能：
① 變壓器綜合試驗台軟體可操作控制變壓器變比測試儀、變壓器繞組直流電阻測試儀、變壓器特性測試儀；
② 變壓器綜合試驗台軟體可按試驗編號、容量、試驗日期查詢；
3、變壓器綜合試驗台軟體的具體要求：
① 軟體人機界面友好，操作直觀簡單；
② 軟體工作既可自動接收下傳數據、亦可人工錄入數據。
⑵、電壓/電流互感器控制櫃（選配）；
⑶、電源控制櫃（選配）；
⑷、系統輔助櫃（選配）；
⑸、變壓器空負載特性測試儀（功率分析儀）；
⑹、變壓器直流電阻測試儀；
⑺、變壓器變比組別測試儀；
⑻、高壓試驗變壓器；
⑼、中頻發電機組；
⑽、感應調壓器；
⑾、溫度巡檢儀；
⑿、溫度感測器；
⒀、局部放電檢測系統（選配）；
⒁、PLC控制器； ⒂、工業計算機及專用軟體； ⒃、視頻監控系統。
技術指標
1、輸出電流：5A、10A
2、測量範圍：5A：1mΩ～4Ω 10A:1mΩ～1Ω
3、解析度：1μΩ
4、測試精度：0.2級
5、工作溫度：-10℃～50℃
6、工作濕度：0～80%
7、工作電源：AC 220V±10% 50Hz±1Hz
主要技術指標：
>測量範圍: 0～2000Ω。(共六檔)
>測試電流: 5A(20mΩ～2Ω); 0.5A(20Ω); 0.05A(200Ω) ; 0.005A(2000Ω) 。
>解析度: 1μΩ(20mΩ檔); 10μΩ(200mΩ檔); 0.1mΩ(2Ω檔); 1mΩ(20Ω檔); 10mΩ(200Ω檔); 0.1Ω(2000Ω檔) 。 >準確度: 1mΩ～2000Ω ( ±0.5 % )
>整機功耗:≤100W
>工作溫度與濕度: 0℃～40℃; ≤ 85 % RH
>耐壓: AC1.5kV 50HZ 1min
>工作電源: AC220V 50 HZ (±10 %)
>尺寸:350mm(L)× 260mm(W)× 140mm(D)
>重量: 約3kg
主要作用
用於測試開關觸點、斷路器接點、母線、接點、SF6開關、各種連線、熔斷器及鐵路的連線的直流電阻。工作原理：M400利用一個可控矽整流電路進行調整測試電流預定值，此電流經過整流、濾波後被施加在被測樣品，直接測出阻值。在這個電流中，電壓施加在未知的被測電路和已知阻值的電路後進行比較，讀數顯示在數字安培計上。測式原理採用四端測試方式，四端連線的方式被用於被測的未知電阻及其並聯的電路上，測試電路及其選擇開關決定測試範圍。
安全措施
1、使用本儀器前必須認真閱讀本手冊。
2、儀器的操作者應具備一般電氣常識。
3、儀器使用避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所。
4、儀表應避免劇烈振動。
5、測試完畢後一定要等放電報警聲停止後再關閉電源，拆除測試線。
6、測量無載調壓變壓器，一定要等放電指示報警音停止後，切換檔位。
7、在測試過程中，禁止移動測試夾和供電線路。
注意事項
1、對無載調壓繞組，不允許在測試過程中或未放完電時切換無載分接開關。
2、對感抗性測試對象，在沒有放完電（蜂鳴器鳴響時）情況下，不允許拆除測試線，以免遭電擊。
3、測試過程中遇到外部AC220V突然斷電，儀器將開始自動放電，此時不允許立即拆除測試線，5分鐘後方可拆線。
