簡介

60年代，蘇軍摩步師和空降師裝備了新的式122毫米榴彈炮，用以替代使用多年而裝備數量又多的M-30式（1938年式）122毫米榴彈炮。與老式榴彈炮相比，D-30在結構和性能上有很大不同：增大了藥室容積。加長了身管，因而提高了初速，增大了射程（由11.8千米增大到15.3千米）；由螺式炮閂改為半自動立楔式炮閂，提高了射速（由5-6發/分提高到6-8發/分）。主要用於破壞野戰工事，摧毀武器發射陣地，開闢協區通路，裝飾有生力量。至今，該炮經過多次改進，性能不斷提高。曾大量出口到華約、中東和北非許多國家，參加過中東戰爭、兩伊戰爭、海灣戰爭、車臣戰爭。是世界上使用最廣泛的炮兵武器這一。基本性能：該炮2分鐘內即可完成戰鬥狀態轉換動作，能以60km/n的速度進行戰場機動。發射爆破榴彈時最大射程為15.3km，向裝甲目標發射破甲彈時，直接瞄準距離約950m，破甲厚度460mm，使用聚能裝藥破甲彈可擊穿460m，彈藥基數80發。發射普通榴彈時最大的射程為15.3km。D-30A式（最大射程達21.9公里，發射火箭增程彈時，最大射程15400米。曾配有122毫米沙林炮彈，彈總重22.2公斤，其中沙林毒劑1.3公斤，起爆藥為TNT。西方國家認為，從技術觀點上來看，D-30榴彈炮是當時世界上同級火炮中最好的武器之一，其精度、穩定性及可靠性都比較出色。

主要結構

部件

D30型122毫米榴彈炮由以下主要部件組成：炮身、炮閂、搖架、反後坐裝置、上架、下架、大架、高低機、方向機、平衡機、防盾、瞄準裝置和千斤頂。

炮身

炮身由單層炮管、炮尾、炮尾環、兩個炮箍、炮口制退器和牽引桿組成。其主要作用是賦予彈丸正確的飛行方向，並在火藥氣體的推動下，給予彈丸一定的初速和鏇轉運動。發射後，身管沿著搖架之導軌槽向後運動和復進，使炮身不致鏇轉變化。炮口制退器效率較高（為54%）。牽引環及牽引桿固定在炮口制退器前下方。

炮閂

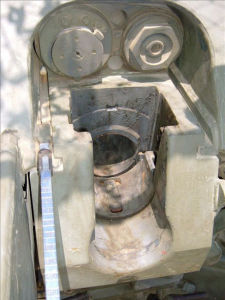

炮閂為半自動立楔式，炮閂U形槽內裝有擋彈板。用於閉鎖炮膛，擊發炮彈和抽出炮彈藥筒。其構造由閉鎖裝置、半自動裝置、發射裝置、保險裝置、擋彈裝置和抽筒裝置組成。

搖架及防危板

搖架用於使炮身在後坐和復進過程中始終保持正確的運動方向。搖架為倒裝式槽形搖架，後坐部分吊在搖架上，搖架由搖架本體和耳軸組成。駐退機和復進機就安裝在搖架上方。防危板位於搖架左後側，上面裝有擊發手柄、復撥器手柄及射角保險裝置。搖架左側裝有帶聯銷機構的防危板，聯鎖機構主要用於當炮尾處於大架上方一定範圍內、射角不大於22度時解脫擊發機構。火炮在小於22度射角射擊中，方向射界為360度；在大於22度射角射擊時，方向射界三條大架之間累加為124度。

反後坐裝置

反後坐裝置由駐退機和復進機組成。通常人們稱反後坐裝置是火炮的心臟。火炮發射過程中，它能消耗和吸收部分後坐動能，以減少對炮架的衝擊。當後坐終了時，使火炮後坐部分平衡復進到位，並保證在任何仰角下使後坐部分不下滑。該駐退機為液壓節制桿式，並帶有彈簧式液量調節器，內裝10公升駐退液、復進機為氣液式，內裝用駐退液密封的氮氣或空氣。

上架

上架是火炮起落部分的支座，迴轉部分的主體。上架的下部有套筒，以聯接行動部分的立軸。高低機的殼體也安裝在上架左側板上。

下架和大架

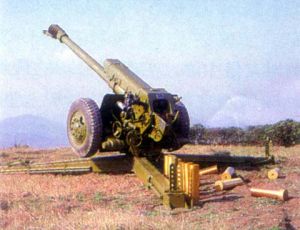

下架為鑄造鋼焊接，其上部表面安裝著與方向機渦桿嚙合的渦輪緣。下架下部有套筒，用以與輪軸接合。三條箱形焊接結構的大架腿聯接在下架上。其中一條架腿是焊接固定在下架上的，稱之為固定架腿，另外兩條是活動架腿，用絞鏈聯接。戰鬥時三條大架打開，用打樁式駐鋤固定。行軍時兩條活動大架收攏並在固定大架上，炮身前端與固定大架連線固定。從而使火炮行軍總長度縮短，轉變半徑縮小，提高了火炮機動性。

高低機和方向機

高低機為單齒弧式，高低機殼體安裝在上架上，位於火炮左側以保證身管-7°～+70°的高低射界。方向機為渦輪渦桿式，位於上架的左側，方向機蝸桿裝在偏心套中，在快速變換射向時方向機可解脫炮身快速鏇轉，便於向任何方向目標射擊。保證火炮360°高低射界。方向機的快速解脫機構,使上部機構能與方向機分離,並迅速鏇轉到所需方位。快速解脫機構只能使炮身大概指向所要求的方向，然後重新接入方向機，作精確調整。

平衡機

平衡機布置在火炮的左側，由兩個套裝的筒組成。其下支點在火炮車輪的曲臂上，為活動支點，用於行軍戰鬥轉換時減小炮車輪的翻轉力矩。它為氣壓式，用於平衡起落部分的重量，以便保證炮手轉動高低機手輪輕快，平穩。

防盾

防盾是用鋼板製作的，用來在戰鬥狀態下保護射手和火炮不受槍彈和炮彈破片的傷害和破壞，並保護炮手不受射擊衝擊波的影響。它由左防盾、右防盾和下防盾組成。

瞄準裝置

瞄準裝置用於裝定射擊諸元，與高低機和方向機相配合，賦予火炮射角和射向，以保證無論在直接射擊還是隱蔽射擊情況下都能使火炮瞄準目標。瞄準裝置由瞄準鏡支座和瞄準鏡組成。

千斤頂

滾珠絲桿千斤是在火炮的行軍狀態轉入戰鬥狀態，或由戰鬥狀態轉入行軍狀態時，用來提升或降低火炮用的，它布置在下架的中心孔內。在下架下部中央裝有千斤頂座盤，其搖把位於下架前方，火炮行軍戰鬥轉換十分方便、省力。射擊時，用千斤頂將車輪支離地面，整個炮車降低高度。射擊姿態低矮，火線高僅0.9米，便於隱蔽地與坦克等裝甲目標作戰。
