基本介紹
CVBS中文解釋：複合視頻廣播信號或複合視頻消隱和同步。
全稱：CompositeVideoBroadcastSignal或CompositeVideoBlankingandSync
它是一個模擬電視節目（圖片）信號在與聲音信號結合，並調製到射頻載波之前的一種格式。
在快速掃描的NTSC電視中，甚高頻（VHF）或超高頻（UHF）載波是複合視頻所使用的調整振幅，這使產生的信號大約有6
CVBS複合視頻中，色差和亮度信息的干涉是不可避免的，特別是在信號微弱的時候。這就是為何遠距離的使用VHF或UHF的NTFS電視台用老舊的鞭形天線，“兔子耳朵”，或室外的“空中”經常包含假的或上下搖動的顏色。
CVBS是一種比較老的顯示方式，更準確的說是第一代視頻顯示輸出方式（第二代是S-VIDEO，第三代是VGA，第四代是DVI,第五代是HDMI）。
相關接口

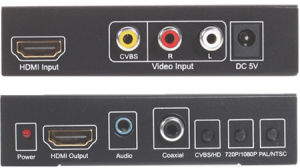

標準視頻輸入接口
標準視頻輸入（RCA）接口：也稱AV接口，通常都是成對的白色的音頻接口和黃色的視頻接口，它通常採用RCA(俗稱蓮花頭)進行連線，使用時只需要將帶蓮花頭的標準AV線纜與相應接口連線起來即可。AV接口實現了音頻和視頻的分離傳輸，這就避免了因為音/視頻混合干擾而導致的圖像質量下降，但由於AV接口傳輸的仍然是一種亮度/色度(Y/C)混合的視頻信號，仍然需要顯示設備對其進行亮/ 色分離和色度解碼才能成像，這種先混合再分離的過程必然會造成色彩信號的損失，色度信號和亮度信號也會有很大的機會相互干擾從而影響最終輸出的圖像質量。AV還具有一定生命力，但由於它本身Y/C混合這一不可克服的缺點因此無法在一些追求視覺極限的場合中使用。
視頻色差輸入接口
視頻色差輸入接口：當前可以在一些專業級視頻工作站/編輯卡專業級視頻設備或高檔影碟機等家電上看到有YUV YCbCr Y/B-Y/B-Y等標記的接口標識，雖然其標記方法和接頭外各異但都是指的同一種接口色差連線埠( 也稱分量視頻接口) 。它通常採用YPbPr 和YCbCr兩種標識，前者表示隔行掃描色差輸出，後者表示逐行掃描色差輸出。由上述關係可知，我們只需知道Y Cr Cb的值就能夠得到G 的值( 即第四個等式不是必要的)，所以在視頻輸出和顏色處理過程中就統一忽略綠色差Cg 而只保留Y Cr Cb ，這便是色差輸出的基本定義。作為S-Video的進階產品色差輸出將S-Video傳輸的色度信號C分解為色差Cr和Cb，這樣就避免了兩路色差混合解碼並再次分離的過程，也保持了色度通道的最大頻寬，只需要經過反矩陣解碼電路就可以還原為RGB三原色信號而成像，這就最大限度地縮短了視頻源到顯示器成像之間的視頻信號通道，避免了因繁瑣的傳輸過程所帶來的圖像失真，所以色差輸出的接口方式是目前各種視頻輸出接口中最好的一種。
BNC連線埠
BNC連線埠：通常用於工作站和同軸電纜連線的連線器，標準專業視頻設備輸入、輸出連線埠。BNC電纜有5個連線頭用於接收紅、綠、藍、水平同步和垂直同步信號。BNC接頭有別於普通15針D－SUB標準接頭的特殊顯示器接口。由R、G、B三原色信號及行同步、場同步五個獨立信號接頭組成。主要用於連線工作站等對掃描頻率要求很高的系統。BNC接頭可以隔絕視頻輸入信號，使信號相互間干擾減少，且信號頻寬較普通D－SUB大，可達到最佳信號回響效果。
常見問題
當前系統集成工程中，尤其是VGA信號遠距離傳輸是工程中較為常見的問題，所謂傳輸系統是指從計算機出口到顯示部分入口之間的所有環節，包括分配器、矩陣、電纜及圖形控制器等等，由於信號傳輸距離較遠，傳輸系統的參數及周圍電磁環境對信號質量產生的影響不容忽視，常見到的現象表現為：圖像模糊、變暗，拖尾和重影，以及圖像顯示不穩定（如：跳動或黑屏等）等，以上現象產生的原因不同，解決的方法不同。
我們將其分為四大類：一、由於傳輸系統的幅頻特性及群延時特性造成的圖像模糊、變暗、拖尾；二、由於設備產生自激或環境電磁干擾產生的高頻干擾；三、由於系統電源地線處理不當造成的低頻干擾；四、由於設備或傳輸系統或接外掛程式等阻抗不匹配而引起的重影反射及顯示不穩定。
造成模糊拖尾和變暗現象的原因從原理上可分為兩部分，
一是信號在傳輸過程中的幅頻特性既頻寬不夠而引起的模糊和變暗；二是傳輸過程中的群延時特性造成的拖尾現象。幅頻特性，簡言之就是不同頻率分量與幅度衰減之間的關係，以1024*768解析度為例，一般認為其頻寬在90~120MHz之間，所以我們關心100米100MHz的衰減情況。就矩陣切換器和分配器而言，本身均帶有一定的提升和驅動能力，滿足信號傳輸不是問題，但考慮到接外掛程式的損耗，此部分的提升和驅動能力在傳輸系統設計和分析時不予考慮。當前造成模糊、變暗、拖尾現象的問題主要集中在傳輸的電纜上，因為傳輸中使用的電纜，就幅頻特性而言，其衰減呈反對數型。
群延時特性（Group Delay）是指：信號傳輸過程中，由於分布參數的存在，傳輸系統的特性參數不是純阻的，而是由電阻、電容、電感組成的網路，因此不同的頻率分量在同一介質傳輸時，到達的時間不同或有相位差，具體數學模型及分析這裡不作詳細論述，就其產生的實際結果而言。這種群延時特性會造成信號波形的後延，即造成拖尾。在傳輸設備中，要解決群延時問題，就要對傳輸系統進行預加重，即預失真，合成後的波形將有明顯改善。不同的電纜和不同的傳輸距離其幅頻特性和群延時特性不同，應根據不同情況進行調。根據我們的研究，傳輸系統幅頻特性越好，其群延時特性也越好。即一般而言的線越粗衰減和拖尾就越小。在無補償情況下，65HZ 1024*768解析度的RGBHV信號（100MHZ）理論上用SYV-75-3的電纜傳輸僅僅為20米，SYV-75-5-1的電纜也只能傳輸30多米。但在工程實踐中多數工程商和用戶認為-6dB帶內損耗傳輸的圖像可以接受，-9dB帶內損耗傳輸的圖像能夠容忍，但群延時特性則必須進行延時預加重調整，以解決拖尾問題。
