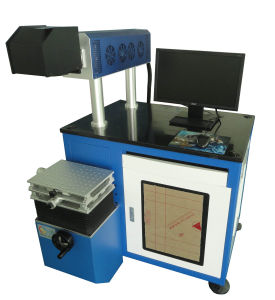

co2雷射打標機

co2雷射打標機

CO2雷射打標機是用雷射束在各種不同的物質表面打上永久的標記。打標的效應是通過表層物質的蒸發露出深層物質,從而刻出精美的圖案、商標、日期、LOGO或者文字,目前CO2雷射打標機主要套用於一些要求更精細、精度更高的場合。套用於食品、藥品、酒、電子元器件、積體電路(IC)、電工電器、手機通訊、建材、PVC管材等行業,CO2雷射打標機和噴碼機比主要優勢是沒有耗材和永久性。

簡介

CO2玻璃管雷射打標機:使用CO2玻璃管雷射器,這是早一代的產品,目前已經套用非常廣泛;但是它有一個缺點:CO2玻璃管雷射器壽命只有1000個小時,不能很好的滿足大批量的生產。CO2射頻雷射打標機:採用CO2射頻雷射器,壽命長達2-4萬小時,打標速度快、線條精細,由於它良好的性能,可配套生產線作業(也就是我們常說的飛行打標)。它的出現,大大提高了生產效率,因而得到了很快的發展。

優點

使用二氧化碳雷射器,屬通用機型,後聚焦方式,體積小,集成化程度高。該機適用絕大數非金屬材料打標,如紙質包裝、塑膠製品、標籤紙、皮革布料、玻璃陶瓷、樹脂塑膠、竹木製品、PCB板等。

原理

雷射打標是用雷射束在各種不同的物質表面打上永久的標記。打標的效應是通過表層物質的蒸發露出深層物質,材質吸改激光能量從而溫度瞬間提升多倍導致表層物質的物理結構發生改變而"刻"出痕跡,或者是通過雷射能量燒掉部分物質,顯出所需刻蝕的圖案、文字。
目前,公認的原理是兩種:
“熱加工”具有較高能量密度的雷射束(它是集中的能量流),照射在被加工材料表面上,材料表面吸收雷射能量,在照射區域內產生熱激發過程,從而使材料表面(或塗層)溫度上升,產生變態、熔融、燒蝕、蒸發等物理現象。
“冷加工”具有很高負荷能量的(紫外)光子,紫外光擁有較短波長(355nm),能夠打斷材料(特別是有機材料)或周圍介質內的分子鏈,至使材料發生非熱過程破壞。這種冷加工在雷射標記加工中具有特殊的意義,因為它不是熱燒蝕,而是不產生"熱損傷"副作用的、打斷分子鏈的冷剝離,因而對被加工表面的裡層和附近區域不產生加熱或熱變形等作用。例如,電子工業中使用準分子雷射器在基底材料上沉積化學物質薄膜,在半導體基片上開出狹窄的槽、高精柔性線路板切割等等!紫外光子冷加工屬化學效應。

參數

產品型號 MSDB-CO230W/55W/100W/200W
雷射波長 1064nm
輸出功率 30W55W100W200W
功率穩定性 (8h)<±1%rms
光束質量 M2<5(@25A)
脈衝重複頻率 ≤20KHz
聚焦鏡頭 標準(F160)
標記範圍 70×70mm,100×100mm(標準),150×150mm(可選
標記速度 250字元/秒(羅馬字型,字高1mm)
標記最小字元 0.3mm
標記最小線寬 50μm
電力需求 220V±22V/50Hz/30A
整機功耗 <1.5KW
冷卻方式 風冷或水冷
主機系統尺寸 1290mm×410mm×1200mm
控制系統尺寸 630mm×630mm×820mm
冷卻系統尺寸 560mm×430mm×770mm
主機系統重量 40kg
控制系統重量 50kg
冷卻系統重量 30kg

分類組成

CO2雷射打標機按雷射器不同可分為進口金屬管雷射打標機、國產金屬管雷射打標機、國產玻璃管雷射打標機。CO2雷射打標機的雷射波長都是10.64um,
CO2雷射打標機主要有橫流雷射打標機、軸流雷射打標機。
①橫流雷射打標機:橫流雷射打標機的光束質量不太好,國內外用於雷射加工的大功率CO2雷射打標機。為多模輸出,主要用於熱處理和焊接。已能生產各種大功率橫流CO2雷射打標機系列,可滿足了國內雷射熱處理和焊接的需求。
②軸流雷射打標機:軸流雷射打標機的光束質量較好,為基模或準基模輸出,主要用於雷射切割和焊接,國雷射切割設備市場主要由國外軸流雷射打標機所占領。儘管國內雷射打標機廠商在國外軸流雷射打標機上做了許多工作,但由於主要配件還需進口,產品價格難以大幅度下降,普及率低
CO2玻璃管雷射打標機的組成:
CO2雷射器
10.64um場鏡
10.64um擴束鏡
CO2雷射電源
掃描振鏡
控制電腦
雷射控制卡
雷射控制軟體
雷射機機架
雷射循環水系統
電路控制系統
