CKSG

簡介

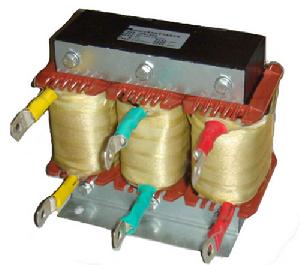

CKSG是申世Runzi產品串聯電抗器。

串聯電抗器

型號定義

CKSG-150B-EISA-155B
CKSG——型號代碼
150B——電抗器容量KVA
EIS——鐵芯安裝形式
A——繞組材料：A是鋁Al；C是銅Cu
155B——電感量mH，B是10﹣2

產品特性

額定電壓：3-AC380V 50Hz
絕緣等級：F/H
矽鋼片：優質冷軋低損耗材料
耐電強度：AC3000V 50Hz 5s IL小於等於10mA

套用場合

與電容器串聯，無功補償。

電抗器的工作原理

220KV、110KV、35KV、10KV電網中的電抗器是用阿里說吸收電纜線路的充電容性無功的。可以通過調整並聯電抗器的數量來調整運行電壓。超高壓並聯電抗器有改善電力系統無功功率有關運行狀況的多種功能，主要包括：
（1）輕空載或輕負荷線路上的電容效應，以降低工頻暫態過電壓。
（2）改善長輸電線路上的電壓分布。
（3）使輕負荷時線路中的無功功率儘可能就地平衡，防止無功功率不合理流動同時也減輕了線路上的功率損失。
（4）在大機組與系統並列時降低高壓母線上工頻穩態電壓，便於發電機同期並列。
（5）防止發電機帶長線路可能出現的自勵磁諧振現象。
（6）當採用電抗器中性點經小電抗接地裝置時，還可用小電抗器補償線路相間及相地電容，以加速潛供電流自動熄滅，便於採用。
