電池綜合測試儀簡介
1、針對可充電電池的生產檢測需要，特研製了專用的可充電池綜合檢測儀，本測試儀可以對電池的一些基本參數做一個定量的精確的測量，可以測量電池的開路電壓，內阻，充電，放電性能，電池容量特別針對鋰電池的功能還有過充電保護，過放電保護，過電流保護，短路保護等功能，並測出過相應的數值，極大的方便了電池的生產和售前售後服務工作，採用非常簡單的幾個步驟就可以直觀的判斷電池的性能和好壞，同時也具有快速篩選的功能，可以設定測量參數的上限和下限，可以容易的從一批電池成品中快速檢測出不良電池，提高了生產效率

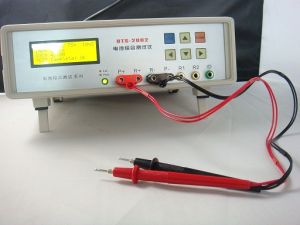

2、電池綜合測試儀BTS-2002 功能介紹： 常見的可充電電池包含鋰電池，鎳鎘電池，鎳氫電池，以及密封鉛酸蓄電池等 針對這些可充電電池的生產檢測需要，深圳宏大電子設備有限公司研製了專用的可充電池綜合檢測儀，本測試儀可以對電池的一些基本參數做一個定量的精確的測量，可以測量電池的開路電壓，內阻，充電，放電性能，電池容量特別針對鋰電池的功能還有過充電保護，過放電保護，過電流保護，短路保護等功能，並測出過相應的數值，極大的方便了電池的生產和售前售後服務工作，採用非常簡單的幾個步驟就可以直觀的判斷電池的性能和好壞，同時也具有快速篩選的功能，可以設定測量參數的上限和下限，可以容易的從一批電池成品中快速檢測出不良電池，提高了生產效率。另外，也附加了一些特別的功能，使之具有一些通用儀器設備的特徵，擴大了設備的使用靈活性，以及具有用範圍廣泛的特點。
電池綜合測試儀適用範圍
電池綜合測試儀所具有的基本功能包括： 1，電池靜態參數快速檢測 1.1電池電壓檢測（對於已經處於保護狀態的鋰電池，可自動喚醒） 1.2電池內阻檢測 1.3電池可充電性能檢測 1.4電池可放電性能檢測 1.5電池過電流大小檢測（僅針對鋰電池） 1.6電池短路保護功能檢測（僅針對鋰電池） 1.7電池內部識別電阻1（或熱敏電阻）檢測 1.8電池內部識別電阻2（或熱敏電阻）檢測 1.9以上可檢測數值大小的部分，可分別設定上限和下限加以快速篩選。 1.10對於通訊碼片的電池可進行通訊碼測試（目前僅針對DS2502兼容碼片） 2，電池容量檢測 針對所選擇的電池類型和電池串聯個數以及電池容量，自動選擇最合適的電壓和電流，進行一次完整的充電和放電測試，在放電過程中，計算電池的真實容量，給電池的性能判別提供有力的參考依據。 3，可單獨選擇的電池充電功能 選擇此項功能，本測試儀可以作為一個多功能的智慧型充電器使用，針對各種類 型的各種組合方式可充電電池組充電（最多可對4節串聯的鋰電池，12串的鎳氫電池，6串的免維護電池進行快速充電），極大的方便了電池使用和測試的方便，在充電的同時，實時顯示充電時間，以及已經充入的電量(以mAH為單位顯示)。 4，可單獨選擇的電池放電功能 選擇此項功能，本測試儀可以單獨對一個電池作放電，同時控制放電截止電壓，避免了通常採用電子負載或者電阻放電帶來的容易過放電的弊端，非常方便的適合工廠對電池產品的測試，操作也很方便，只需要選擇電池類型，電壓和容量就可以啟動智慧型放電程式，安全的對電池進行放電操作。 5，數控電流電壓源功能 選擇此項功能，本儀器可作為一台精密數控直流電源使用，最大輸出10V，最大輸出2A的直流電源，可以直接設定輸出電壓和限制電流，可以很方便的用在電池特殊充電，測試，以及給其他設備供電的功能，擴大的儀器的適用範圍。 6，數控電子負載功能 選擇此項功能，本儀器可作為一台精密電子負載使用，可以設定工作在恆流，恆壓，恆電阻，以及恆功率模式下運行，在恆壓之外的運行模式下，還可以設定截止電壓(cutoff)，以方便電池的放電測量，可以讓負載電壓低於設定截止電壓的時候，自動切斷工作電流，避免電池的深度放電對電池的損害。除此之外，也可以將本儀器用於其他需要電子負載的場合，如充電器測試，開關電源的老化測試等等。 7，電壓和內阻表功能 選擇此項功能，本儀器可以作為一個普通3位半數字電壓表和數字毫歐表使用，可以連續的指示輸入電壓和電池的內阻，以及附加的兩個ID電阻值，可以直接代替專用內阻表使用，用於快速的電池篩選和檢測。
儀器特性參數
電池測試儀器適用環境：
1）溫度：0-40℃
2)使用高度：海拔2Km內使用
3）相對濕度：40-80%濕度
測量範圍：
1）電池電壓測量範圍：0-lOV(BTS-2002)或0-20V）最小解析度l0mV
2）電流測量範圍：0-12A最小解析度lOmA
3）內阻測量範圍：0-999mΩ最小解析度1mΩ
4）識別電阻測量範圍：0.1-999.9KΩ最小解析度O.1KΩ
5）容量測量範圍：0-10000mAH最小解析度1mAH
測試速度：
1)靜態測試（測試所有功能）：1.l-2秒
2）容量測試（1C電流充放電）：3-4小時
測量精度：
1)電壓測量精度：10V士0.5%（校準後）
2）電流測量精度：2A士2%10A15%
3）內阻測量精度：150mQ12%
4）識別電阻測量精度：lOKS2士1%
5）電池容量測量精度：l0AH士2%a
內部數控電壓源指標：
1）輸出最高電壓：lOV（BTS-2002）
2)輸出最大電流：2A
3)紋波電壓：<20mV
4）負載調整率：<10%
5）回響時間：1S
內部數控電子負載指標：
1）最高電壓：20V
2)最大電流：2A（連續）10A（10秒）
3）最大功率：40W（連續）80W（10秒）
電源電壓：220V士10%50Hz
電池綜合測試儀 電池綜合測試儀作用
電池電壓,負載電壓(壓差)內阻,充電作用,過放電流,（熱敏)短路保護時間,識別(熱敏)電阻(R1,R2)短路保護恢復,作用,容量測試(包括充,放電測試;過充,過放電壓測試)碼片讀碼
1,電池電壓V1:最小解析度為1mV[(0.001V),最高可顯示小數點後3位數];電池電壓V1測量精度:10V±0.3[%].
2,負載電壓V2指帶一定負載時電池的電壓,檢測電池壓差;方便客戶對高品質電池的負載電壓V2:生產檢測;測量精度:10V±0.3[%].內阻:
3,內阻為整個電池的內阻測試;最小解析度為1mΩ;測量精度:100mΩ±2[%].內阻短路保護時間
4,短路保護時間電池在短路情況下,電池開啟短路保護作用的反應時間.短路保護時間測量精度:10mS±3[%].短保恢復
5,短保恢複測試電池是否具備自恢復電壓作用;方便客戶對高品質電池的研發和生產.短保恢復
6,過放電流:為電池所允許放電的最大電流值;測量精度:10A±2[%]20A±5[%].過放電流充電作用
7,充電作用設定一定的電流給電池進行充電,測試電池充電作用.充電作用:電流設定範圍:50―2000mA.識別電阻
8,識別電阻:對電池內部識別(熱敏)電阻R1,R2進行檢測;測量精度:10KΩ±1[%].識別電阻讀碼:兼容碼片)
9,讀碼對有通訊碼片的電池進行碼片檢測(目前能測試摩托羅拉DS2502兼容碼片;讀碼目前能測試摩托羅拉同時我司可訂做不同類型的電池碼片讀碼測試.(此測試作用為選做項)
10,容量測試:測試電池/電芯的容量大小;測試充電,放電時充放電電流大小可設定.容量測試測量精度:1000mAH±3[%].
