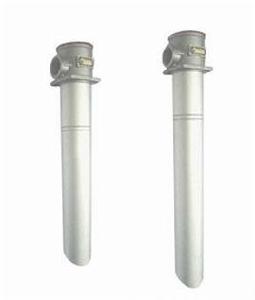

BCI棒式磁濾器

棒式磁濾器以名油箱液槽濾油（液）器，是利用磁化原理濾除油箱油液中鐵磁性污物的磁性濾油（液）器。籍以保證液壓潤滑、冷卻液裝置正常工作，提高滑動滾動元件使用壽命，大大地降低生產成本，提高經濟效益。BCI棒式磁濾器，結構簡單，性能優良，吸附力特強，線上清洗便利。

作用原理

採用高磁場強度的永磁材料和反鐵磁性材料組合而成，其外罩不鏽鋼套管，在磁路上形成高效率的相斥排列式周期磁場，具有很高的恆定磁場強度。當油、液注入箱、槽或流回箱、槽時，便流經棒式磁濾器周期磁場，而混入油、液的各種傾磁顆粒被迅速磁化，在磁力的作用下，被吸附到磁濾器的套管上。

技術性能

1、適用介質：礦物油、油包水、乳化液、水-乙二醇及合成磷酸脂液等。

2、適用溫度及壓力：0℃～+100℃，壓力根據使用箱、槽、罐等不同壓力等

級而定。

3、結構形式：按箱、槽、罐結構分為三種形式，　厚壁油箱和齒輪箱宜用

螺塞形式，薄壁結構可用法蘭式，加油、液口結構則用與液壓空氣濾清器

組合在一起。

型 號		L	型 號	L	L1	L2	D1	D2	D3
BCI1-100	BCI2-100	100	BCI3-100	85	96	159	76	49	83
BCI1-160	BCI2-160	160	BCI3-160	145
BCI1-250	BCI2-250	250	BCI3-250	235
BCI1-320	BCI2-320	320	BCI3-320	305
BCI1-400	BCI2-400	400	BCI3-400	385
BCI1-500	BCI2-500	500	BCI3-500	485
BCI1-630	BCI2-630	630	BCI3-630	615
BCI1-800	BCI2-800	800	BCI3-800	785
BCI1-1000	BCI2-1000	1000	BCI3-1000	985
BCI1-1200	BCI2-1200	1200	BCI3-1200	1185
BCI1-1500	BCI2-1500	1500	BCI3-1500	1485

註：① BCI1系列的密封墊圈(JB982-77/JB1002-77) 和BCI2系列密封O形圈、3隻安裝螺釘(M5×12DGB30D76) 及墊圈都由我方隨產品同時提供。

② BCI3系列產品在無特殊定貨要求時，其液壓空氣濾清器按空氣過濾精度為20微米空氣流量1m3/min供貨。

套用領域

適用於工具機加工設備，工程建築機械、車輛船舶裝備、礦山冶金機械、農林輕工機械用液壓潤滑冷卻液箱及齒輪箱。

維護保養

棒式磁濾器裝入油箱或齒輪箱後，可根據油液污染程度確定拆洗時間間隔。一般可在不停機狀況下拆出清洗。其清洗方法極為簡單只需用一塊綢布，包住棒表面即可抹去吸附的雜質。然後再裝復到原位置。
