列表數據
不同AWG數值的導線的直徑、面積和重量
AWG | 直徑(英寸) | 直徑(毫米) | 面積(密爾) | 面積(平方毫米) | 重量(千克/千米) |
22 | 0.0253 | 0.643 | 640.4 | 0.3256 | 2.895 |
23 | 0.0226 | 0.574 | 511.5 | 0.2581 | 2.295 |
24 | 0.0201 | 0.511 | 404.0 | 0.2047 | 1.820 |
26 | 0.0159 | 0.404 | 253.0 | 0.1288 | 1.145 |
上表的尺寸是一百多年前確定的,而隨著技術發展,導線性能不斷提高。對於導線,更重要的是它的性能,特別是以歐姆作為單位的阻抗。所以導線的實際尺寸可以比規格實際稍大或者稍小一些(通常是稍小一些)。

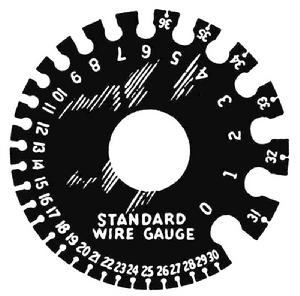

英國和美國使用線號表示法。線號又稱線規(wire gauge), 按0、 1、 2、 3……數碼順序表示, 數碼越大, 線材越細。300年前, 軋制和擠壓尚未誕生, 還是用鍛造製備線坯, 當年的測量工具也很粗糙, 在這情況下以拉制的次數作為線材粗細的標誌。每拉一次增加一號, 線坯則為0號。因為有眾多作坊, 其工藝又各不相同, 於是出現了眾多的線號標準。這在貿易和交流中當然是很不方便的, 但又沒有“秦始皇”給他們統一度量。經過300年的淘汰, 兼併和變遷, 有的國家就改為直徑計量, 但英國和美國, 線號表示法沿用至今。現今常使用的是美國線規(AWG),伯明罕線規(BWG)和英帝國標準線規(SWG)。
概述
一般,單線導體是根據直徑來決定線號的,而絞線是根據橫截面積來決定線號。
CANARE公司使用的導體線號如下表所示。另外,線號越大說明導體的橫截面積越小。
AWG 導體橫截面積(mm2)
AWG | 外徑 | 截面積 (mm) | 電阻值 (Ohm/km) | AWG | 外徑 | 截面積 (mm) | 電阻值 (Ohm/km) | ||
公制mm | 英制inch | 公制mm | 英制inch | ||||||
4/0 | 11.68 | 0.46 | 107.22 | 0.17 | 22 | 0.643 | 0.0253 | 0.3247 | 54.3 |
3/0 | 10.40 | 0.4096 | 85.01 | 0.21 | 23 | 0.574 | 0.0226 | 0.2588 | 48.5 |
2/0 | 9.27 | 0.3648 | 67.43 | 0.26 | 24 | 0.511 | 0.0201 | 0.2047 | 89.4 |
1/0 | 8.25 | 0.3249 | 53.49 | 0.33 | 25 | 0.44 | 0.0179 | 0.1624 | 79.6 |
1 | 7.35 | 0.2893 | 42.41 | 0.42 | 26 | 0.404 | 0.0159 | 0.1281 | 143 |
2 | 6.54 | 0.2576 | 33.62 | 0.53 | 27 | 0.361 | 0.0142 | 0.1021 | 128 |
3 | 5.83 | 0.2294 | 26.67 | 0.66 | 28 | 0.32 | 0.0126 | 0.0804 | 227 |
4 | 5.19 | 0.2043 | 21.15 | 0.84 | 29 | 0.287 | 0.0113 | 0.0647 | 289 |
5 | 4.62 | 0.1819 | 16.77 | 1.06 | 30 | 0.254 | 0.0100 | 0.0507 | 361 |
6 | 4.11 | 0.1620 | 13.30 | 1.33 | 31 | 0.226 | 0.0089 | 0.0401 | 321 |
7 | 3.67 | 0.1443 | 10.55 | 1.68 | 32 | 0.203 | 0.0080 | 0.0316 | 583 |
8 | 3.26 | 0.1285 | 8.37 | 2.11 | 33 | 0.18 | 0.0071 | 0.0255 | 944 |
9 | 2.91 | 0.1144 | 6.63 | 2.67 | 34 | 0.16 | 0.0063 | 0.0201 | 956 |
10 | 2.59 | 0.1019 | 5.26 | 3.36 | 35 | 0.142 | 0.0056 | 0.0169 | 1,200 |
11 | 2.30 | 0.0907 | 4.17 | 4.24 | 36 | 0.127 | 0.0050 | 0.0127 | 1,530 |
12 | 2.05 | 0.0808 | 3.332 | 5.31 | 37 | 0.114 | 0.0045 | 0.0098 | 1,377 |
13 | 1.82 | 0.0720 | 2.627 | 6.69 | 38 | 0.102 | 0.0040 | 0.0081 | 2,400 |
14 | 1.63 | 0.0641 | 2.075 | 8.45 | 39 | 0.089 | 0.0035 | 0.0062 | 2,100 |
15 | 1.45 | 0.0571 | 1.646 | 10.6 | 40 | 0.079 | 0.0031 | 0.0049 | 4,080 |
16 | 1.29 | 0.0508 | 1.318 | 13.5 | 41 | 0.071 | 0.0028 | 0.0040 | 3,685 |
17 | 1.15 | 0.0453 | 1.026 | 16.3 | 42 | 0.064 | 0.0025 | 0.0032 | 6,300 |
18 | 1.02 | 0.0403 | 0.8107 | 21.4 | 43 | 0.056 | 0.0022 | 0.0025 | 5,544 |
19 | 0.912 | 0.0359 | 0.5667 | 26.9 | 44 | 0.051 | 0.0020 | 0.0020 | 9,180 |
20 | 0.813 | 0.0320 | 0.5189 | 33.9 | 45 | 0.046 | 0.0018 | 0.0016 | 10,200 |
21 | 0.724 | 0.0285 | 0.4116 | 42.7 | 46 | 0.041 | 0.0016 | 0.0013 | 16,300 |
雙絞線
100歐姆禁止電纜
5類4對24AWG 100歐
5類4對26AWG 禁止軟線
100歐姆非禁止電纜
6類4對23AWG的UTP或SCTP
超5類4對24AWG非禁止電纜
5類
4對24AWG
4對24AWG非禁止軟線
25對24AWG非禁止軟線
4類
4對24AWG非禁止線
25對24AWG非禁止線
3類
4對24AWG非禁止線
25對24AWG非禁止線
雙體電纜
24AWG非禁止4/4對
24AWG非禁止/禁止4/4對
24/22AWG非禁止/禁止 4/2對
24AWG非禁止2/2對
150歐姆電纜
1A型
6A型
9A型
電纜的含義
乙太網和xDSL接入網設計中,經常會碰到諸如24AWG、26AWG等等表示電纜直徑的方法。其實AWG(American Wire Gauge)是美制電線標準的簡稱,AWG值是導線厚度(以英寸計)的函式。下表是AWG與公制、英制單位的對照表。其中,4/0表示0000,3/0表示000,2/0表示00,1/0表示0。例如,常用的電話線直徑為26AWG,約為0.4mm。
AWG 外徑 截面積
(mm )
電阻值
(Ohm/km)
