AC500簡介
AC500是一款靈活一致的擴展升級產品，能夠適應各種不同的自動化任務：各種相關的設備可以根據用戶的需求靈活的組合和使用，從而實現庫存的最小化。
完美地滿足客戶需求雖然在設備成套或工廠自動化套用中均對現有系統和匯流排的要求都不很高，但在不久的將來就會很快有系統規模和匯流排種類都有較大提高的 需求。這時候你就需要一個簡單，但卻可靈活，一致的擴展和增加不同匯流排能力的系統。為了實現這個目標你可能會和用戶進行反覆的溝通交流。現在ABB 就為你提供了一套面向未來，也能保護你所投資的全新AC500 控制系統。
並行連線不同的匯流排系統AC500 可按用戶的需求在同一個控制系統中，並行的使用不同種類的匯流排系統。當用戶需要升級他現有系統的CPU 等級時，可在軟體、通訊模組和I/O 模組都不變的情況下通過只更換CPU 模組來實現。AC500的編程軟體 : AC500 Control Builder 則為你提供符合EC61131-3 標準的編程環境，支持這一標準下的所有程式語言，讓用戶更容易學習使用。
面向未來安全的投資用戶對系統的要求除了優異的性能、簡單的操作、高可靠性和容易維護外，更感到將來系統的升級不是系統軟硬體的徹底更換，
系統的升級也能保護現有的投資。而AC500 採用的並不是別人鼓吹的“舊的不去，新的不來”的遷移戰略，AC500 提供的是真正的系統進化——通過這種進化，你可在現有設備的基礎上砌起新的高樓大廈。
無須改變通訊接口便可按用戶的需求任意改變通訊匯流排，這就是建立在ABB獨有的FBP匯流排技術上的靈活選擇。在同一個FBP匯流排接口上只需改變不同的種類匯流排的FBP接頭，便可改變不同的匯流排協定。而這種改變並不需用戶作任何特殊的設定，所有改變均是自動識別。這為用戶在標準現場匯流排間的變化帶來了不可思議的方便。
完整的產品系列ABB為用戶提供了從PLC至開關設備和保護設備等完整的低壓產品系列。如 : 軟起動器、接觸器、斷路器至標準的感測器設備等。
ABB 的許多元件均集成在了全新的FBP 匯流排新概念。如 : 通過FBP 接口可把對用戶的馬達實現精確控制和有效的對馬達進行各種保護的通用UMC22-FBP 馬達控制器、以及Tmax T4、T5 塑殼斷路器，PSS/PST 的軟起動器和無線感測器等設備有機的連在同一個匯流排系統下從而實現信息共享。而在AC500 的系統中，通過FBP 除了實現分布I/O 的擴展外，CPU 也可作為FBP 的子站系統為其它設備所訪問。
靈活一致的擴展升級使AC500能夠適應各種不同的自動化任務 : 各種相關的設備可按用戶的需求靈活的組合和使用，從而實現庫存的最小化。
AC500構成
AC500AC500系統的構成
CPUCPU 有PM571、PM581 和PM591 三個不同的等級。而這不同等級的CPU 均可用同一個編程軟體使用5種不同程式語言進行編程。CPU 上均帶有LCD 的顯示、一組操作按鍵、一個SD 卡的擴展口和兩個集成的串列通訊口。CPU 可直接插在CPU 底板上，CPU底板還可選擇是集成乙太網還是ARCNET網路接口。而保留的CS31 的通訊接口更是考慮到了和AC31系列PLC的兼容性。
通訊模組除了CPU 上集成的通訊接口外，每一個CPU上還可最多擴展4個通訊接口。這4個通訊接口可擴展為任意的標準匯流排協定。
CPU上集成的兩個Modbus通訊接口和可選集成的乙太網或ARCNET網路接口外，通過通訊擴展接口還能擴展：ProfibusDP-V1 、DeviceNet、CANopen和乙太網等匯流排接口。
按CPU 擴展的通訊接口數量的不同有三種不同的CPU 底板。它們分別帶: 一個、兩個或四個通訊插槽，這些插槽可插接不同的匯流排接口。
I/O 模組輸入/輸出模組有模擬量和開關量兩大種類。每個輸入/輸出模組均可直接插到端子板上，CPU本地和通過FBP分散式擴展的子站，可最大擴展到7個輸入/ 輸出模組。在這些模組中含有輸入/ 輸出可設定的模組種類，以供用戶靈活的使用。
端子板模擬量和開關量均使用同一種端子板，而同一種端子板可實現1線、2線和3線不同的接線模式。從而提供用戶在沒有輸入/ 輸出模組時的預接線。端子板分為: 24 V DC 和230 V AC兩種不同的電壓等級，而接線方式則有螺釘和彈簧兩種可選。
SD卡可選附屬檔案，在沒有PC的情況下實現數據調用，下載和上傳用戶程式，或對所有設備進行產品更新（CPU、通訊模組或I/O模組）。

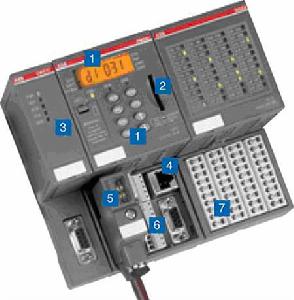

1 帶背光的LCD 顯示屏和操作按鍵
2 SD卡插槽
3 插入式擴展通訊模組（從1個、2個最多至4個）
4 CPU上集成的通訊接口（可選為乙太網或ARCNET）
5 FBP通訊接口（只能用於從站）
6 兩個串列接口，用於編程、ASCII通訊、Modbus通訊，或CS31通訊（只能用於主站）
7 本地I/O擴展模組，最多到7 個。

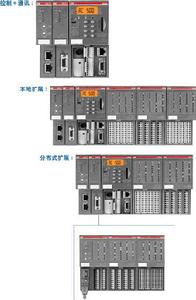

AC500 可按不同控制需求組合
網路和通訊

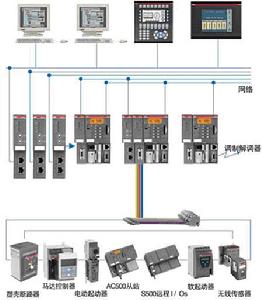

通訊網路
控制系統組合CS31現場匯流排從1989年研發至今，一直起著承先啟後的作用。通過這個匯流排，把前後多套系統有機的聯繫在了一起。CS31匯流排便於設定和通訊簡單，匯流排的連線只需通過三個接線端子來實現，省去其它匯流排所需的額外連線成本。AC500控制系統的COM1口集成了CS31主站功能。
網路結構和通訊介質CS31匯流排是一種點對多點的RS485串列通訊。每個通訊系統由一個主站和最大31個從站組成。通訊距離不加中繼為500米，加中繼最大可達到2000米。匯流排帶有自診斷功能。通訊介質為: 禁止雙絞線。
AC500 Control Builder 編程
AC500編程符合IEC61131-3 標準的編程
這套編程軟體除了用優異的性能、友好的界面對系統內所有的硬體進行相關的編程、測試、調試來實現各種自動化套用外還提供以下的功能 :
● 五種標準的程式語言：
－功能塊（FBD）
－語句表（IL）
－梯形圖（LD）
－結構文本（ST）
－順控圖（SFC）
● 連續功能圖（CFC）
● 調試工具：
－單步
－單循環
－斷點離線仿真功能
AC500 Control Builder 可在沒有連線PLC硬體的情況下進行仿真，對用戶程式進行調試，包括相關的手動功能。調試後的程式再下載到CPU 控制系統中使用。
變數跟蹤功能可線上實時的監視所有過程變數隨時間變化的情況。
配方管理和監視列表可為一組變數預設有一組相關的值，可在調試時調用。這個功能在控制參數的整定時很有用。
可視化的調試工具在這套編程軟體里，可把PLC 里的各種變數通過顏色的變化、物體的移動、點陣圖、各種柱狀圖或直接顯示數值等方式顯示在軟體上，以便於用戶程式的調試，以及報警和事件的管理，並提供網路多媒體（ActiveX）功能。
通訊接口的設定通過這套軟體可實現Profibus-DP、CANopen、DeviceNet、乙太網、Modbus 和CS31匯流排的設定。
開放的數據接口可通過DDE和OPC方式和外部進行數據交換。
編程可通過乙太網和ARCNET 網進行編程。
工程接口編程軟體可訪問外部的項目資料庫，從而實現對一個或多個自動化項目進行管理。
AC500-eCo
簡介在小型工業控制系統和機械設備中，通常採用PLC單機控制模式實現順序控制和傳動控制，並確保達到所需的效率。 ABB的AC500-eCo系列PLC為您提供一個緊湊型的控制系統，它可完美的滿足您的控制需求。它的可擴展性和模組化結構，使你可根據套用需求而靈活配置。 此外，為了滿足數據交換的要求，AC500-eCo更集成了COM1接口，可配置為MODBUS主/從或CS31主站，另有COM2和SD卡可選件。
AC500eCo經濟，靈活，方便 模組化結構，極具靈活性 I/O模組的接線方式靈活：螺釘或彈簧接線端子 CPU模組上集成了I/O，非常適合緊湊型自動化的套用 可集成到AC500系統中 通用的標準編程軟體 通過集成的COM1和可選的COM2，可輕鬆的進行數據交換 性價比高 AC500自動化平台是靈活的，面向未來的最佳產品。清晰的系統結構和接口，標準的編程環境，可實現快速和簡便地安裝及配置。 新的緊湊型AC500-eCo為小型控制任務提供了解決方案。除了CPU模組上集成的I/O，還可擴展多至7個S500I/O模組。 CPU模組更換簡單，增加I/O模組即可對系統進行擴展。所有的模組均可進行din導軌安裝或螺釘安裝。系統組態可通過PS501 Control Builder完成。 此外，AC500系列是獨特的組合是系統，在這個系統中所有的設備是兼容的，可按需要採用更強大的元件替換。
技術升級的潛能AC500系列提供了一個面向未來的自動化平台，並對新趨勢它保持開放性。 AC500-eCo可程式控制器編程工具 PS501 Control Builder適用於AC500系列的所有CPU的編程工具，符合IEC 61131-3國際標準，可支持5種不同的程式語言，並具有以下特點： 可對整個系統進行組態（包括現場匯流排和通訊接口） 強大的診斷功能 報警處理 集成可視化和開放的軟體接口 支持中文界面 可選擇的程式語言： 功能塊 梯形圖 指令表 順序功能圖 結構文本 連續功能圖 其他工具： 變數跟蹤 離線仿真 工程接口 配置器接口
套用範圍套用範圍： 紡織機械 電梯 食品加工 太陽能 建築自動化 電力自動化 水處理 空調系統
