彈簧微啟式安全閥用途
A41H型彈簧微啟式安全閥適用於工作溫度≤300℃的空氣、石油、水(W.O.G)等介質的設備和管路上。A41Y16/25/40P型彈簧微啟式安全閥適於工作溫度≤200℃有腐蝕性介質的設備和管路上。A47H型彈簧微啟式安全閥適於溫度≤350℃的蒸汽、空氣、水等介質的設備和管路上。當設備和管路內壓力超過允許值時,A41H型彈簧微啟式安全閥將自動開啟,繼而全量排放;當壓力降低到規定值時,A41H型彈簧微啟式安全閥會自動關閉,保證設備和管路的安全運行。
適用範圍:城建、化工、冶金、石油、製藥、食品、飲料、環保 。
彈簧微啟式安全閥主要零部件材料
NO. 零件名稱
Name of part A41H-C⁄KA41Y-C
材料 Materials A41Y-P⁄KA41Y-P
材料 Materials A41Y-R⁄KA41Y-C
材料 Materials
1 閥體 Body WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
2 閥座 Nozzle ZG2Cr13⁄1Cr18Ni9Ti ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
3 調節圈 Adjusting ring ZG2Cr13⁄1Cr18Ni9Ti ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
4 閥瓣 Disc 2Cr13⁄1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
5 導向套 Guide sleeve ZG2Cr12⁄1Cr18Ni9Ti ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
6 閥蓋 Bonnet ZG230-450 ZG230-450 ZG230-450
7 彈簧 Spring 50CrVA 50CrVA包覆氟塑膠 Coated Teflon 50CrVA包覆氟塑膠 Coated Teflon
8 閥桿 Stem 2Cr13 2Cr13 1Cr18Ni12Mo2Ti
9 調整螺桿 Adjusting bolt 45 2Cr13 2Cr13
10 保護罩 Cap G200-400 ZG200-400 G200-400
11 密封面材料 Sealing surface of material 堆焊 D507 堆焊Co基硬質合金 Depositing stellite
註:K….表示抗硫安全閥。

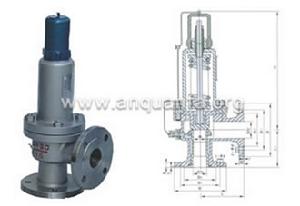

彈簧微啟式安全閥外形及連線尺寸
公稱通徑DN(mm)
Nominaldi ameter 尺寸 Dimensions(mm)
do L L1 DN’
25 20 100 85 25
32 25 115 100 32
40 32 120 110 40
50 40 135 120 50
65 50 140 130 65
80 65 160 135 80
100 80 170 160 100
125 100 190 190 125
150 125 205 195 150
200 150 240 245 200
