概述+特點
USB+PS/2光學滑鼠感測器晶片A2637是一個帶USB和PS2接口的3D光學滑鼠感測器, 它完全兼容微軟IntelliMouse3D與USBV1.1滑鼠,支持機械式Z軸編碼器,是一款性價比很高的USB+PS/2光學滑鼠單晶片,A2637支持800/1200 CPI. 只需要數量極少的外圍電子元器件.另外.A2637還能與A2633,A2639和A2636腳對腳兼容,不需要設計額外的PCB.
特點1. 單5.0V供電
2. 兼容微軟IntelliMouse 3D及IBM PS/2滑鼠
3. 單晶片解決方案的USB+PS/2滑鼠功能
4. 支持微軟多個作業系統
5. 兼容USB v1.1 1.5Mbps
6. 支持左中右3鍵和3D輸入
7. 高移動速度
8. 靈活性的DPI設定:可以通過設定成固定800/1600DPI,或者是 800與1600動態切換.
9. 可調節幀速率
10.支持機械式Z軸編碼器
11.內置時鐘發生器,免晶振設計
12.最少的外圍元件
13.12腳DIP封裝
參數
技術指標| 工作電壓 | 4.5~5.5V |
| 接口類型 | USB+PS/2 |
| 透鏡放大比 | 1:1 |
| 系統時鐘 | 25MHz |
| 解析度 | 800（預設）/1200 |
| 幀頻 | 可調節的幀速率 |
| 工作電流 | 移動狀態下20mA |
| 靜止狀態下5mA | |
| USB暫停模式0.5mA | |
| 封裝 | 12腳直插 |

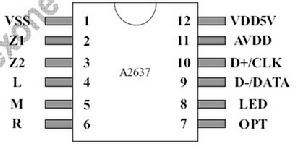

管腳圖
