概述
1）標準H.2642）16路音視頻同步，錄像幀率480幀

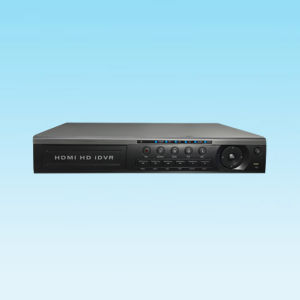

嵌入式硬碟錄像機3）支持VGA、監視器同時輸出
4）解析度：顯示D1,錄像D1、HD1、CIF
5）回放通道數：1/4/8/16任意多畫面回放
6）支持網路遠程監控，IE/客戶端
7）支持雲台預置點和自動巡航
8) 16路觸發報警，4路報警輸出
9）支持CMS集中控制軟體監控
10）USB 2.0 通道：3個，支持滑鼠操作，圖形化界面操作十分簡便
11）機箱大小：標準2U機箱
12）硬體看門狗
13）支持SATA硬碟數量：4
14）可選配CD/DVD-RW
15）支持多國語言作業系統
16）支持飛梭高速控制
17）支持環通功能
| MPEG4/H.264 | 16路硬碟錄像機 | 8路硬碟錄像機 | |||
| 視頻信號 | 視頻制式 | NTSC | PAL | NTSC | PAL |
| 視頻解析度 | 720x480 | 720x576 | 720x480 | 720x576 | |
| 視頻輸入 | 16路 | 8路 | |||
| 視頻輸入信號（阻抗） | 1.0 Vp-p 75 Ohms | ||||
| 視頻功能 | 現場 | 480幀/秒顯示 | 400幀/秒顯示 | 240幀/秒顯示 | 200幀/秒顯示 |
| 放大 | 2倍數碼放大 | ||||
| 攝像機顯序號 | 攝像機顯示 | 攝像機顯示 | |||
| 顯示格式 | 單畫面，4分割，9分割，16分割 | 單畫面，4分割，9分割 | |||
| 視頻增強 | 亮度，對比度 | ||||
| VGA增強 | 亮度，對比度，飽和度 | ||||
| 音頻 | G.723 | 16路輸入/1路輸出 | 8路輸入/1路輸出 | ||
| 錄像 | 錄像速度/錄像畫質 | 480 幀(CIF) | 400 幀(CIF) | 240 幀(CIF) | 200 幀(CIF) |
| 240 幀(Half D1) | 200幀(Half D1) | 240 幀(Half D1) | 200 幀(Half D1) | ||
| 120 幀( D1) | 100 幀( D1) | 120 幀( D1) | 100 幀( D1) | ||
| 壓縮格式 | H.264 | ||||
| 錄像方式 | 定時，移動，觸發報警，手動 | ||||
| 報警前後設定時間 | 1~5 sec | ||||
| 存儲方式 | 4個硬碟（自動超過寫入，覆蓋） | ||||
| 回放 | 播放 | 單畫面、16畫面 | 單畫面、8畫面 | ||
| 搜尋 | 時間、日期、移動偵測、報警、視頻丟失、每台攝像機、所有攝像機 | 快進退*128倍速度，單幀進退，時間、日期選擇，百份比拖動選擇 | |||
| 備份 | DVD r/w, CD r/w, HDD, 隨身碟，網路 | 每一個攝像機，所有的攝像機，時間範圍 | |||
| 用戶界面 | GUI | RGB 24bit full color | |||
| 操作界面 | 滑鼠，鍵盤，紅外線遙控器控制器 | ||||
| 操作幫助 | 即時在螢幕上顯示 | ||||
| 網路10/100M | 乙太網、ADSL | TCP/IP, DHCP, MNS, DDNS, Active-X | |||
| 電腦程式 | CMS集中管理軟體 | 同一時間可監控33台DVR | |||
| 遠程操作軟體 | 客戶端、IE（監控，備份，回放，雙向語音對講，地圖顯示，更新程式，轉換） | ||||
| PC播放器 | CD、DVD、隨身碟、硬碟（播放，轉換，複製，列印，備份） | ||||
| USB | USB 2.0 | DVD r/w, CD r/w, HDD, 隨身碟，USB滑鼠 | |||
| 串口通信 | RS232/RS422/RS485 | 16路攝像機雲鏡控制 | 8路攝像機雲鏡控制 | ||
| 報警 | 報警輸入 | 16路輸入 | 8路輸入 | ||
| 報警輸出 | 4路繼電器輸出(最大3A) | ||||
| Alarm latch up | 1 ~ 10 sec | ||||
| 蜂嗚器 | On/Off | ||||
| 硬碟 | IDE(ATA)/SATA | 4個硬碟（最大2 TB ） | |||
| 電源 | 輸入電壓 | AC 110VA/ 220VA(Selectable) 50~60Hz | |||
| 功率消耗 | 約 80W | ||||
| 連線器 | 視頻輸入連線埠 | 16 BNC | 8 BNC | ||
| 環通視頻輸出連線埠 | 16 BNC(Looping) | 8 BNC(Looping) | |||
| 監視器連線埠（主/副） | 2 BNC | ||||
| 音頻連線埠 | 蓮花頭 | ||||
| VGA 顯示輸出連線埠 | 15pin HDSUB | ||||
| 報警輸入/輸出 | 26pin HDSUB | ||||
| 串口通信 | 9pin DSUB | ||||
| 網路接口 | RJ45 | ||||
| 滑鼠 | USB | ||||
| 外觀 | 外形尺寸(mm) | 430(W)x375(D)x90(H) | |||
| 重量 | 約10 Kg | ||||
| 環境 | 工作溫度 | 0 ~ 60 degC | |||
| 工作濕度 | 10 ~ 90% |

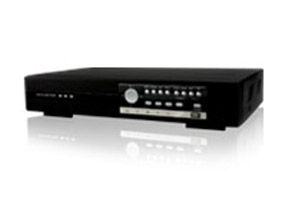

基本參數
系統處理器：工業級嵌入式微控制系統作業系統：嵌入式LINUX作業系統
操作界面：16位真彩色選單操作，支持滑鼠控制
畫面分割顯示：4路/1路
監控畫面質量：PAL(704*576)NTSC(704*480)
回放畫面量：PAL（352*288）NTSC(352*240)
移動偵測：每個畫面可設定396個檢查區域，多個靈敏度可選
錄像方式：手動錄像、動態錄像、報警錄像機、定時錄像
本地回放：單路或者四路同步回放
錄像資料查詢：按時間、日期、攝像機編號檢索
占用硬碟空間：音頻（28.8M位元組/小時）視頻（25-500M位元組/小時）
保存錄像方式：本機硬碟，網路
錄像資料備份：網路備份,USB移動硬碟
視頻輸入：四路BNC 視頻輸出：1路BNC
報警輸入：無 報警輸出：無 雲台控制：無
網路接口：RJ45 10M/100M自適應乙太網口
硬碟接口：1個SATA接口
電源：12V外置電源
尺寸：220×210 X 44 mm
功能
監視監視功能是嵌入式硬碟錄像機最主要的功能之一，能否實時、清晰的監視攝像機的畫面，這是監控系統的一個核心問題，目前大部分嵌入式硬碟錄像機都可以做到實時、清晰的監視；
錄像
錄像效果是數字主機的核心和生命力所在，在監視器上看去實時和清晰的圖像，錄下來回放效果不一定好，而取證效果最主要的還是要看錄像效果，一般情況下錄像效果比監視效果更重要。大部分DVR的錄像都可以做到實時25幀/秒錄像，有部分錄像機總資源小於5幀/秒，通常情況下解析度都是CIF或者4CIF，1路攝像機錄像1小時大約需要180MB~1GB的硬碟空間；
報警功能
主要指探測器的輸入報警和圖像視頻幀測的報警，報警後系統會自動開啟錄像功能，並通過報警輸出功能開啟相應射燈，警號和聯網輸出信號。圖像移動偵測是DVR的主要報警功能；
控制功能
主要指通過主機對於全方位攝像機雲台，鏡頭進行控制，這一般要通過專用解碼器和鍵盤完成；
網路功能
通過區域網路或者廣域網經過簡單身份識別可以對主機進行各種監視錄像控制的操作，相當於本地操作；
密碼授權功能
為減少系統的故障率，和非法進入，對於停止錄像，布撤防系統及進入編程等程式需設密碼口令，使未授權者不得操作，一般分為多級密碼授權系統；
工作時間表
可對某一攝像機的某一時間段進行工作時間編程，這也是數字主機獨有的功能，它可以把節假日，作息時間表的變化全部預排到程式中，可以在一定意義上實現 無人值守。
