6芯室外光纜簡述:

6芯室外光纜是內置有6根光纖(成分是二氧化矽,石英玻璃)的室外通訊線纜。擁有多種結構型號以及兩種傳輸模式,是利用比較廣泛的通訊光纜,主要套用在長途通訊和局間通訊的傳輸。

6芯室外光纜傳輸:

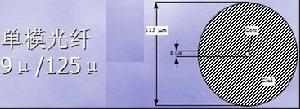

6芯室外光纜傳輸原理示意圖
傳輸方面6芯室外光纜主要是以單模和多模兩種規格。單模(內徑是9μm外徑是125μm)多模(有兩種,分別是內徑是62.5μm外徑是125μm和內徑是50μm外徑是125μm),單模是一種長距離傳輸的模式,波長是1310和1550兩種;多模是一種短距離傳輸的模式(傳輸距離限制在2000米以內),波長是850和1300兩種。(現在廣泛套用的是單模,而多模正在逐漸的淘汰中)

6芯室外光纜結構:

在結構上6芯室外光纜主要分為中心束管式和層絞式兩種結構類型。中心束管式是以光纖位於光纜中心,採用沒膏填充、雙鋼絲外加強的結構,能容納4-12芯的光纖;層絞式則是以光纖圍繞中心加強件的一種形式的結構,能容納4-144芯的光纖。

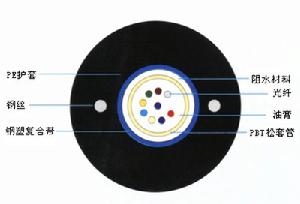

6芯室外光纜結構示意圖

6芯室外光纜型號:

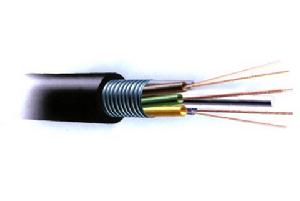

6芯室外光纜型號示意圖
在型號選型方面6芯室外光纜主要以中心束管式和層絞式兩種規格類型的型號,中心束管式的有GYXTW,GYXTY,ADSS;層絞式的有GYTA,GYTS,GYTA53,GYFTY。
1、GYXTW:中心束管式帶鎧結構,可以容納4-12芯,適用於架空的敷設。
2、GYTS:層絞式帶鎧結構,可以容納4-144芯,適用於埋地和管道的敷設。(埋地時需要套上一層PVC管)
3、GYTA:層絞式帶鋁結構,可以容納4-144芯,適用於埋地和管道的敷設。(埋地時需要套上一層PVC管)
4、GYTA53:層絞式雙重護套帶鎧結構,可以容納4-144芯,適用於埋地和管道的敷設。(可直接埋地,無需套管)
