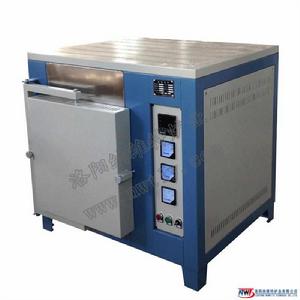

1600℃高溫電爐適合各類大專院校實驗室、工礦企業化驗室,等實驗和小批量生產之用。供化學分析、物理測定,以及金屬、陶瓷的燒結和熔解、小型鋼件等加熱、焙燒、烘乾、熱處理用。
1600℃高溫電爐電阻爐是採用國際先進技術,自行研製開發的高性能、高節能的新型電爐,採用節能型的陶瓷纖維材料和雙層結構,可將外表溫度降到常溫並使得內腔溫度分布均勻。採用多段智慧型型程式控制器,全過程自動控制溫度,綜合性能指標較高。
高溫電爐種類很多,但大致可以從以下幾個方面分類:
1.從爐膛形狀上可分為:箱式電阻爐,管式電阻爐,台車爐,升降爐2.從操作程式上可分為:人工編程電阻爐和人工智慧電阻爐;3.從實驗所需氣氛條件可分為:氧化氣氛電阻爐和真空氣氛電阻爐。4.從最高溫度上可分為:低溫電阻爐(600℃以下),中溫電阻爐(600℃-1000℃),高溫電阻爐(1000℃-1700℃),超高溫電阻爐,是科研單位、高等院校、工礦企業理想的實驗和生產設備。
產品主要特點:
操作方便,可程式,PID自整定、自動升溫、自動保溫、 自動降溫,無需值守;可另配與計算機通訊通過計算機操作電爐(啟動電爐、停止電爐、暫停升溫、設定升溫曲線、升溫曲線儲存、歷史曲線等
雙層爐殼,爐體經精緻噴塑耐腐蝕耐酸鹼,爐體與爐膛隔離採用風冷,殼體表面的溫度小於45度
節能:爐膛材料為(爐膛採用進口纖維製作而成,耐高溫、耐急熱急冷,保溫性能好)
升溫快(升溫速率1℃/h至40℃/min可調)
雙迴路保護(超溫、超壓、超流、段偶、斷電等)
靜音電子繼電器
標準配置含一根工作管兩端由剛件水套密封,工作管99瓷剛玉管
標準配置數字式PID控制器,可調節升溫曲線、保溫溫度和保溫時間
超溫報警並斷電,漏電保護,操作安全可靠
側開式爐門,易於樣品裝載,並可加裝通氣口,可在氧氣或惰性氣氛下操作殼體結構兩側(或四面)加熱確保高度均勻的溫度分布(保護氣操作作為額外配置)
技術參數 | 最高工作溫度 | 1600℃ |
連續工作溫度 | 1550℃ | |
溫控系統 | PID,16/32/40段程式化控溫 | |
工作電壓: | AC,380V/50HZ | |
發熱元件: | 矽鉬棒 | |
控溫精度: | ±,1℃ | |
升溫速率: | 20°,C,/,min |
技術參數
最高工作溫度
1600℃
溫度曲線:
30段(可定製50段)程式控制功能,可以輸入設定:一條曲線為30(50)段,兩條曲線14(28)段/條,三條曲線9(15)段/條,五條曲線5(9)段/條;可同時輸入多條曲線,使用時可任意調用。
高溫電爐的安裝與使用
1. 電爐不需特殊安裝,只需平放在室內地面或台架上。控制器應放在工作檯上,工作檯面的傾斜度不得超過5度.控制器離電爐最小距離不得少於0.5米.控制器不宜放在電爐上面,以免影響控制器正常工作.
2. 與控制器及電爐相連的電源線,開關及熔斷器的負載能力應稍大於電爐的額定功率.
3. 接線時,首先轉松控制器外殼左右兩側的螺釘,然後將罩殼上翻,按圖示接好電源線.控制器與電爐的連線及熱電偶連線線(最好使用補償導線).將熱電偶從熱電偶固定座的小孔中插入爐膛,孔與熱電之間間隙用石棉繩堵塞,然後固定.(注意:電源的相-與中線不可接反,為了操作安全,控制器和電爐均需可靠接地)
4. 檢查接線無誤後即可通電,首先合上電源開關,然後將控制器面板上的鈕子開關拔向開的位置,調節設定按鈕,把溫度設定到您所需要的度數上,如果把設定開關拔向測量位置上,紅燈滅(NO),亦有接觸器的吸合聲響,電爐通電,電流表指示加熱電流值,溫度隨爐內溫度升高而徐徐上升,說明工作正常.
當溫度上升至設定的所需要溫度時,紅燈滅(NO),綠燈亮(YES),電爐自動斷電,停止升溫.稍後,當爐內溫度稍微下降,綠燈滅,紅燈亮,電爐又自動通電.周而復始,達到自動控制爐內溫度的目的.
5. 為了檢查斷偶保護裝置是否正常工作,其方法是:鬆開熱電偶一端,此時測溫指示迅速上升到最高點亦自動切斷加熱電源,則斷偶裝置良好,重新接好的熱電偶後,可正常工作.
6.烘爐,當電爐第一次使用或長期停用後再次使用時,必須進行烘爐.其過程如下:
當室溫升到200℃ 4小時(打開爐門讓水蒸氣散發)
當200℃到600℃ 4小時(關閉爐門)
當600℃到800℃ 2小時(關閉爐門)
7. 使用完畢,首先將控制臺上的鈕子開關拔向關的位置,然後切斷總電源開關.
接線的方法:
1.打開包裝箱,檢查高溫爐是否完好,根據裝箱單及開箱說明檢查配套附屬檔案是否完整。
2、高溫爐放置地點應選擇空氣流通,無震動,無易燃﹑易爆氣體或高粉塵的場所。
3、請使用與所採購高溫爐相匹配的工作電源電壓,加裝與高溫爐爐體工作電流相匹配的空氣開關,可靠連線接地保護線,切勿將高電壓引入,以免引起儀表及控制線路的損壞,不用時請關閉電源。
4、將熱電偶從高溫爐爐體後/爐體上固定座的小孔中插入爐膛,並固定於固定座上,按熱電偶正負極性要求連線線[紅線接(+),黑線或綠線接(-)],熱電偶插入爐體後要在爐膛內部能看到2-5cm長。不可將熱電偶正負極接反,否則無法進行測溫和自動控制。
5、高溫爐接電源時請注意相續A火線B火線C火線N零線外殼接地!如在接線時只有A、B、N線號,A\B接火線(380V),N零線
6、高溫爐安裝完畢應通電試機。
1. 控制器應放在乾子通風良好,無腐蝕性氣體的地方,工作環境溫度為-10-50℃,相對濕度不大於85%
2. 為保證測量準確,每年套用直流電位差計校對XMT型溫度控制儀的測溫表,以免引起較大誤差.
3. 定期檢查各部分接線是否有鬆動,交流接觸器的觸頭是否良好.出現故障應及時修復.
4. 用戶能遵守以上操作規程,確因產品質量不能正常工作時,一年內免費修理更換零配件,直至更換產品。但未經生產查明質量原則,用戶不的自行拆裝否則由用戶負責各項維修費。
