構成
結構介紹
電阻爐外殼採用優質冷軋鋼板製作或不鏽鋼外殼，表面噴塗工藝處理、爐門採用滿門式結構、啟閉靈活。
結構特點

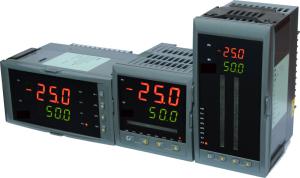

箱式電阻爐配套智慧型PID數顯控制器1、外觀採用耐高溫、耐腐蝕油漆處理。
2、控制台採用智慧型PID數顯控制器、穩定性好、精度高，配有電流表、結構新穎。
3、爐門採用加厚、加固處理，防止變形
4、爐襯採用優質保溫棉,保溫效果好
5、爐膛溫度時時檢測功能(不加熱情況下同樣顯示爐膛實際溫度,便於隨時觀察爐膛溫度情況)
6、接線簡單，圖示明了，操作方便。
7、具有過載保護和短路保護
8、爐殼選用優質鋼板折邊焊接製成，工作室為耐火材料製成的爐膛，加熱元件置於其中，爐與殼間用保溫材料砌築。
結構圖
顧名思義，箱式電阻爐的形狀好像一個矩形箱體，如圖1所示。
1一爐門;2一電熱元件;3一爐殼;4一控制箱;5-爐襯
主要由爐體和控制箱兩大部分組成。箱式電阻爐一般工作在自然氣氛條件下，多為內加熱工作方式，採用耐火材料和保溫材料做爐襯。用於對工件進行正火、退火、淬火等熱處理及其他加熱用途。按照加熱溫度的不同一般分為三種類型，溫度高於1000℃稱為高溫箱式電阻爐，溫度在600一1000℃之間稱為中溫箱式電阻爐，溫度低於600℃稱為低溫箱式電阻爐，以滿足不同熱處理溫度的需要。
使用須知
安裝使用
1、電爐不需特殊安裝,只需平放在室內地面或台架上。控制器應放在工作檯上，工作檯面的傾斜度不得超過5度。控制器離電爐最小距離不得少於0.5米。控制器不宜放在電爐上面，以免影響控制器正常工作。
2、與控制器及電爐相連的電源線，開關及熔斷器的負載能力應稍大於電爐的額定功率。
3、接線時,首先轉松控制器外殼左右兩側的螺釘，然後將罩殼上翻,按圖示接好電源線。控制器與電爐的連線及熱電偶連線線(最好使用補償導線)。將熱電偶從熱電偶固定座的小孔中插入爐膛，孔與熱電之間間隙用石棉繩堵塞,然後固定。(注意：電源的相-與中線不可接反，為了操作安全,控制器和電爐均需可靠接地)
4、檢查接線無誤後即可通電，首先合上電源開關,然後將控制器面板上的鈕子開關拔向開的位置，調節設定按鈕，把溫度設定到您所需要的度數上，如果把設定開關拔向測量位置上,紅燈滅(NO)，亦有接觸器的吸合聲響，電爐通電，電流表指示加熱電流值，溫度隨爐內溫度升高而徐徐上升，說明工作正常。
當溫度上升至設定的所需要溫度時，紅燈滅(NO)，綠燈亮(YES)，電爐自動斷電，停止升溫。稍後，當爐內溫度稍微下降，綠燈滅，紅燈亮，電爐又自動通電。周而復始，達到自動控制爐內溫度的目的。
5、為了檢查斷偶保護裝置是否正常工作，其方法是:鬆開熱電偶一端，此時測溫指示迅速上升到最高點亦自動切斷加熱電源，則斷偶裝置良好，重新接好的熱電偶後，可正常工作。
6、烘爐,當電爐第一次使用或長期停用後再次使用時，必須進行烘爐。其過程如下：
當室溫升到200℃ 4小時(打開爐門讓水蒸氣散發)；
當200℃到600℃ 4小時(關閉爐門)；
當600℃到800℃ 2小時(關閉爐門)。
7、使用完畢，首先將控制臺上的鈕子開關拔向關的位置,然後切斷總電源開關。
使用步驟
1、 通電前，先檢查接線有否符合，控制器上等接線螺絲有否松落現象。
2、 稱好試樣放與爐內，並關閉爐門，打開電爐開關；
3 、將控制器上的開關拔至“設定”位置，設定試驗溫度；
4 、設定完成後開關拔回至“測量”位置，電爐開始升溫工作，此時儀表由綠指示燈顯示；
5 、工作時間到後關掉電爐開關，待冷卻後取出樣品。
操作規程
1.使用時切勿超過電阻爐的最高溫度。
2.裝取試樣時一定要切斷電源，以防觸電。
3.裝取試樣時爐門開啟時間應儘量短，以延長電爐使用壽命。
4.禁止向爐膛內灌注任何液體。
5.不得將沾有水和油的試樣放入爐膛；不得用沾有水和油的夾子裝取試樣。
6.裝取試樣時要戴專用手套，以防燙傷。
7.試樣應放在爐膛中間，整齊放好，切勿亂放。
8.不得隨便觸摸電爐及周圍的試樣。
9.使用完畢後應切斷電源、水源。
10.未經管理人員許可，不得操作電阻爐，嚴格按照設備的操作規程進行操作。
適用溫度
箱式電阻爐額定溫度在1000℃-1700℃，適用於各大專院校及科研院所，進行金屬材料、陶瓷材料的燒結，某些單晶體的熱處理，耐火材料的高溫重燒收縮的檢測和研究。
注意事項
1．使用時爐膛溫度不得超過最高爐溫，也不要長時間工作在額定溫度以上。
2．工作環境條件為：溫度0～50℃ ，相對濕度<80%,無導電塵埃，無易燃易爆物品和腐蝕性氣體。
3．使用時爐門要輕開輕關，以防損壞機件。
4．在爐膛內取放樣品時，應先關斷電源，並輕拿輕放，以保證安全和避免損壞爐膛。
5．為延長產品使用壽命和保證安全，在設備使用結束之後要及時從爐膛內取出樣品，退出加熱並關掉電源。
6、設備環境大氣壓力：大氣壓下。
產品特點
膛採用特種陶瓷纖維材料，重量輕，熱熔小、空爐損耗小，與老式電阻爐相比節能70%以上。
升溫速度快，升溫速度可調節。可程式滿足30-50段連續控溫和恆溫要求，實現定時自動升溫和恆溫，具有PID自整定，手動自動切換無干擾和超溫報警的功能。
控溫精度高，沖溫值1--3℃。具有溫度補償功能和溫度校正功能。顯示精度±1℃。
溫度均勻性好≤6℃
一體化結構，採用滿門設計，外形美觀大方。
參數
1，控制方式：可控矽控制，PID參數自整定功能，手動/自動切換無干擾功能，超溫報警功能。
2，爐膛材料：採用特種陶瓷纖維，升溫速度快，保溫效果好。
3，顯示視窗：溫度測量，設定溫度雙顯示，加熱功率光柱顯示。(如圖所示)
箱式電阻爐維修保養
2.1控制器應放在乾燥通風良好,無腐蝕性氣體的地方,工作環境溫度為-10-50℃,相對濕度不大於85%。
2.2為保證測量準確,每年套用直流電位差計校對XMT型溫度控制儀的測溫表,以免引起較大誤差。
2.3定期檢查各部分接線是否有鬆動,交流接觸器的觸頭是否良好.出現故障應及時修復。
