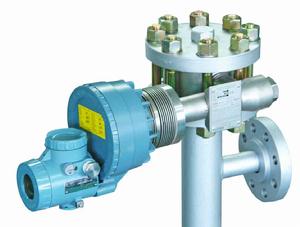

144LD系列智慧型型電動浮筒液位變送器

概述

144LD系列智慧型型電動浮筒液位變送器是根據阿基米德浮力原理設計的，用於測量液體的液位、界位和密度。可使用PC機或375手持終端器，方便地對變送器進行遠程組態和管理(監測)，也可用常規的本機按鍵進行操作。變送器通過HART通信協定或FOXCOM通訊協定實現整個1/A系列一體化。現場匯流排型可實現FF通信協定，變送器經認證可在危險場所使用。

特點

l HART或FOXCOM通訊
l 利用現場按鍵進行常規操作
l 無需辦公室標定可方便適應測量點
l 測量點備份
l 連續自診斷
l 可組態的安全值
l 現場按鍵和重新組態可軟體鎖定
l 用於迴路檢測的模擬輸出仿真
l 現場可顯示％、mA等物理單位
l 通過智慧型濾波抑制信號噪聲
l 線性或用戶要求的特性
l 過程溫度範圍-196℃～＋400℃
l 多種材料適應腐蝕性介質
l 利用金屬薄膜感測器技術
l 感測器同帶有遠方安裝支架的放大器可分離安裝

工作原理

浮筒的浮力通過浮筒桿和扭矩管被傳遞到感測器的工作桿，然後作用在感測器元件的自由端。4個薄膜金屬應變測量元件被噴濺到感測器元件上，隨拉或壓力改變阻值。這4個薄膜金屬應變測量元件連線成由放大器供電的惠斯通電橋，和有效重量成正比的對角橋路電壓被作為輸入信號反饋到電子放大器。通過電子放大器該電壓被轉換為4～20mA二線制輸出信號。
