11356型護衛艦

11356型護衛艦

11356型護衛艦(俄語:,俄羅斯以巡邏艦項目編列,英語:,印度稱之為塔爾瓦級護衛艦,英語:)是俄羅斯為印度海軍設計建造的多用途護衛艦,由俄羅斯北方設計局(英語:)設計。 本級艦在設計上是是克里瓦克III級()的改良版,首艦塔爾瓦號(INS Talwar F-40)在1999年3月10日開工,2004年4月19日第一批訂單三艘交付印度,2006年1月16日印度追加第二批訂單三艘,2013年6月在印度海軍服役。本級艦滿載排水量約4000噸,主要武裝為一門100毫米艦炮、一座3S-90施基利防空飛彈發射裝置、一座八聯裝反艦飛彈垂直發射系統、有直升機庫操作一架卡-27級別的直升機。 2010年俄羅斯在本級艦的基礎上改良武裝衍生出自用版本11356R/M型護衛艦(俄語:,北約以首艦格里格羅維奇海軍上將號稱本級艦為格里格羅維奇海軍上將級護衛艦,英語:),本級艦訂單共6艘,首艦在2010年12月18日於揚塔爾造船廠開工,2016年3月11日服役於波羅的海艦隊,成為俄羅斯海軍自成立以來新建服役的首艘中型護衛艦。

基本信息

發展沿革

研製背景

克里瓦克級護衛艦 克里瓦克級護衛艦

上個世紀九十年代以來,印度經濟迎來一個蓬勃的發展時期,時任印度總理拉吉夫·甘地在八十年代末進行的一些列改革初見成效,印度國家財政好轉,開始積極進行軍事擴充計畫,印度海軍同樣進行積極的水面艦艇、潛艇的研發與採購,在此期間向俄羅斯採購的戈爾什科夫海軍上將號航空母艦就是主要的項目之一,而驅護衛艦上,印度在1997年11月6日與俄羅斯簽訂協定,採購三艘Project 11352克里瓦克III級( Krivak III)的改良版,契約總值約10億美元,由俄羅斯聖彼得堡巴爾迪斯基扎沃德造船廠( Baltisky Zavod of St. Petersburg)負責建造工作。

建造服役

準備交付印度的11356型 準備交付印度的11356型

首艦在1999年3月10日安放龍骨,2000年5月12日下水,2001年11月展開海試作業,結果立刻發現艦體、輪機、裝備與武器都有問題,導致延後運交,原因應該是印度為本級艦選擇的設備來源過於複雜,包括俄羅斯、印度、烏克蘭、丹麥、德國、英國等30個國家的130家廠商,導致系統整合不易。二號艦在1999年9月24日安放龍骨,2000年11月24日下水;由於在測試中發現防空飛彈系統出現問題,所以兩艦的交艦期程都比原訂延誤一年多,分別在2003年6月18日交艦。三號艦則於2000年5月26日安放龍骨,2001年5月25日下水,最初預計於2003年8月交艦,同樣問題故延遲至2004年4月19日交艦。

技術特點

基本設計

11356艦體四視圖 11356艦體四視圖

相較於11352克里瓦克III級,11356塔爾瓦級的外型有極大的不同,艦上各裝備系統全部更新,兩者完全不可同日而語。塔爾瓦級的功能相當全面,能執行反艦、反潛與防空任務。塔爾瓦級相較於克里瓦克III級的一大改進就是重新設計艦體與上層結構外型,融入雷達隱身造型,艦體側面有折角造型,上層結構與煙囪造型都比後者簡潔得多,並擁有傾斜造型,船舷與上層結構的融合處也更多;此外,塔爾瓦級也是印度海軍首種具有隱身外型的艦艇。不過本級艦的艦面上仍然存有裝備、天線林立的俄系一貫風格。

動力設計

三艘11356編隊 三艘11356編隊

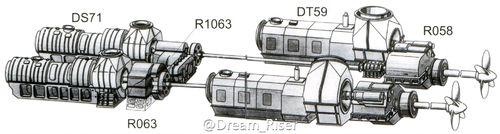

11356動力系統 11356動力系統

動力方面,11356採用複合燃氣渦輪或燃氣渦輪(COGOG),主機包括兩具DT-59.1高速用燃氣渦輪以及兩具DS-71巡航用燃氣渦輪,其中每具DT-59.1各搭配一具RO-58單速減速齒輪箱,每具渦輪最大前進推力為19500馬力,倒退為4500馬力;而每具DS-71則各搭配一具RO-63雙速減速齒輪箱,每具渦輪最大前進推力為9000馬力,倒退為1500馬力,此外還有一組由兩具DS-71共享的R-1063備用齒輪箱,最多能輸出4250馬力。本級艦最大航速32節,以30節航行時續航力1390海里,航速20節時則擁有4000海里的續航力 ,航速18節時續航力4500海里,能持續在海上作業30天。

第一批二號艦特里蘇爾號 第一批二號艦特里蘇爾號

電力方面,塔爾瓦級由四具丹麥瓦西蘭( Wartsila)的WCM-800-5發電機組(單機組功率800KW)提供艦上所需電力,備用發電機組使用美國康明斯( Cummins)KTA-50G3柴油機帶動印度基爾洛斯卡爾( Kirloskar)1MVA交流發電機組,總功率4MW。艦體兩側裝有計算機控制的穩定鰭,能降低艦體在航行時的搖晃。艦上還裝有俄羅斯極光科研生產聯合體( Avrora Scientific and Production Association JSC)開發的整合式動力監控系統,以區域網路連線艦上所有的推進、發電、機械裝置、輔助動力、穩定系統以及螺旋槳舵面等等。

船電設計

11356艦首 11356艦首

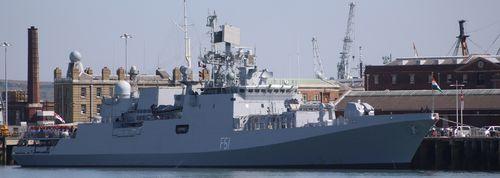

F-51 特里坎德 F-51 特里坎德

11356配備俄系艦艇常見的M2EM頂板( Top Plate)E頻3D對空搜尋雷達,其他配備一具MR-212/201-1 I頻導航雷達以及一具凱爾文 ·休斯( Kelvin Hughes)Nucleus-2 6000A短程導航/水面監視雷達,以及一具花崗岩中央科學研究所( Granit Central Scientific Institute)的3Ts-25E Garpun-Bal水面搜尋/反艦飛彈火控雷達系統等等。火控方面,艦橋頂端有一具俄羅斯RATEP公司的5P-10E Puma整合光電/雷達火控系統,此外,艦上還有制導反艦飛彈的3R14N-11356火控系統,以及四具用來制導SA-N-12防空飛彈的MR-90火控雷達,其中兩具位於艦橋頂端兩側,另兩具位於主桅後方一座平台上。

11356艦尾 11356艦尾

電子戰方面,11356級配備俄制TK-25E-5整合式電子對抗系統,採用數組天線以及電子對抗系統;此外, 艦上還有PK-10 Smely誘餌發射系統,包括四具由計算機控制的KT-216干擾彈發射器(口徑120mm),11356的作戰系統為Trebovaniye-M戰鬥數據系統,同樣由極光科研生產聯合體提供,其設計十分先進,採用全分散架構,由八座T-171工作站(每個工作站擁有18英寸全彩色平面多功能顯示器)以及三具T-162中央伺服器組成。聲納方面,艦首聲納型號不明,推測可能為俄制MGK-335EM-03聲納系統,艦上也可能裝有SSN-137中頻主動變深聲納。

武裝設計

艦首主炮 艦首主炮

艦首A炮位安裝一門俄羅斯最新型的A-190(E)100mm自動艦炮,炮塔外殼具有雷達隱身造型,射速達60發/分,射程15km。艦炮後方是一具3S-90單臂防空飛彈旋轉發射系統,彈艙容量為24發,使用俄制SA-N-12(9M317)半主動雷達制導防空飛彈,射程3.5~45km,制導模式則為中端無線電修正/終端半主動雷達制導。八枚反艦飛彈裝填於3S-90單臂發射器後方的垂直發射系統中。前兩艘本級艦裝填八枚俄制3M54俱樂部反艦飛彈,三號艦塔巴號則是印度首艘裝備印、俄合作研發的PJ-10布拉莫斯 (BrahMos)反艦飛彈的水面艦艇。

反潛火箭發射 反潛火箭發射

反潛方面,塔爾瓦級的艦橋前方裝有一具RBU-6000 12聯裝反潛火箭發射器,這是一種常見的俄制反潛武器,口徑為212mm,可發射90R反潛火箭以及RGB-60深水炸彈,射程600~4300m。艦體中段兩側各有一組雙聯裝533mm魚雷發射管,使用SET-65E/53-65KE魚雷。直升機庫兩側各有一組CADS-N-1卡什坦炮彈合一近迫武器系統,每座擁有兩具30mm機炮與8枚SA-N-11短程防空飛彈。艦尾設有一座直升機庫與直升機甲板,操作一架俄制卡-28/31直升機,未來也能選用印度自製的ALH先進輕型直升機。

訂單追加

第二批次塔爾瓦級 第二批次塔爾瓦級

由於印度海軍對塔爾瓦級十分滿意,遂在2006年1月16日與俄羅斯簽約,續購第二批三艘此級艦艇,契約總值約16億美元,由加里寧格勒的揚塔爾造船廠建造,首艦於2007年6月開工,三艦預計在2011至2012年間陸續交艦。這批艦艇將換裝俄、印合作的布拉莫斯( Brahmos)超音速反艦飛彈 ;以兩座AK-630機炮和垂直發射的以色列制巴拉克防空飛彈組合的近程防空系統來取代第一批使用的喀什坦彈炮合一系統。第二批三艘塔爾瓦級分別命名為長劍號(INS Teg F-45)、箭(INS Tarkash F-46)與弓(INS Trikand F-50),這些是印度海軍首度採用的艦名,而非繼承以往沿用的名稱。

性能數據

參考數據
艦長124.8米
舷寬15.2米
吃水4.2米
動力 COGOG 2×DT-59.1高速用燃氣渦輪/前進39000,後退9000 2×DS-71巡航用燃氣渦輪/前進18000,後退3000 雙軸
排水量 標準3850噸 滿載4035噸
航速32節
續航力 4000/20節 4500/18節
艦員190人到220人
雷達1部MR-760 Fregat M2EM頂板(Top Plate) 3D對空搜尋雷達
—— 1部Pozitiv-M1.2 對空/平面搜尋雷達(F-46、47、50)
——2部MR-212/201-1導航雷達
——1部Kelvin Hughes Nucleus-2 6000A短程導航/水面監視雷達
——1部3Ts-25E Garpun-B水面搜尋/火控雷達
—— 1部3R14N-11356反艦飛彈火控雷達
——4部MR-90 Front Dome防空飛彈火控雷達
對抗 TK-25E-5整合式電子對抗系統
—— BEL Ajanta電子支持系統
——4部KT-216干擾彈發射器
作戰Trebovaniye-M戰鬥信息系統
—— Purga反潛武器控制系統
聲納BEL APSOH或HUMSA艦首主/被動聲納
——SSN-137變深聲納
主炮1座A-190 100mm艦炮
飛彈 1座3S-90單臂防空飛彈發射系統(印度版11356,備彈量24枚,裝填SA-N-12防空飛彈) 3座12聯裝3S90E防空飛彈垂直發射系統(俄羅斯版11356R,備彈量36枚,裝填SA-N-12防空飛彈)
—— 1座KBSM 3S14E八聯裝垂直發射系統(F-40、43服役初期裝填8枚SS-N-27 俱樂部反艦飛彈,F-711裝填八枚PJ-10 布拉莫斯反艦飛彈,日後F-40、43亦將換裝) 1座KBSM 3S14U1八聯裝垂直發射系統(俄羅斯版11356R,裝填俱樂部、寶石或布拉莫斯反艦飛彈)
近防2座CADS-N-1 卡什坦炮彈合一近迫武器系統(印度版11356第一批和俄羅斯版11356R,每座擁有兩具30mm機炮與8具SA-N-11短程防空飛彈發射器,每套系統備有32枚SA-N-11飛彈)
——2座八聯裝閃電短程防空飛彈垂直發射器(印度版11356第二批)
—— 2座AK-630 30mm機炮(印度版11356第二批)
反潛2座雙聯裝533mm DTA-53-11356魚雷發射管((印度版11356第一批和俄羅斯版11356R,可發射65E/53-65KE魚雷)
——1座RBU-6000 12聯裝反潛火箭發射器
艦載機1架卡-27通用直升機系列

俄自用版

消磁作業中的11356R 消磁作業中的11356R

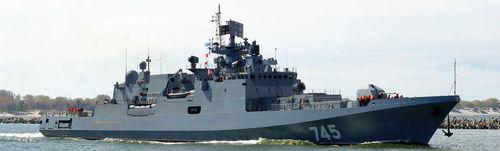

俄自用版11356R 俄自用版11356R

2010年,印度訂購的第二批塔爾瓦級仍在揚塔爾廠中建造時,俄羅斯國防部便與揚塔爾廠簽約,訂購改良自塔爾瓦級的11356R型護衛艦,確定建造三艘來裝備俄羅斯黑海艦隊,爾後追加三艘。首艦於2010年12月18日在揚塔爾廠安放龍骨,命名為格里戈洛維奇上將號。相較於塔爾瓦級,11356R型護衛艦最大的變更,是將原本塔爾瓦級的3S90單臂飛彈發射器,換成三組12聯裝垂直發射器3S90E冷射式垂直發射器;整個防空系統仍為施基利(Shtil)-1,飛彈改成適應垂直發射的9M317ME。

準備下水的11356R 準備下水的11356R

11356R的功能涵蓋長程反艦攻擊、防空以及反潛等。雖然俄羅斯北方造船廠已經開始建造同樣是四千噸級的22350型戈爾什科夫海軍上將級護衛艦,許多裝備比11356R更為先進;然而,22350畢竟是一個嶄新的設計,尤其是使用俄羅斯先前沒有用過的全新防空偵測與武器裝備,技術風險較高 ,整個研發與建造進度也比原本的進度落後;而格11356R則是由塔爾瓦級改良而來,大部分設計都業已經過驗證,技術上比較成熟。 俄羅斯可能是鑒於22350進度不順,才會另外購買設計成熟的11356R來填補空檔。

6月7日,加里寧格勒波羅的海造船廠,俄羅斯海軍11356M型飛彈護衛艦2號艦“埃森海軍上將”號舉行升旗儀式,正式服役。6月7日,俄羅斯海軍11356M型護衛艦2號艦伊森上將號在加里寧格勒的楊塔爾船廠舉行升旗儀式,正式入役俄11356M型首艦“格里戈羅維奇海軍上將”號。該級艦武器配置:1座A-190 100mm艦炮,3座12聯裝3S90E垂髮系統,1座8聯裝KBSM 3S14U1垂髮系統,1座12聯裝反潛火箭發射器,2座CADS-N-1型近防系統,2座雙聯裝533mm魚雷發射管。首艦745格里戈洛維奇海軍上將號於3月12日入役黑海艦隊。2號艦751埃森號尚在試航。

本級艦

艦名中文俄廠編號安放龍骨下水時間服役時間
11356印度版第一批
F-40 Talwar 塔爾瓦 No.301 1999/3/10 2000/5/12 2003/6/18
F-43 Trishul 特里蘇爾 No.302 1999/9/24 2000/11/24 2003/6/25
F-44 Tabar 塔巴爾 No.303 2000/5/26 2001/5/25 2004/4/19
11356印度版第二批
F-45 Teg 泰格 No.1354 2007/7/27 2009/11/27 2012/4/27
F-46Tarkash 塔卡什 No.1355 2007/11/27 2010/6/23 2012/11/9
F-51 Trikand 特里坎德 No.1356 2008/6/11 2011/5/25 2013/6/29
11356R俄羅斯海軍自用版
Адмирал Григорович 745格里戈羅維奇海軍上將No.13572010/12/182014/03/142016/03/01
Адмирал Эссен 751埃森海軍上將No.13582012/2/292014/11/72016/06/07
Адмирал Макаров 799馬卡洛夫海軍上將No.13592013/7/82015/12/22017/11/27
Адмирал Бутаков 布塔科夫海軍上將 No.13602013/12/72016/3/5——
Адмирал Истомин伊斯托明海軍上將No.13612013/11/52017/11/16——
Адмирал Корнилов科爾尼洛夫海軍上將No.13622013/122017/11/16——
