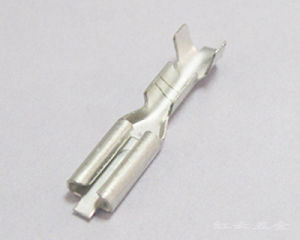

110端子學名110型插拔式接線端子,是由所屬公端子規格0.110英寸的寬度而命名的,國內又通常稱之為2.8端子,2.8端子也是由所屬公端子規格換算成毫米而命名(0.110英寸*25.4≌2.8毫米)。按其功能可以分類110母端子、110公端子、110公端插片、110鎖扣端子。按其形狀可以分類:110直型母端子、110旗型端子、110肩背形公母端子(110公母一體端子)。 110端子作用母端的連線器包括一個母端子的權力終端與終端各自公電源端子contactibly接收觸片的刀片座。的接觸插入件被插入母端子的公端子的接觸葉片的直接接收機。接觸的插入件包括凹窩,以提供穩定的和額外的接觸點,以改善連線的電氣性能 110系列通用接線端子都能用於符合EN50 019 標準規定的EEXe

基本信息

型號:110端子
型式:直型旗型
材質:
剝線長度:1 mm
截面面積:0 mm2
螺栓口直徑:18-22 mm
電壓:3000V V
電流:10A A
夾緊導線範圍:1
主要適用範圍:18-22 , 連線一到兩股線規為22-10AWG(0.32-5.3mm2),同時作為電器內部引線的銅導體的端子是專業生產110接線端子的廠家 產品型號

Part NO. Material Material Wire Rang Tab Dimension
型號 材 質 Thickness (AWG) Thickness 尺寸(mm)
料厚(mm) 電線範圍(線號) 公片厚度(mm) W E L
SS0511011 01 Brass 0.25 18-20 TAB=0.5 3.8 6.3 15.5
02 銅鍍錫 Tinned Brass
03 鐵鍍鎳 Nickel Steel
04 銅鍍鎳 Nickel Brass
05 中碳鋼 Stainless Steel
SS0811012 01 Brass 0.25 18-20 TAB=0.8 3.8 6.3 15.5
02 銅鍍錫 Tinned Brass
03 鐵鍍鎳 Nickel Steel
04 銅鍍鎳 Nickel Brass
05 中碳鋼 Stainless Steel
ST0511013 01 Brass 0.25 16-18 TAB=0.5 3.8 6.3 12.5
02 銅鍍錫 Tinned Brass
03 鐵鍍鎳 Nickel Steel
04 銅鍍鎳 Nickel Brass
05 中碳鋼 Stainless Steel
ST0511014 01 Brass 0.25 18-20 TAB=0.5 3.8 6.3 15.5
02 銅鍍錫 Tinned Brass
03 鐵鍍鎳 Nickel Steel
04 銅鍍鎳 Nickel Brass
05 中碳鋼 Stainless Steel
ST0511015 01 Brass 0.25 18-20 TAB=0.8 3.8 6.3 15.5
02 銅鍍錫 Tinned Brass
03 鐵鍍鎳 Nickel Steel
04 銅鍍鎳 Nickel Brass
05 中碳鋼 Stainless Steel

相關材料

1母端子和公端子
1.1 母端子或公端子的材料應為銅合金,或是電鍍的銅合金,鎳,或是鎳合金。
例外:如果電器或是器具的結構允許,母端子或公端子可以是電鍍板,或者是非電鍍但耐腐蝕的合金
1.2 成型的母端子或已經被修整的公端子如果以端子帶的形式出現,當將端子帶連續地放進加工工具的時,端子會被捲曲並和端子帶分離,那么此種情況下,端子和端子帶相接的邊緣則不需要電鍍。
2 標準端子
在第10節中的機械性能測試,拔插端子測試和第11節中的插入-拔出測試中所使用的標準端子的材料應為非電鍍黃銅,等同於C26000合金
2.2 在第12節中的溫度和熱循環測試中所使用的標準端子應為鍍錫板或是耐腐蝕的鋼材,按洛氏30T硬度標準,其硬度為洛氏硬度68±5。
例外:如果母端子僅適用連線銅合金的公端子時,那么這時則需使用C26000 銅合金的標準端子進行測試。
2.3按洛氏30T硬度標準,材質為黃銅的標準端子的硬度為62±7 國際標準
本標準等效採用國際標準IEC455(1988)《設備接線端子和特定導線線端的識別及套用字母數字系統的通則》。

1 主題內容與適用範圍

本標準規定了識別電器設備(以下簡稱設備)端子的各種方法,並制訂了以字母數字系統識別設備端子和特定導線線端的通則。本標準適用於設備(如電阻器、熔斷器、繼電器、接觸器、變壓器、鏇轉電機等)和這些設備的組合體的接線端子的識別標記,也適用於特定導線線端的識別。必要時,這些通則對某些產品的詳細套用和必要的輔助識別方法可在有關的標準中給出。

2 引用標準

GB 4728 電氣圖用圖形符號 GB5465 電氣設備用圖形符號

3 識別方法

可採用一種或多種方法識別設備接線端子和特定導線線端:a、 採用相關產品的標記系統來確定和識別設備接線端子或特定導線線端的實際或相對位置;b、 採用相關產品的標記系統來確定和識別設備接線端子和特定導線線端的顏色標記;c、 採用GB5465中規定的圖形符號。若需採用輔助符號,應與GB4728中的圖形一致;d、採用本標準第5章中規定的字母數字元號。

4 識別方法的套用

顏色、圖形符號或字母數字元號應標註在相應的線端或鄰近處。 當採用兩種以上的識別方法,並可以能出現混淆時,這兩種識別方法的相互關係必須在有關檔案中說明。

產品簡介

1928年,菲尼克斯電氣發明了世界上第一片組合式接線端子,這就是現代端子的雛形,也是菲尼克斯電氣申請並獲得的第一個發明專利。此後,菲尼克斯電氣激情創新,致力於各種連線技術的開發,形成了完善的電氣接口技術體系,其中很多產品系列已經成為行業的套用標準。目前,CLIPLINE的產品種類已經超過3000種,廣泛地套用於各類工業控制櫃和電氣櫃的電連線場合。
110端子是一種常規的直型端子,110端子廣泛套用於電子電氣領域,鎮流器、變壓器、開關電源、儀器儀表、IT通迅、報警裝置、電梯設備、照明、家用電器等,乾威五金110端子產品全部採用高精原料、無鉛電鍍生產,通過SGS、UL、CQC認證。
市場目前所運用到的品牌有:
東莞市乾威五金有限公司,德國PHOENIX;乾威五金連續端子;Cabur;JITE深圳;WAGO;台灣DECA;DINKLE;等系列品。產品包括PCB插拔式、焊針式、彈簧夾持式、螺釘壓線框式、軌道式、傳統式貫通型端子台;電子模組;模組盒、架、導軌。

同類產品

接線端子可以分為 歐式接線端子系列、 插拔式接線端子系列、變壓器接線端子、乾威五金連續端子、建築物布線端子、柵欄式接線端子系列、彈簧式接線端子系列、軌道式接線端子系列、穿牆式接線端子系列,光電耦合型接線端子系列、110端子、205端子250端子187端子、OD2.2圓環端子、2.5圓環端子、3.2圓環端子、4.2圓環端子、2圓環端子、6.4圓環端子、8.4圓環端子、11圓環端子、13圓環端子旗型系列端子和護套系列、各類環形端子、管形端子、接線端子、銅帶鐵帶(2-03、4-03、4-04、6-03、6-04)等。
