齒輪流量計

齒輪流量計

齒輪流量計是高精度測量體積流量的流量儀表,它的工作原理是正位移原理,介質的流動使齒輪轉動,齒輪的鏇轉被2個非接觸式的檢脈衝器掃描,每一個齒產生一個脈衝,最終產生於流量成比例的頻率信號,進而得出流量值Q。

原理

齒輪流量計是高精度測量體積流量的流量儀表,它的工作原理是正位移原理,介質的流動使齒輪轉動,齒輪的鏇轉被2個非接觸式的檢脈衝器掃描,每一個齒產生一個脈衝,最終產生於流量成比例的頻率信號,進而得出流量值Q。

齒輪流量計加工精度高、安裝精密、解析度高,齒輪流量計要求被測介質是潤滑性的,不能測量非潤滑的介質,如水。同時齒輪流量計不適用於含有固體顆粒的流體,如果被測液體介質中夾雜有氣體時,也會引起測量誤差。

套用指南

齒輪流量計廣泛套用於石油、石化、天然氣、化工、造紙、汽車、食品等行業,齒輪流量計還用於測量小管徑的微小流量的計量。

齒輪流量計分類

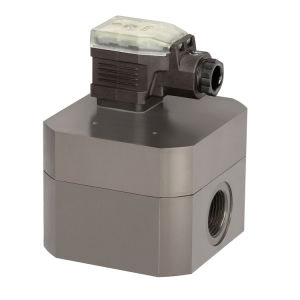

潤滑齒輪流量計

1

產品介紹:

潤滑齒輪流量計VZ-AL系列測量單元包括兩個與齒距偏移1/4圓周的PICK—OFFS,它產生一個雙通道與流量成比例的頻率信號。恰當的信號處理提供高解析度,識別流量方向,這使測量高粘度的介質和粘度隨溫度變化介質流量成為可能。潤滑齒輪流量計的最高壓力降不能超過16bar,限制了高粘度介質的測量範圍。基本上測量精度隨介質粘度的增加而升高。反之亦然,介質粘度在每秒10平方毫米時,測量精度降低,特別在低流量範圍是更明顯。這種齒輪類型的流量計要求被測介質是潤滑性的。不能測量非潤滑的介質,如水。

產品特點:

有七種尺寸不同型號

粘度範圍:1.....每秒100.000平方毫米

測量精度:讀數的正負0.3%

介質溫度:-30~+120度(標準型號)

HT型溫度可達150度帶熱絕緣前置放大器(可選)

ATEX標準防爆型(最高介質溫度80度)

不同的機箱和密封材料,廣泛用於測量不同的介質。

標準底盤連線,無需長時間停機更換。

通過SIKA顯示和讀取裝置處理信號,既可以有監控功能,也可以沒有。

轉換成模擬信號(0-20毫安,4-20毫安,或0-10V)或經由RS232C選擇處理。

由電控制器精確定量。

技術參數:

程式:通過2個按鈕,數據可以一直顯示直到電力耗盡

顯示器 :4位數LED顯示屏,紅色,高7.6mm

輸入電壓:18…28VDC,選項10…19VDC

電流最大:120mA

環境溫度:0…60℃

倉儲溫度:-25…85℃

輸出信號:脈衝輸出(2線,由感測器類型決定)

模擬輸出0/4…20mA,或者兩個報警連線最大24VDC/1A

外殼:鋁製,60x35x60(WXHXD)沒有插塞式連線

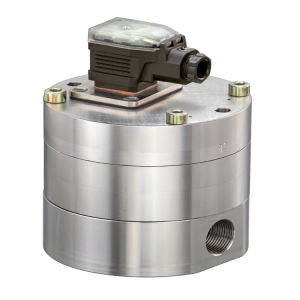

正位移齒輪流量計

1

產品介紹:

正位移齒輪流量計是高精度測量體積流量的變送器。它的工作原理是正位移原理。介質的流動使齒輪轉動。正位移齒輪流量計加工精度高,精密安裝。齒輪的鏇轉被2個非接觸式的pick-offs掃描,每一個齒產生一個脈衝,解析度非常高。可測量非常小的流量,定量小體積的液體。

產品特點:

有七種尺寸不同型號

粘度範圍:1.....每秒100.000平方毫米

測量精度:讀數的正負0.3%

介質溫度:-30~+120度(標準型號)

T型溫度可達150度帶熱絕緣前置放大器(可選)

ATEX標準防爆型(最高介質溫度80度)

不同的機箱和密封材料,廣泛用於測量不同的介質。

標準底盤連線,無需長時間停機更換。

通過SIKA顯示和讀取裝置處理信號,既可以有監控功能,也可以沒有。

轉換成模擬信號(0-20毫安,4-20毫安,或0-10V)或經由RS232C選擇處理。

由電控制器精確定量。

技術參數:

測量精度:測量值的±0.3%(在21mm²/s)

工作壓力:VZ0.025…toVZ1…400bar

溫度範圍:-30℃…+120℃

密封材料:標準:FPM(VITON)

連線方法:通過底座兩側內螺紋連線

電源:12…30VDC/Max.90mA

電源接口:標準插頭

防護等級:IP65

輸出信號:2通道,方波,比例1:1,PN
