用途

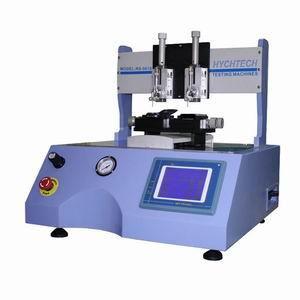

手機滾壓點擊劃線試驗機簡稱點擊劃線試驗機，是集精密機械、自動控制劃線以及精確滾壓控制技術於一體的高科技產品，其核心是觸控螢幕式運動控制器。
本產品具有功能強、編程簡單、操作方便、價格低等優點。適用於手機製造商之產品研發、產品檢測用。
本產品是通過運動控制器、電機、運動平台使工作按預期的軌跡進行運動。
本產品能滿足點擊、劃線、劃斜線、劃圓、劃圓弧、劃橢圓、劃矩形、劃三角、劃菱形等；
RS-5610特點
配置說明：
l 控制部份：工控電腦全自動控制；
l 機械部份：採用進口合金鋁板、進口皮帶、絲桿和驅動組件；
l 終端顯示：採用15寸液晶顯示器。
產品功能：
l 點擊劃線：實現點擊劃線同時進行，也可獨立點擊或獨立劃線；可設定觸控失效停止並記錄數據；
l 點擊方式：任意取點，實時記錄接觸阻抗、迴路阻抗，並儲存、生成報表及對比曲線圖；
l 劃線方式：自定義劃線，實時記錄迴路阻抗、測試次數、劃線圖形及數據採集，並儲存生成數據報表、曲線對比圖、偏移線性值；
l 試驗力度：砝碼100g、150g、200g、250g可選配；
l 測試報告：自動生成，圖形對比、數據值、測試時間、測試人及測試機台型號，並自動生成PDF檔案。
技術參數：
l 點擊速度：20~120次/分可調；
l 劃線速度：50~4500MM/分可調；
l 試驗次數：1~999999次可設定並具斷電記憶功能；
l 工作電壓：220V 50Hz。
測試項目
1、手機各面滾壓測試，荷重：0-100N或指定（選配）；
2、手機觸控螢幕點擊測試，採用日本SMC氣缸，荷重：0-10N或指定（標配）；
3、手機手寫筆觸控螢幕劃線測試（標配）；
4、手機表面鉛筆硬度劃痕測試，三菱鉛筆：6B-9H，荷重：5N，10N（選配）；
主要技術參數
| 型號 | RS-5610（可同進測試二台手機） |
| X軸移動範圍 | 0-150mm |
| Y軸移動範圍 | 0-150mm |
| Z軸點擊氣缸行程 | 0-15mm |
| 定位精度 | 0.05mm |
| 移動速度 | 0-1500mm/min |
| 壓力範圍 | 80-1500gf |
| 荷重 | 0-10N（選配件） |
| 體積 | X600XD600XH630mm |
| 重量 | 55kg |
| 電源 | 1§,AC220V,5A |
