黃銅螺紋旋啟式止回閥H14W-16T黃銅螺紋旋啟式止回閥技術規範
型號：H14W-16T公稱壓力：1.6MPa
工作介質：水
工作溫度：密封材料為銅：-20℃≤t≤150℃
密封材料為橡膠：0℃≤t≤90℃
H14W-16T黃銅螺紋旋啟式止回閥規格尺寸
DN SIZE L H D1 D n-￠d50 2 216 219 125 72 4-￠18
65 21/2 241 236 145 72 4-￠18
80 3 283 249 160 72 8-￠18
100 4 305 267 180 80 8-￠18
125 5 381 291 210 100 8-￠18
150 6 405 305 240 130 8-￠22
註：密封材料：黃銅

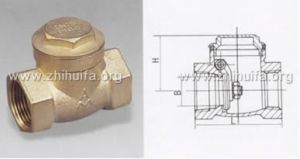

外形圖H14X-16T黃銅螺紋旋啟式止回閥技術規範
型號：H14X-16T
公稱壓力：1.6MPa
工作介質：水,油，氣
工作溫度：t≤100℃
管螺紋符合ISO228（DN12-DN50）/ISO7標準

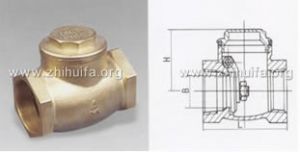

H14X-16T黃銅螺紋旋啟式止回閥規格尺寸
DN SIZE L B H
15 1/2 50 13 35
20 3/4 60 19 40
25 1 74 25 47.5
32 11/4 84 30 53
40 11/2 94 36 60
50 2 114 46 70
65 21/2 146 65 86
80 3 165 80 102
100 4 192 100 122
