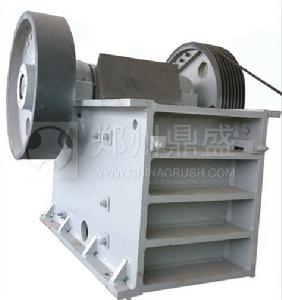

鱷式破碎機

基本介紹

鱷式破碎機（顎式破碎機）具有破碎比大、產品粒度均勻、結構簡單、工作可靠、維修簡便、運營費用經濟等特點。顎式破碎機廣泛運用於礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多部門，破碎抗壓強度不超過320兆帕的各種物料。
鱷式破碎機主要由機座、偏心軸、顎板、連桿、調節機構與閉鎖彈簧等部分組成。

產品用途

1.顎式破碎機主要用於冶金、礦山、化工、水泥、建築、耐火材料及陶瓷等工業部門作中碎和細碎各種中硬礦石和岩石用。
2. 顎式破碎機最適宜於破碎抗壓強度不高於300MPa（兆帕）的各種軟硬礦石，被破碎物料的最大塊度不得大於技術參數表所規定。

工作原理

PE、PEX系列顎式破碎機是以電動機為動力，通過電動機皮帶輪，由三角帶和槽輪驅動偏心軸，使動顎按預定軌跡破碎物料作往復運動，從而將進入由固定顎板、活動顎板和邊護板組成的破碎腔內的物料予以破碎，並通過下部的排料口將成品物料排出，從而得到你想要的物料。

安裝調試

1.由於顎式破碎機在工作時振動較大，應將機器安裝在混凝土上，減少振動噪音及對附近建築物基礎的影響，在破碎機和混凝土間墊硬木。
2.基礎的排礦槽要鋪設一層金屬板，並具有足夠的傾斜角度。
3.排料口尺寸大小應按需要的產品粒度進行調整。

注意事項

（1）顎式破碎機正常運轉後，方可投料生產。
（2）待碎物料應均勻地加入破碎機腔內，應避免側向加料或堆滿加料，以免單邊過載或承受過載。
（3）正常工作時，軸承的溫升不應超過30攝氏度，最高溫度不得超過70攝氏度。超過上述溫度時，應立即停車，查明原因並加以排除。
（4）停車前，應首先停止加料，待破碎腔內物料完全排出後，方可關閉電源。
（5）破碎時，如因破碎腔內物料阻塞而造成停車，應立即關閉電源停止運行，將破碎腔內物料清理乾淨後，方可再行啟動；
（6）顎板一端磨損後，可調頭使用。
（7）顎式破碎機使用一段時期後，應將緊定襯套重新擰緊，以防緊定襯套鬆動而損傷機器。

技術參數

規格型號	技 術 性 能				電機功率 （kw）	外型尺寸 （長×寬×高） （mm）	重量 （kg）
最大進料 （mm）	調整範圍 （mm）	生產能力 （t/h）	主軸轉速 （r/min）
PE150×250	125	10-40	1-5	285	5.5	875×758×850	810
PE250×400	210	20-80	5-20	310	15	1108×1142×1392	2800
PE400×600	340	40-100	25-65	275	30	1700×1732×1653	6500
PE500×750	425	50-100	45-100	275	55	2050×1860×2145	10200
PE600×900	500	65-160	50-120	250	55-75	2792×2168×2250	15500
PE750×1060	630	80-140	52-180	250	110	2660×2430×2800	28000
PE900×1060	685	90-150	100-250	250	110	2970×2556×2800	31000
PE900×1200	750	95-165	140-260	200	132	3380×2870×3330	50000
PE1000×1200	850	150-265	315-340	200	132	3480×2876×3330	50600
PE1200×1500	1020	150-300	400-800	180	200	4200×3300×3500	78600

型號Model	進料口尺寸 Size of Feed Opening(mm)	最大進料粒度 Max Feed Size(mm)	排料口調整範圍 Discharge Range Opening(mm)	處理能力 Capacity(m³/h)	電機功率 Motor Power(kw)	重量 Weight(t)
PE250x400	250x400	210	20-60	3-13	15	2.8
PE400x600	400x600	340	40-100	10-35	30	6.5
PE500x750	500x750	425	50-100	25-60	55	10.6
PE600x900	600x900	500	65-180	30-85	55-75	15.5
PE750x1060	750x1060	630	80-180	72-150	110	28
PE800x1060	800x1060	680	100-200	85-143	110	30
PE870x1060	870x1060	750	170-270	145-235	110	30.5
PE900x1060	900x1060	780	200-290	170-250	110	31
PE900x1200	900x1200	780	95-180	90-190	110	50
PE1000x1200	1000x1200	850	195-280	190-275	110	51
PE1200x1500	1200x1500	1020	150-300	250-500	160	100.9
PEX150x750	300×1300	120	18-48	5-16	15	3.5
PEX250x750	250×1200	210	25-60	8-22	22	4.9
PEX250x1000	250×1000	210	25-60	10-32	30-37	6.5
PEX250x1200	250×750	210	25-60	13-38	37	7.7
PEX300x1300	150×750	250	20-90	10-65	75	11
