定義
高壓發生器頻率在20KHz左右的是中頻機40KHz左右的是高頻機

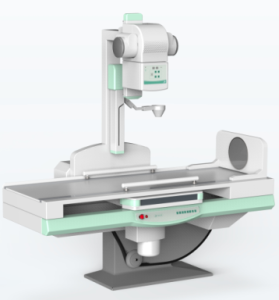

高頻數位化醫用診斷X射線機PLD6800X射線管的基本說明
x射線球管的基本包括結構參數和電參數方面。結構參數是指射線球管結構所決定的各種參數，如靶面傾斜角度,焦點,尺寸,質量,管壁的濾過鉛當量,陽極轉速,工作溫度,冷卻和絕緣強度等.電參數是指射線球管電特性的規格參數,如最大管電流,最大管電壓，最長曝光時間，最大允許功率等。特別是以下幾項參數。
最大管電壓：射線球管兩極之間的最高電壓值，單位為kV，這是射線球管長、形狀、絕緣介質的種類以及管套的形式等決定的。如果超過最大管電壓將導致管壁放電或擊穿。
最大管電流是指某一管電壓和曝光時間內所允許的最大電流平均值，單位為mA，在調整管電流時不可以超過額定值。否則將導致焦點面過熱而損壞或縮短燈絲的壽命。
最長曝光時間是指在某一管電壓和管電流條件下所允許的最長曝光時間。單位為秒，使用中若超過此值，熱量的積累將使焦點面過熱而損壞。
一般故障檢析方法
先，故障分析。開機自檢正常，透視時無圖像，故障可能在控制電路.也可能在圖像處理系統。故障不外乎是無X射線產生、影像增強器故障、圖像處理系統異常、監視器異常等幾種情況。
其次，檢修過程。先用劑量表(如果沒有，可用暗盒代替)放於影像增強器的前面。按下透視腳閘，檢查是否有射線產生。如果沒有射線。則故障在控制電中路，應檢查高壓和電流是否產生：如有射線，則為圖像採集和處理方面的故障。用數字示波器測CCDBl輸出信號是否正常，如波形正常，則對影像增強器和攝像機進行檢查;如波形異常。故障則出現在圖像處理部分。採用替換法對圖像處理部件進行檢查，當替換到CPU時出現異常，則該故障是由CPU損壞造成的，應注意的是CPU處理核心，所有的功能在它的協調下進行，因此其異常會導致整個圖像處理系統的異常。
