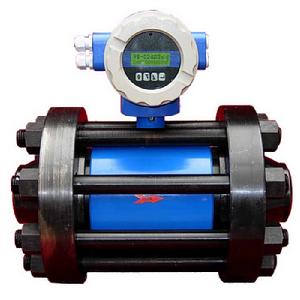

高壓電磁流量計

高壓電磁流量計

·介質溫度:-10 ·環境溫度:-25℃ ·環境溫度:-25℃

基本信息

一、概述

MGG/KL-GG型高壓電磁流量計是由採用專有技術特殊工藝生產的高壓型電磁流量感測器和智慧型轉換器配套組成,專門用於地質、石油勘探、油田系統測量高壓條件下的泥漿、水泥漿、高壓注水等導電液體或液固兩相介質體積流量。

二、簡介

電磁流量計只能測量導電液體,並對液體的溫度有所要求,不能高於180度.一般用來測量如:生活用水,污水,泥漿,石灰以有有腐蝕的液體等,不能測量有機溶液和油.由於電磁流量計測量精度較高,操作方便,使用壽命長,所有套用較廣.測量無腐蝕性液體,溫度在80度以下,一般採用橡膠襯裡.對於有腐蝕性介質採用F4襯裡.對於不同介質選用不同的襯裡與電極,才能保證電磁流量計長期穩定的工作!
高壓電磁流量計主要用於油田測量泥漿,最高壓力為40MPA以上!
電磁流量計多數故障都是由於沒有按照說明書的要求進行,一般只要小有改動就可以處理!電磁流量計價格主要與電極選用以及表體材質相關,因此價格相差較大!

三、特點:

·測量不受流體密度、粘度、溫度、壓力和電導率變化的影響。
·測量管無阻礙流動部件、無壓損、直管段要求較低。
·感測器可帶接地電極,實現儀表良好接地。
·感測器採用先進加工工藝,使儀表具有良好的抗負壓能力。
·Magne W3000 PLUS轉換器採用液晶背光式顯示,可使反射陽光下或暗室內的讀數變得容易。
·安裝在管子上與標準型成90°旋轉顯示屏改善了一體型流量計的可見度。
·通過紅外線觸摸按鍵設定參數,在惡劣的環境下不打開轉換器的蓋板也可以安全的進行設定。
·轉換器具有自診斷報警輸出,空負載檢測報警輸出,流量上下限報警輸出,兩極流量值報警輸出
等功能。
·不僅可用於一般的過程檢測,還適用於礦漿、紙漿及糊狀液的測量。
·高壓電磁流量計感測器採用專利技術製造,專門套用於石油、化工等行業。 三、技術參數:
·公稱通徑:DN25 ~ DN250mm
·公稱壓力:6.3、10、16、25、32、40、70MPa
·精 確 度:示值的±0.5%,可選示值的±0.3%或±0.2%
·襯 里:聚氨酯、F46
·電極材料:含鉬不鏽鋼、哈氏合金B、哈氏合金C、鈦
·結構形式:一體型、分體型
·介質溫度:-10 ~ +160℃
·環境溫度:-25℃ ~ +60℃
·介質電導率:≥5μs/cm
·防爆標誌:ExmbⅡT4
·連線方式:法蘭式;油壬

高壓電磁流量計

一、概述

MGG/KL-GG型高壓電磁流量計是由採用專有技術特殊工藝生產的高壓型電磁流量感測器和高壓型電磁流量轉換器配套組成,專門用於地質、石油勘探、油田系統測量高壓條件下的泥漿、水泥漿、高壓注水等導電液體或液固兩相介質的體積流量。

二、特點

■測量不受流體密度、粘度、濕度、壓力和導電率變化的影響。
■測量管無阻礙活動部件、無壓損、直管段要求較低。
■感測器帶接地電極,實現儀表良好接地。
■感測器採用先進加工工藝,使儀表具有良好的抗負壓能力。
■智慧型轉換器採用液晶背光LCD式顯示,可使反射陽光下或暗室內的讀數變得容易。
■智慧型轉換器可同時顯示體積流量百分比、實際流量和累計流量。
■通過紅外線觸摸按鍵設定參數,在惡劣的環境下不打開轉換器的蓋板也可以安全的進行設定。
■轉換器具有自診斷報警輸出,空負載檢測報警輸出,流量上下限報警輸出,兩極流量值報警輸出等功能。
■高壓型電磁流量計感測器採用F46襯裡專有技術特殊工藝製造,專門套用於石油、化工等行業。

三、技術參數

■公稱通徑:DN10~DN100
■精 確 度:示值的±0.5%,可選示值的±0.3%或±0.2%
■襯 里:F46、聚氨酯、加網PFE
■電極材料:316L不鏽鋼、哈氏合金B、哈氏合金C、鈦、鉭等電極
■介質電導率:≥3μs/cm
■公稱壓力:6.3、10、16、25、32MPa
■介質溫度:0~+80℃(轉換器) 0~+180℃(感測器)
■環境溫度:-25℃~+60℃
■電 源:220VAC 50Hz或24VDC
■連線方式:法蘭式、油韌式
■外殼防護等級:感測器IP65、IP68可選 (IP65:塵密、防噴水IP68:塵密、可長期工作在水中。)
轉換器IP67(IP67:塵密、可短時間浸水,最少30分鐘)
■防爆標誌:防爆型感測器的防爆等級為ExmIIT4、ExmdIIBT4

測量原理

高壓電磁流量計測量原理是基於法拉弟電磁感應定律。高壓電磁流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩隻電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯裡內表面基本齊平。勵磁線圈由雙向方波脈衝勵磁時,將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時,如果具有一定電導率的流體流經測量管,將切割磁力線感應出電動勢E。電動勢E正比於磁通量密度B,測量管內徑d與平均流速v的乘積。電動勢E(流量信號)由電極檢出並通過電纜送至轉換器。轉換器將流量信號放大處理後,可顯示流體流量,並能輸出脈衝,模擬電流等信號,用於流量的控制和調節。

主要技術參數

執行標準:
JB/T9248-2000 電磁流量計
·公稱通徑系列DN:(mm)
四氟襯裡:5,10,15,20,25,32,40……1200
橡膠襯裡:10,15,20,25,32,40,50,65,80,100,125,150,200,250,300,350……2000
註:特殊規格可定製
·北京電磁流量計精度等級: 0.5級,1.0級
·工作溫度: 氯丁橡膠襯裡:-20 ~ +60℃;
聚氨酯襯裡:-20 ~ +90℃
聚四氟乙烯襯裡:-30 ~ +180℃
·工作壓力 : DN10—DN65:2.5Mpa DN80—DN150:1.6Mpa DN200—DN1600:1.0Mpa
·流量測量範圍:流量測量範圍對應流速範圍是0.5~10m/s
·電導率:電導率大於20µs/cm
·輸出信號及負載電阻:0~10mADC,0~1000Ω;0~1000Hz;不小於10KΩ
0/4~20mADC,0~500Ω;1~5V,0~5V,不小於10KΩ
·電極材料:316不鏽鋼
·防護等級:IP65、IP68
·供電電源:220VAC±10%,50Hz±5% 24VDC±10%
·直管段長度:上游≥ 5DN,下游≥ 3DN
·連線方式 : 流量計與配管之間採用法蘭連線,法蘭連線尺寸應符合GB9119-88的規定
·環境溫度:-25℃ ~ +45℃
·相對濕度:5% ~ 95%
·高壓電磁流量計消耗總功率:小於25W-010-5166-1425

發展

流量測量的發展可追溯到古代的水利工程和城市供水系統。古羅馬凱撒時代已採用孔板測量居民的飲用水水量。公元前1000年左右古埃及用堰法測量尼羅河的流量。我國著名的都江堰水利工程套用寶瓶口的水位觀測水量大小等等。17世紀托里拆利奠定差壓式流量計的理論基礎,這是流量測量的里程碑。自那以後,18、19世紀流量測量的許多類型儀表的雛形開始形成,如堰、示蹤法、皮托管、文丘里管、容積、渦輪及靶式流量計等。20世紀由於過程工業、能量計量、城市公用事業對流量測量的需求急劇增長,才促使儀表迅速發展,微電子技術和計算機技術的飛躍發展極大地推動儀表更新換代,新型流量計如雨後春筍般湧現出來。至今,據稱已有上百種流量計投向市場,現場使用中許多棘手的難題可望獲得解決。
我國開展近代流量測量技術的工作比較晚,早期所需的流量儀表均從國外進口。
流量測量是研究物質量變的科學,質量互變規律是事物聯繫發展的基本規律,因此其測量對象已不限於傳統意義上的管道液體,凡需掌握量變的地方都有流量測量的問題。流量和壓力、溫度並列為三大檢測參數。對於一定的流體,只要知道這三個參數就可計算其具有的能量,在能量轉換的測量中必須檢測此三個參數。能量轉換是一切生產過程和科學實驗的基礎,因此流量和壓力、溫度儀表一樣得到最廣泛的套用。

流量計套用

流量計套用及其廣泛,流量測量技術與儀表的套用大致有以下幾個領域。
一,工業生產過程
流量儀表是過程自動化儀表與裝置中的大類儀表之一,它被廣泛適用於冶金、電力、煤炭、化工、石油、交通、建築、輕紡、食品、醫藥、農業、環境保護及人民日常生活等國民經濟各個領域,是發展工農業生產,節約能源,改進產品質量,提高經濟效益和管理水平的重要工具在國民經濟中占有重要的地位。在過程自動化儀表與裝置中,流量儀表有兩大功用:作為過程自動化控制系統的檢測儀表和測量物料數量的總量表。
二,能源計量
能源分為一次能源(煤炭、原油、煤層氣、石油氣和天然氣)、二次能源(電力、焦炭、人工燃氣、成品油、液化石油氣、蒸汽)及載能工質(壓縮空氣、氧、氮、氫、水)等。能源計量是科學管理能源,實現節能降耗,提高經濟效益的重要手段。流量儀表是能源計量儀表的重要組成部分,水、人工燃氣、天然氣、蒸汽和油品這些常用的能源都使用著數量極其龐大的流量計,它們是能源管理和經濟核算不可缺少的工具。
三,環境保護工程
煙氣,廢液、污水等的排放嚴重污染大氣和水資源,嚴重威脅人類生存環境。國家把可持續發展列為國策,環境保護將是21世紀的最大課題。空氣和水的污染要得到控制,必須加強管理,而管理的基礎是污染量的定量控制。
我國是以煤為主要能源的國家,全國有上百萬個煙囪不停地向大氣排放煙氣。煙氣排放控制是根治污染的重要項目,每個煙囪必須是安裝煙氣分析儀表和流量計,組成連櫝排放監視系統。煙氣的流量沆量有很大因難,它的難度為煙囪尺寸大且形狀不規則,氣體組分變化不定,流速範圍大,髒污,灰塵,腐蝕,高溫,無直管段等。
四,交通運輸
有五種方式:鐵路公路、航空、水運、和管道運輸。其中管道運輸雖早已有之,但套用並不普遍。隨著環保問題的突出,管道運輸的特點引起人們的重視。管道運輸必須裝備流量計,它是控制、分配和調度的眼睛,亦是安全監沒和經濟核算的必備工具。
五,生物技術
21世紀將迎來生命科學的世紀,以生物技術為特徵的產業將獲得迅速發展。生物技術中需監測計量的物質很多,如血液,尿液等。儀表開發的難度極大,品種繁多。
六,科學實驗
科學實驗需要的流量計不但數量多,且品種極其繁雜。據統計流量計100多種中很大一部分是應科研之需用的,它們並不批量生產,在市面出售,許多科研機構和大企業皆設專門小組研製專用的流量計。
七,海洋氣象,江河湖泊
這些領域為敞開流道,一般需檢測流速,然後推算流量。流速計和流量計所依據的物理原理及流體力學基礎是共通的但是儀表原理及結構以及使用條件有很大差別。
