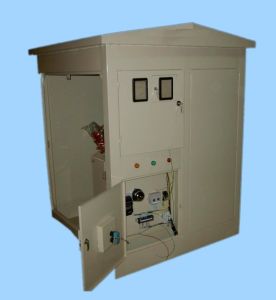

高壓計量箱
規格參數
主要產品型號規格如下表產品名稱 型號 測量範圍及準確度 執行標準 標準認可編號
高壓電計量箱DJ-10(6) 10000/6000/100V
5-300/5A GB17201-1997
組合互感器 JLS-10 10000/6000/100V
5-300/5A GB17201-1997 RK100-00188-003
電壓互感器JDJ-10 10000/6000/100V
0.2級 GB1207-1997 RK100-00188-001
電流互感器 LQ-10 5-300/5A
0.2級 GB1208-1997 RK100-00188-002
產品特點
除普通型外,還增加了各種性能的高壓電力計量箱。
(一)峰谷表高壓電力計量箱:該產品符合目前國家提倡節約能源,實行峰谷計量的原則,工作特點是:除具備普通高壓計量功能外,還裝有“峰”“谷”“平”計量裝置,它可以在24小時內完成幾個時段記錄。
(二)雙變比高壓電力計量箱:主要用於用電旺季和淡季,差別較大的線路中,可根據不同負荷進行調整,使計量達到準確。
(三)遙控遙測讀表高壓電力計量箱:本產品是在普通高壓計量箱各種功能的基礎上,增加遙控,遙測讀表的功能,即抄表時電工不用爬桿,可在桿下準確無誤的抄表。
(四)乾式高壓電力計量箱:本產品比普通型高壓電力計量箱有較大的改進,除保持各種電氣功能外,內部絕緣和散熱不採用變壓器油,這樣排除了變壓器油老化、換油、滲漏等弊端,同時保證高壓計量箱的精度、性能、絕緣耐壓達到國家標準要求,運行安全可靠,深受用戶歡迎。
企業不斷對產品質量,性能進行改進和提高,投入高科技含量 JLS-10、LQ-10 互感器被國家經貿委推薦為全國城鄉電網建設與改造所需主要設備產品。
組合互感器
乾式10kv計量箱,採用新材料、新工藝、新技術按相應的國家標準生產。
1、電流電壓互感器絕緣採用高機械強度玻璃絲浸漬特製絕緣膠(ES膠)纏繞。 繞制完成後外表按德國拜爾公司工藝,用電工POR專用絕緣材料真空澆注封閉,提高了產品的動穩定和熱穩定性。韌性好,不易龜裂,抗開裂能力比環氧樹脂澆注的同類產品提高百倍。耐冷熱衝擊、阻燃、耐老化、介電強度高、局放低。是國內首家套用這種新材料新工藝生產的組合互感器。
(這種新型互感器替代了傳統樹脂澆注和塑膠焊包的互感器)
2、乾式計量箱,互感器外罩有通風的鐵箱,配有矽橡膠的支柱絕緣子。本產品耐污染和潮濕,適用於各種特殊環境。乾式計量箱代替油絕緣,免去油污與火患,減輕維護工作,適應於10kv電網無油化管理要求。
3、本10kv 乾式計量箱防盜性能好、體質輕、精度高。變壓器在空載運行時仍能準確無誤的計量其耗電量。
絕緣材料
主要規格及各部技術參數
名稱 單位 數據
額定電壓 kV 6、10
額定頻率 Hz 50
額定電壓比 kV 6/0.1、10/0.1
結線方式 V/V-12
準確等級 % 0.2
重量 kg 110
外形尺寸 長X寬X高 770X360X700
額定電流比(A) 5/5 10/5 20/5 25/5 30/5 40/5 50/5 75/5 100/5 150/5 200/5 300/5 400/5 500/5 600/5
