高壓三通球閥

概述:
高壓三通球閥結構緊湊，外形美觀，密封性能好，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩

個通道連通，靈活控制管路中介質的合流或分流。

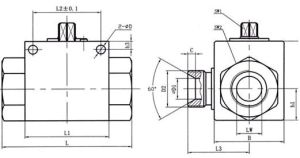

高壓三通球閥結構圖：

高壓三通球閥

高壓三通球閥型號說明圖

高壓三通球閥型號說明圖

①系列代號：KHB3K（BK3）系列二位三通球閥
②連線代號：M**、G**、**LR、**SR、PT**、NPT**
③閥體材料：1-鋼、2-不鏽鋼
④球體材料：1-鋼、2-黃銅、3-不鏽鋼
⑤工作溫度：1、-25～＋100℃2、-30～＋170℃
⑥其他密封：2-丁晴橡膠、4-氟橡膠
⑦手柄形式：01-鋁質直柄02-鋁質曲柄03-鑄鋅直柄04-鑄鋅曲柄05-鋼質直柄06-鋼質曲柄09-不帶手柄
⑧設計序號：由生產商定
⑨表面處理：空白-磷化、G-電鍍黃鋅
