基本用途

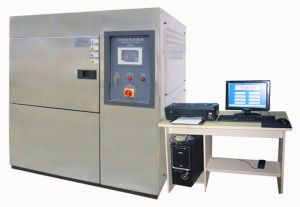

高低溫衝擊機適用於國防工業,航空工業、兵工業、自動化零組件、汽車部件、電子電器儀表零組件、電工產品、塑 膠、化工業、食品業、 BGA、PCB基扳、電子晶片IC、半導體陶磁製藥工業及相關產品等設備在周圍大氣溫度急劇變化條件下的適應性試驗(衝擊),適應於儀器、儀表、電工、電子產品整機及零部件等作溫度快速變化或漸變條件下反覆抵拉力及產品於熱脹冷縮產出的化學變化或物理傷害,可確認產品的品質,從精密的IC到重機械的組無一不需要它的理想測試工具.1. GB10589-89 低溫試驗箱技術條件
2. GB11158-89 高溫試驗箱技術條件
3. GB10592-89 高低溫試驗箱技術條件
4. GB2423.1 低溫試驗、試驗A
5. GB2423.2 高溫試驗、試驗B
6. GB2423.22 溫度變化試驗、試驗N
特性

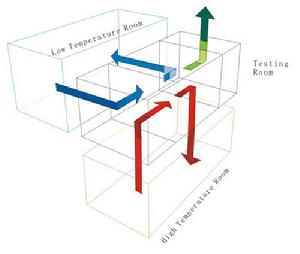

◆ 產品外形美觀、結構合理、工藝先進、選材考究,具有簡單便利的操作性能 和可靠的設備性能。◆ 設備分為高溫箱低溫箱測試箱三部分,采獨特之斷熱結構及蓄熱蓄冷效果,試驗時待測物完全靜止,套用冷熱風路切換方式將冷,熱溫度導入測試區實現冷熱衝擊測試目的。
◆ 採用採用最先進的計測裝置, 控制器採用大型彩色液晶人機觸控對話式LCD人機接口控制器,操作簡單, 學習容易, 穩定可靠,中、英文顯示完整的系統操作狀況、執行及設定程式曲線。
◆ 具96個試驗規範獨立設定,衝擊時間999小時59分鐘, 循環周期1~999次可設定, 可實現制冷機自動運
轉,最大程度上實現自動化,減輕操作人員工作量,可在任意時間自動啟動﹑停止工作運行;
◆ 箱體左側具一直徑50mm之測試孔,可供外加電源負載配線測試部件。
◆ 可獨立設定高溫、低溫及冷熱衝擊三種不同條件之功能,並於執行冷熱衝擊條件時,可選擇三槽式及冷沖、熱衝進行衝擊之功能,具備高低溫試驗機的功能。
◆ 具備全自動,高精密系統迴路、任一機件動作,完全有P.L.C鎖定處理,全部採用P.I.D自動演算控制,溫度控制精度高
◆ 先進科學的空氣流通循環設計,使室內溫度均勻,避免任何死角完備的安全保護裝置,避免了任何可能發生安全隱患,保證設備的長期可靠性。
◆ 可設定循環次數及除霜次數自動(手動) 除霜.
◆ 出風口於迴風口感知器檢測控制,風門機構切換時間為5秒內完成,冷熱衝擊溫度恢復時間為5分鐘內完成。
◆ 運轉中狀態顯示及曲線顯示發生異常狀況時,螢幕上即刻自動顯示故障點及原因和提供排除故障的方法。
◆ 冷凍系統採用復迭高效低溫迴路系統設計,冷凍機組採用歐美原裝進口壓縮機,並採用對臭氧係數為零的綠色環保HFC)製冷劑R404A,R23.
控制方式與特色
利用低溫及高溫蓄冷熱儲存槽,依動作需要打開DAPER,達到快速衝擊效果;平衡調溫控制系統(BTC),以P.I.D.方式控制SSR,使系統之加熱量等於熱損耗量,故能長期穩定使用。技術參數
BJYSL-WDCJ-100450×450×5001700×930×1650
BJYSL-WDCJ-150500×600×5001800×1080×1650
BJYSL-WDCJ-250600×600×6501950×1080×1950
BJYSL-WDCJ-500800×800×8002950×1450×2250
BJYSL-WDCJ-800970×970×8003130×1620×2250
BJYSL-WDCJ-0101120×1120×8003300×1780×2250
2、 溫度上限:+170℃
3、 溫度下限:-70℃
4、 溫度偏差:±2℃
5、 溫度波動度:±0.5℃
6、 溫度恢復時間:5min
7、 溫度恢復條件:高溫+150℃保溫≥30min低溫-40℃保溫≥30min.
8、 試品轉移方式:採用氣動
9、試品重量:≤3kg
10、高溫室升溫時間:30min (+25℃~+170℃)
11、低溫室降溫時間:65min (+25℃~-55℃)
12、噪音:(dB)≤65
13、電源:AC380V±10%/50/60Hz+保護接地
14、總功率:13KW
型號及內箱尺寸
HT-TS-50 W寬350XH高400XD深350mmHT-TS-80 W寬400XH高500XD深400mmHT-TS-150 W寬500XH高600XD深500mm
HT-TS-250 W寬600XH高700XD深600mm
製冷系統

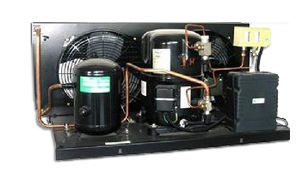

1、製冷系統及壓縮機:為了保證試驗箱降溫速率和最低溫度的要求,本試驗箱採用一套法國taikang全封閉二元復疊式製冷系統壓縮機所組成的二元復疊式製冷系統。2、製冷劑:採用美國DUPONT公司產R404A(低壓循環)、R23(高壓循環)環保製冷劑。
3、製冷輔助件:膨脹閥(丹麥“DANFOSS”)電磁閥(日本),過濾器(丹麥“DANFOSS”),壓力控制器(丹麥“DANFOSS”),油壓保護(丹麥“DANFOSS”),截止閥(義大利CASTEL),油分離器(歐美ALCO)等製冷配件均採用進口件.
4、冷卻方式:風冷或水冷。
儀器結構
1、試驗箱結構形式:試驗箱採用整體式組合結構形式,既試驗箱由位於後下部的高溫試驗箱,位於後上部的低溫試驗箱體位於後部的制冷機組櫃和位於左側後板上的電器控制櫃(系統)所組成。此方式箱體占地面積小結構緊湊、外形美觀,制冷機組置於獨立的機組箱體內。2、箱體外材料:冷軋板防靜電噴塑烤漆處理/SUS304不鏽鋼板
3、箱體內材料:SUS304鏡面不鏽鋼板/SUS304不鏽鋼板
4、保溫材料:硬質Polurethane發泡1級
5、電纜穿線孔:在樣品架的上部與高溫試驗箱體頂部設定有滑動式電纜穿線管。
6、樣品架承重:≥3Kg.
測控系統
1、控制裝置:控制器採用進口可程式PLC及優質進口LCD彩色液晶觸控螢幕雙迴路溫度控制系統、其控制顯示器採用進口彩色液晶觸摸大螢幕(5.7、7.5英寸或10.4英寸)控制顯示屏該控制器採用中文操作顯示界面顯示,可顯示、設定試驗參數、曲線、總運行時間、段總運行時間等。控制程式的編制採用人機對話方式,界面友好,僅需設定溫度就可實現制冷機的自動運行功能。2、運行方式:程式運行或定值運行均可
3、設備具備獨立的工作時間累計時器。
安全保護措施
1、安全可靠的接地保護裝置2、電源欠壓、缺相保護
3、獨立的工作室超溫保護
4、制冷機超壓、過載、油壓欠壓保護;
5、加熱器短路、過載保護
6、漏電保護、報警聲訊提
