簡介

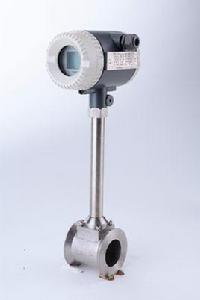

渦街蒸汽流量計渦街蒸汽流量計主要用於工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程範圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。渦街流量計採用壓電應力式感測器,可靠性高,可在-20℃～+250℃的工作溫度範圍內工作。有模擬標準信號,也有數字脈衝信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的測量儀器。
用途
渦街蒸汽流量計廣泛套用於鋼鐵廠、焦化廠、石油、化工、熱 力、醫療、熱電廠、環保等行業。 ●鋼鐵廠，焦化廠煤氣流量測量
●鍋爐空氣流量，測量二次風量
●煙囪排出的煙氣流量測量
●水處理中曝氣流量測量
●水泥，捲菸，玻璃廠生產過程中氣體流量測量
●壓縮空氣流量測量
●天然氣，煤氣，液化氣，火炬氣，氫氣等氣體流量測量
特點
渦街蒸汽流量計結構簡單，感測器內空無一物，無附加阻力損失堅固耐用抗磨損、可長周期保持足夠高的測量精度，結合智慧型型二次儀表使用，彎管流量計完全可以用來作為計量考核儀表使用重現精度高，這個特點特別適用於過程流量和控制流量的測量焊接式安裝方式，保證彎管感測器長周期、無泄露安全運行對直管段要求低，十分方便在狹小的裝置內使用，適應性強配合不同的彎管材質和合適的幾何尺寸，彎管流量計可以適應制鹼系統絕大多數工藝介質和工藝條件的流量測量。
技術參數
測量介質： 液體、氣體、蒸汽
介質粘度： 小於10cp
介質溫度： -50℃——+400℃
本體材料： 1Cr18Ni9Ti(其他材料協定供貨)
感測器密封： 石墨墊片（特殊根據要求）
環境溫度： -30℃——+80℃（特殊根據要求）
公稱直徑：
管道式：DN15——DN300；
插入式：DN200-2000mm
測量精度：
液體:測量值的±0.5%（特殊）
氣體：測量值的±0.5%
量程比： 10：1
壓力等級： PN25，PN40（高壓可特殊製造）
連線方式：
夾持式 DN15—DN300
法蘭式 DN15--DN300。
插入式 DN200-DN2000
防爆形式：
隔爆型 Ex dⅡBT4-T6
本安型 Ex iaⅡCT4-T6
防護等級： IP67
轉換器殼體： 壓鑄鋁,上漆
供電電壓： 12——36VDC或3.6V電池
輸出信號: 兩線制4--20mA電流輸出
現場顯示： 可程式設定顯示瞬時流量、累積流量
通訊方式： RS485通迅
口徑及流量範圍選型對照表
| DN（mm) | 液體 | 氣體 | 蒸汽 |
| 20 | 0.8-10 | 5-40 | 8-80 |
| 25 | 1-12 | 7.2-60 | 10-120 |
| 32 | 1.5-20 | 12-100 | 15-200 |
| 40 | 2-30 | 18-150 | 20-300 |
| 50 | 3-50 | 30-300 | 30-450 |
| 65 | 6-80 | 50-420 | 60-800 |
| 80 | 10-130 | 70-600 | 100-1300 |
| 100 | 20-200 | 120-1000 | 200-2000 |
| 125 | 30-300 | 180-1500 | 300-3000 |
| 150 | 45-450 | 240-2000 | 450-4500 |
| 200 | 90-900 | 480-4000 | 900-9000 |
| 250 | 120-1200 | 700-8000 | 1200-12000 |
| 300 | 180-2000 | 900-10000 | 1600-16000 |
安裝注意事項
安裝示意圖：
渦街蒸汽流量計
渦街蒸汽流量計
渦街蒸汽流量計
渦街蒸汽流量計選用了合適的蒸汽流量計之後，許多用戶都忽視了安裝正確附屬檔案的重要性。所計量的蒸汽狀況會影響到蒸汽流量計的正常工作。空氣、水錘和水垢等都會影響流量計測量結果的準確性，在某些情況下，甚至還會損壞流量計。
考慮汽水分離器 對於飽和蒸汽來說，絕對乾燥的蒸汽和乾燥係數不變的蒸汽是很難得到的。濕蒸汽就是由於熱輻射(沒有任何一種管道的絕熱效率是100%)、汽泡等熱量損失而產生的。所以乾燥蒸汽或乾燥係數為常數的蒸汽也是不可能的。 乾燥係數為0.95的蒸汽會發生2.6%的偏差，乾燥係數為0.85，會引起大概8%的偏差。汽水分離器的功能就在於除去蒸汽中的水份，並提供保持乾燥係數為常數的蒸汽。 擋板型汽水分離器效率最高。它在工作過程中主要是通過擋板使水滴被擋板擋住，低速的蒸汽同時也確保水滴不會重新再進入流量計中。 如果在分離器地底部一個蒸汽疏水閥就能使水快速地排出分離器。水錘會使流量計發生永久性的損害，而汽水分離器能夠防止產生這種現象。
排空氣閥
考慮排空氣閥如空氣和其它不凝性氣體和蒸汽一起被計量，則蒸汽流量計顯示的數字不能反應實際的蒸汽使用量。 如果蒸汽系統的水箱，如除氧器中的水，沒有經過物理、化學等處理。蒸汽/空氣的混合比有可能在80/20以上，這就會導致計量結果的誤差超過20%。 自動排空閥是根據溫度將蒸汽從蒸汽/空氣的混合氣體中分離出來。純蒸汽的溫度比蒸汽/空氣混合氣的溫度要高許多，當處於蒸汽溫度時，自動排空閥的碟片就會膨脹，同時，關閉閥門。從而阻止蒸汽通過。 另一方面，當低於飽和蒸汽溫度時，碟片就會收縮，同時打開閥門將蒸汽/空氣混合氣體排出系統，自動排空氣閥應按照安裝在蒸汽流量計的管道之前。
考慮蒸汽過濾器污垢和水垢等會沉積在流量計的表面或導致流量計損壞。安裝一個Y型過濾器能夠阻止污垢、水垢等進入蒸汽流量計。過濾器必須內附有一個100目過濾網。
考慮止回閥倒流的液體會對蒸汽流量計造成影響，為阻止液體倒流，在流量計管道之後必須安裝止回閥!
